在matplotlib中调整三维图形的轴标签和名称方向

Question

​

​

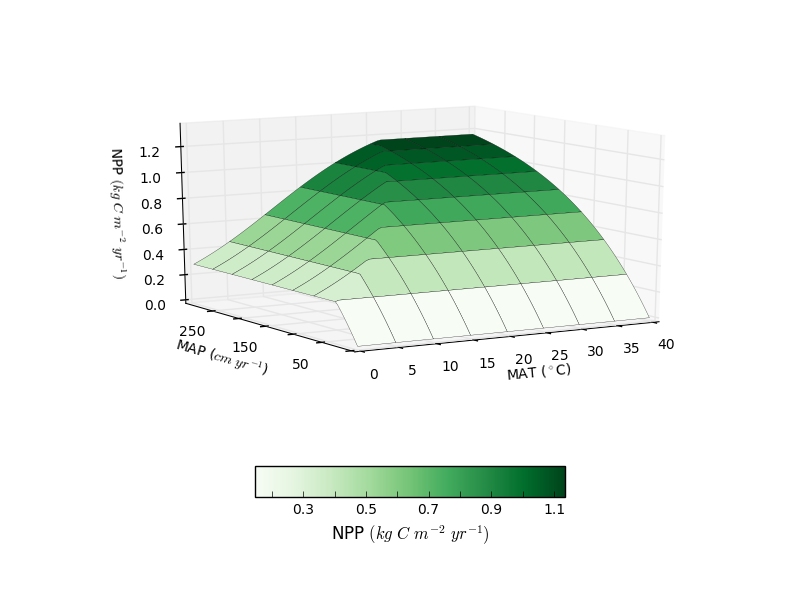

我正在使用matplotlib制作这个3D图：

ax.plot_surface(x_surf, y_surf, np.reshape(npp, (max_temp/step, max_temp/step)), linewidth=0.2,cmap=palettable.colorbrewer.sequential.Greens_9.mpl_colormap)

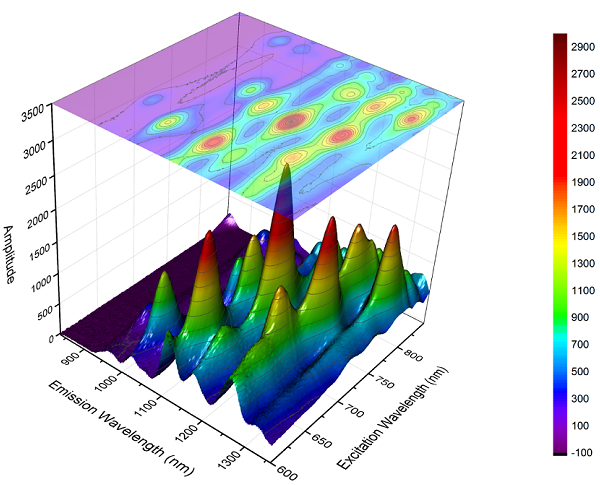

如何使轴标签和轴名看起来更像下面的情节：

​

Answer 1

据我所知，您希望更改“轴标签”和“轴名”。

不幸的是，我只能做其中的一部分(我希望这是对您来说是新的，并希望其他人找到它的第二部分)：

​

​

​

​

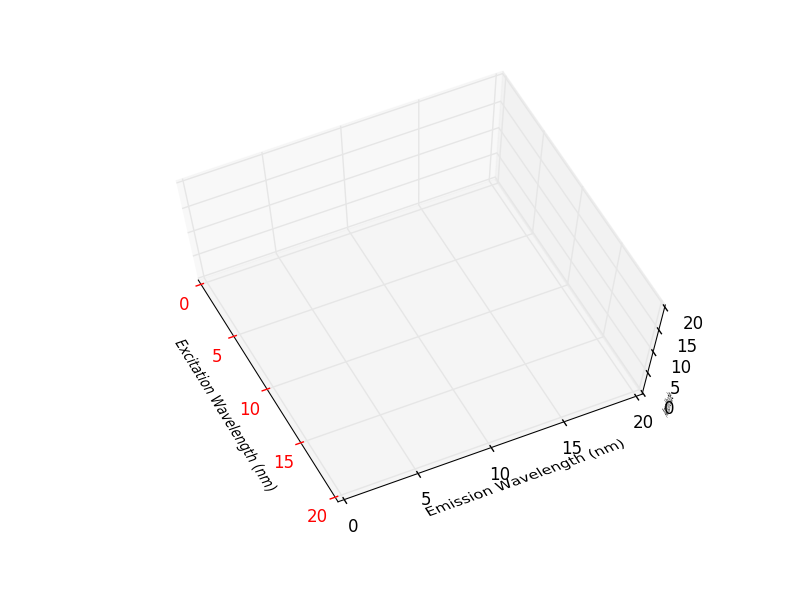

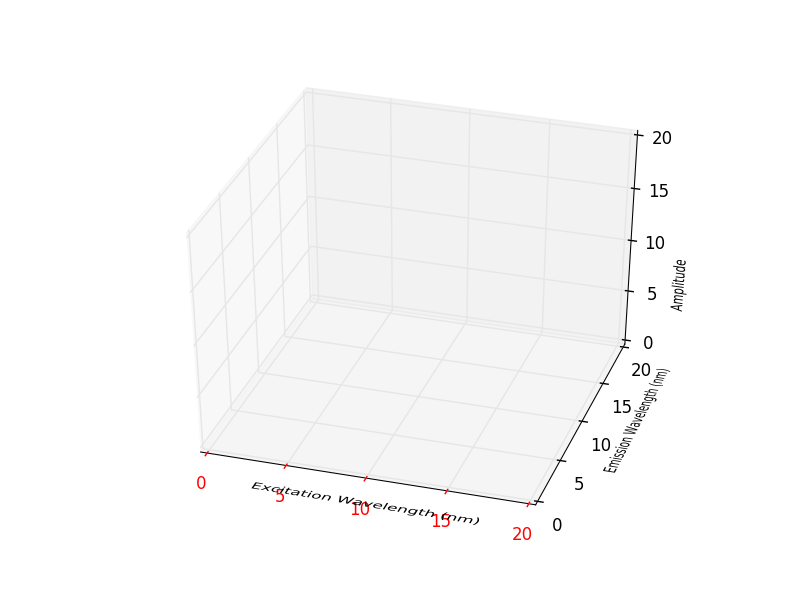

为了获得上面的图像，我在demo.html中做了一些修改

import matplotlib.pyplot as plt
from matplotlib.patches import Circle, PathPatch
# register Axes3D class with matplotlib by importing Axes3D
from mpl_toolkits.mplot3d import Axes3D
import mpl_toolkits.mplot3d.art3d as art3d
from matplotlib.text import TextPath
from matplotlib.transforms import Affine2D

def text3d(ax, xyz, s, zdir="z", size=None, angle=0, usetex=False, **kwargs):

    x, y, z = xyz
    if zdir == "y":
        xy1, z1 = (x, z), y
    elif zdir == "y":
        xy1, z1 = (y, z), x
    else:
        xy1, z1 = (x, y), z

    text_path = TextPath((0, 0), s, size=size, usetex=usetex)
    trans = Affine2D().rotate(angle).translate(xy1[0], xy1[1])

    p1 = PathPatch(trans.transform_path(text_path), **kwargs)
    ax.add_patch(p1)
    art3d.pathpatch_2d_to_3d(p1, z=z1, zdir=zdir)


fig = plt.figure()
ax = fig.add_subplot(111, projection='3d')

ax.tick_params(axis='x',direction='out', length=6, width=2, colors='r')

text3d(ax, (4, -2, 0), "X-axis", zdir="z", size=.5, usetex=False,
       ec="none", fc="k")
text3d(ax, (12, 4, 0), "Y-axis", zdir="z", size=.5, usetex=False,
       angle=.5*3.14159, ec="none", fc="k")
text3d(ax, (12, 10, 4), "Z-axis", zdir="y", size=.5, usetex=False,
       angle=.5*3.14159, ec="none", fc="k")

ax.set_xlim3d(0, 10)
ax.set_ylim3d(0, 10)
ax.set_zlim3d(0, 10)

plt.show()

我本想在api.html上找到如何开发这个问题的第二部分，但我还没有找到。

希望这能有所帮助
