如何在ModelSim中添加altera进行仿真？

Question

在使用顶级文件(VHDL)和Altera特定的PLL编译了一个项目(使用Quartus)之后，我尝试用ModelSim来模拟它。

当我启动RTL模拟时，我会在文件夹work (在库窗口中)中看到我的顶级文件，但看不到PLL (Verilog文件)的Altera实例。

问题：如何设置Quartus或ModelSim以查看我的顶级文件和 Altera实例？

Answer 1

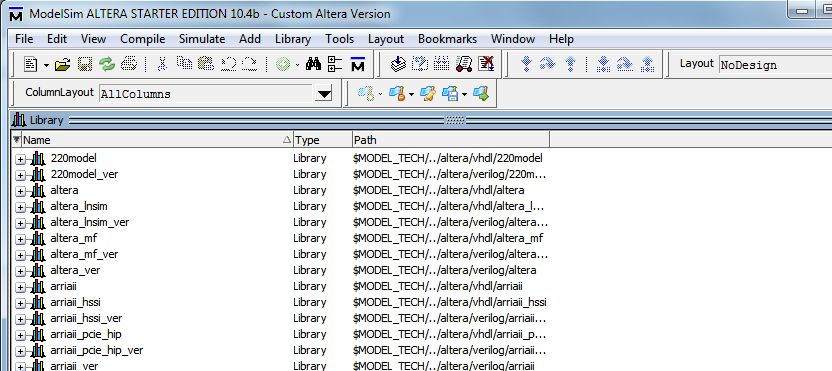

Altera特定模块，如PLL，最容易使用ModelSim Altera (可与Altera Quar5us一起使用)进行模拟，该版本包含许多预编译库，其中包含针对Altera特定块的包和实体。如果还没有使用此ModelSim Altera。您可以在下面的ModelSim Altera初学者版(免费)中看到Altera库。

​

​

然后简单地将所有模块编译到一个库中，包括为PLL生成的Altera包装器，然后包装器应该使用PLL的仿真模型引用可用的Altera库。

如果这不起作用，那么请将您的代码简化为一个显示问题的示例，并可以在这里发布；请参见Minimal, Complete, and Verifiable example。

Answer 2

只需像编译任何vhld/verilog源代码一样编译：

vcom *.vhd
vlog *.v
vlog -sv *.sv

该仿真模型可用于Quartus安装。例如，假设您在QUARTUS_DIR上安装了Quartus，为了编译一些VHDL仿真模型，您应该这样做：

vlib work;
vcom -work work QUARTUS_DIR/eda/sim_lib/altera_mf_components.vhd
vcom -work work QUARTUS_DIR/eda/sim_lib/altera_mf.vhd

在大多数情况下，您需要注意编译的顺序。您可以创建一个Altera模型模拟库，然后映射它，这样您就不必为每个项目编译相同的代码。
