转换一个框架，就像它是从上面使用OpenCV获取的一样

Question

我正在研究一个利用光流技术来估计无人机位置的项目.我目前有一个代码，它使用来自远背的OpenCV算法。当摄像机总是指向地面时，当前的代码工作正常。

现在，我想增加对情况的支持，当相机不是直接指向向下--这意味着四翼直升机现在有一个俯仰/滚动/偏航(欧拉角)。四边形欧拉角已知，我正在寻找一种方法，以计算和应用所需的转换，根据已知的欧拉角。这样，结果图像就会像从上面获取的图像一样(见下面的图像)。

我发现了通过findHomography或getPerspectiveTransform函数从OpenCV获得4个角的2组(源和目的地)时计算转换的方法。但是我找不到任何方法可以只知道Euler角(因为我不知道目标图像corenrs)。

因此，我的问题是，我可以使用什么方法，以及如何将一个框架转换成好像是从上面取下来的，如果有必要的话，只使用欧拉角和摄像机的高度？

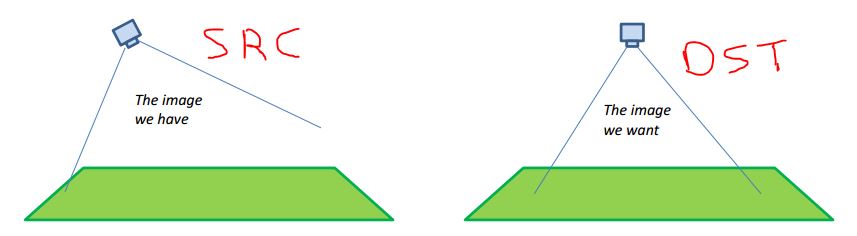

为了证明我所需要的：

​

​

我当前代码的相关部分如下：

for(;;)
{
    Mat m, disp, warp;
    vector<Point2f> corners;
    // take out frame- still distorted
    cap >> origFrame;
    // undistort the frame using the calibration parameters
    cv::undistort(origFrame, undistortFrame, cameraMatrix, distCoeffs, noArray());
    // lower the process effort by transforming the picture to gray
    cvtColor(undistortFrame, gray, COLOR_BGR2GRAY);

    if( !prevgray.empty() )
    {
        // calculate flow
        calcOpticalFlowFarneback(prevgray, gray, uflow, 0.5, 3/*def 3 */, 10/* def 15*/, 3, 3, 1.2 /* def 1.2*/, 0);
        uflow.copyTo(flow);

        // get average
        calcAvgOpticalFlow(flow, 16, corners);

        // calculate range of view - 2*tan(fov/2)*distance
        rovX = 2*0.44523*distanceSonar*100;     // 2 * tan(48/2) * dist(cm)
        rovY = 2*0.32492*distanceSonar*100;     // 2 * tan(36/2) * dist(cm)

        // calculate final x, y location
        location[0] += (currLocation.x/WIDTH_RES)*rovX;
        location[1] += (currLocation.y/HEIGHT_RES)*rovY;
    }
    //break conditions
    if(waitKey(1)>=0)
        break;
    if(end_run)
        break;
    std::swap(prevgray, gray);
}

更新：

成功地添加了旋转后，我仍然需要我的图像是居中的(并且不要超出框架窗口，如下所示)。我想我需要翻译一下。--我希望源图像的中心位于目标图像的中心。，我也可以添加这个吗？

工作的旋转功能：

void rotateFrame(const Mat &input, Mat &output, Mat &A , double roll, double pitch, double yaw){
    Mat Rx = (Mat_<double>(3, 3) <<
              1,          0,           0,
              0, cos(roll), -sin(roll),
              0, sin(roll),  cos(roll));
    Mat Ry = (Mat_<double>(3, 3) <<
              cos(pitch), 0, sin(pitch),
              0, 1,          0,
              -sin(pitch), 0,  cos(pitch));
    Mat Rz = (Mat_<double>(3, 3) <<
              cos(yaw), -sin(yaw), 0,
              sin(yaw),  cos(yaw), 0,
              0,          0,           1);

    Mat R = Rx*Ry*Rz;
    Mat trans = A*R*A.inv();

    warpPerspective(input, output, trans, input.size());
}

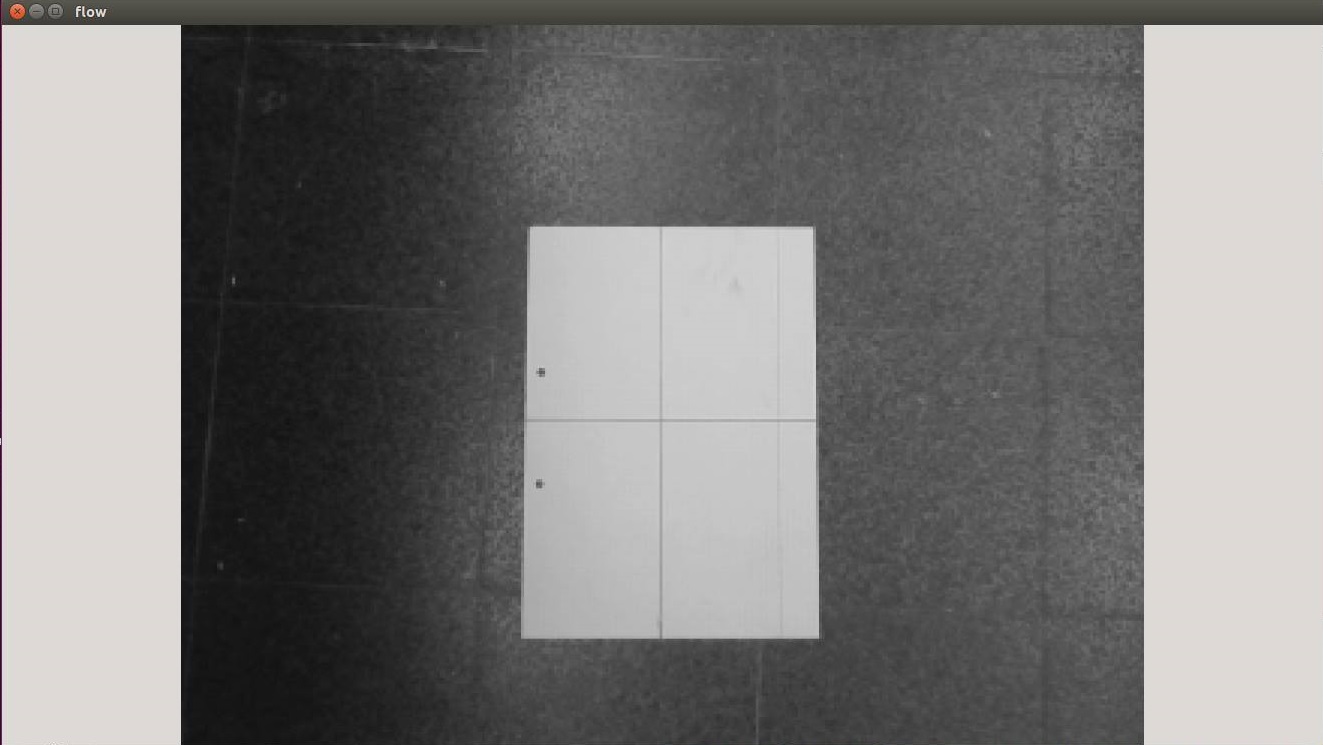

当我使用rotateFrame(origFrame, processedFrame, cameraMatrix, 0, 0, 0);运行它时，我得到了预期的映像：

​

​

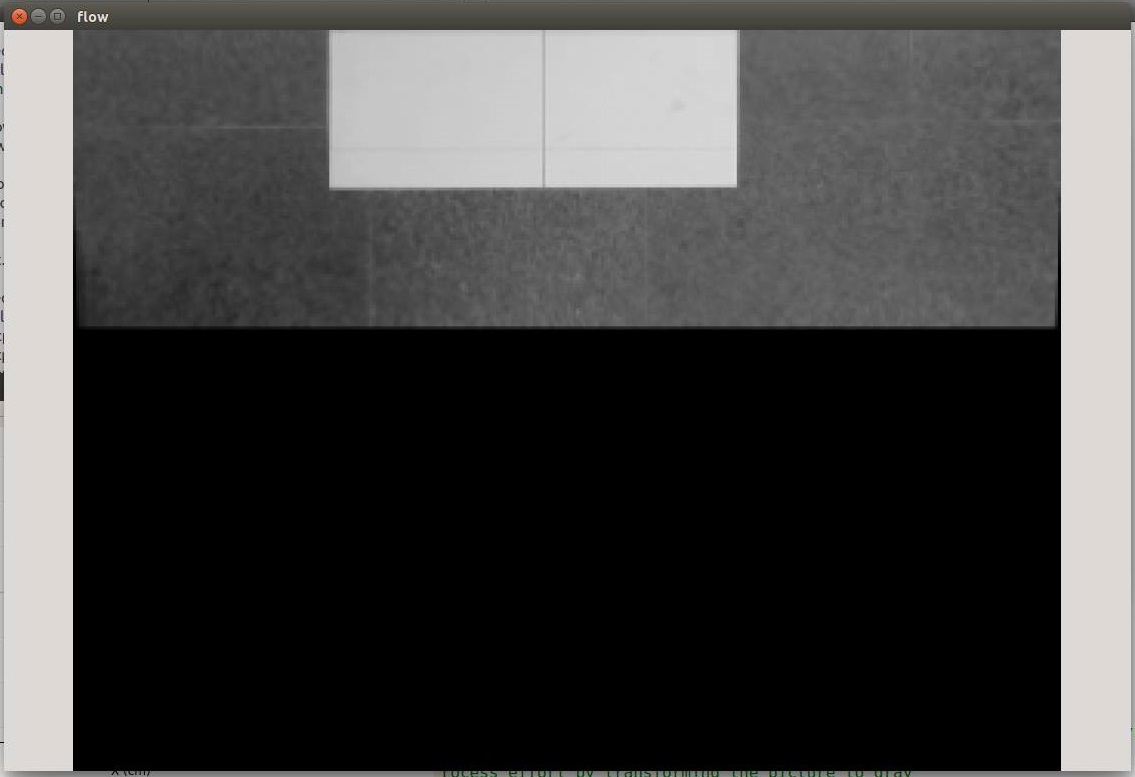

但是当我以10度的滚动rotateFrame(origFrame, processedFrame, cameraMatrix, 20*(M_PI/180), 0, 0);运行它时。图像正在从框架窗口中移出：

​

​

Answer 1

我得出的结论是，为了得到我想要的东西，我必须使用4x4单形矩阵。为了找到正确的同形矩阵，我们需要：

1. 三维旋转矩阵R。
2. 摄像机标定内禀矩阵A1及其逆矩阵A2。
3. 平移矩阵T

通过乘以X，Y，Z轴的旋转矩阵，我们可以合成三维旋转矩阵R：

Mat R = RZ * RY * RX

为了将转换应用于图像并保持其中心位置，我们需要添加由4x4矩阵提供的转换，其中dx=0; dy=0; dz=1：

Mat T = (Mat_<double>(4, 4) <<
         1, 0, 0, dx,
         0, 1, 0, dy,
         0, 0, 1, dz,
         0, 0, 0, 1);

给定所有这些矩阵，我们可以组成我们的同形矩阵H。

Mat H = A2 * (T * (R * A1))

有了这个同形矩阵，我们就可以使用来自OpenCV的warpPerspective函数来应用转换。

warpPerspective(input, output, H, input.size(), INTER_LANCZOS4);

关于这个解决方案的结论和完整性，这里是完整的代码：

void rotateImage(const Mat &input, UMat &output, double roll, double pitch, double yaw,
                 double dx, double dy, double dz, double f, double cx, double cy)
  {
    // Camera Calibration Intrinsics Matrix
    Mat A2 = (Mat_<double>(3,4) <<
              f, 0, cx, 0,
              0, f, cy, 0,
              0, 0, 1,  0);
    // Inverted Camera Calibration Intrinsics Matrix
    Mat A1 = (Mat_<double>(4,3) <<
              1/f, 0,   -cx/f,
              0,   1/f, -cy/f,
              0,   0,   0,
              0,   0,   1);
    // Rotation matrices around the X, Y, and Z axis
    Mat RX = (Mat_<double>(4, 4) <<
              1, 0,         0,          0,
              0, cos(roll), -sin(roll), 0,
              0, sin(roll), cos(roll),  0,
              0, 0,         0,          1);
    Mat RY = (Mat_<double>(4, 4) <<
              cos(pitch),  0, sin(pitch), 0,
              0,           1, 0,          0,
              -sin(pitch), 0, cos(pitch), 0,
              0,           0, 0,          1);
    Mat RZ = (Mat_<double>(4, 4) <<
              cos(yaw), -sin(yaw), 0, 0,
              sin(yaw),  cos(yaw), 0, 0,
              0,          0,       1, 0,
              0,          0,       0, 1);
    // Translation matrix
    Mat T = (Mat_<double>(4, 4) <<
             1, 0, 0, dx,
             0, 1, 0, dy,
             0, 0, 1, dz,
             0, 0, 0, 1);
    // Compose rotation matrix with (RX, RY, RZ)
    Mat R = RZ * RY * RX;
    // Final transformation matrix
    Mat H = A2 * (T * (R * A1));
    // Apply matrix transformation
    warpPerspective(input, output, H, input.size(), INTER_LANCZOS4);
}

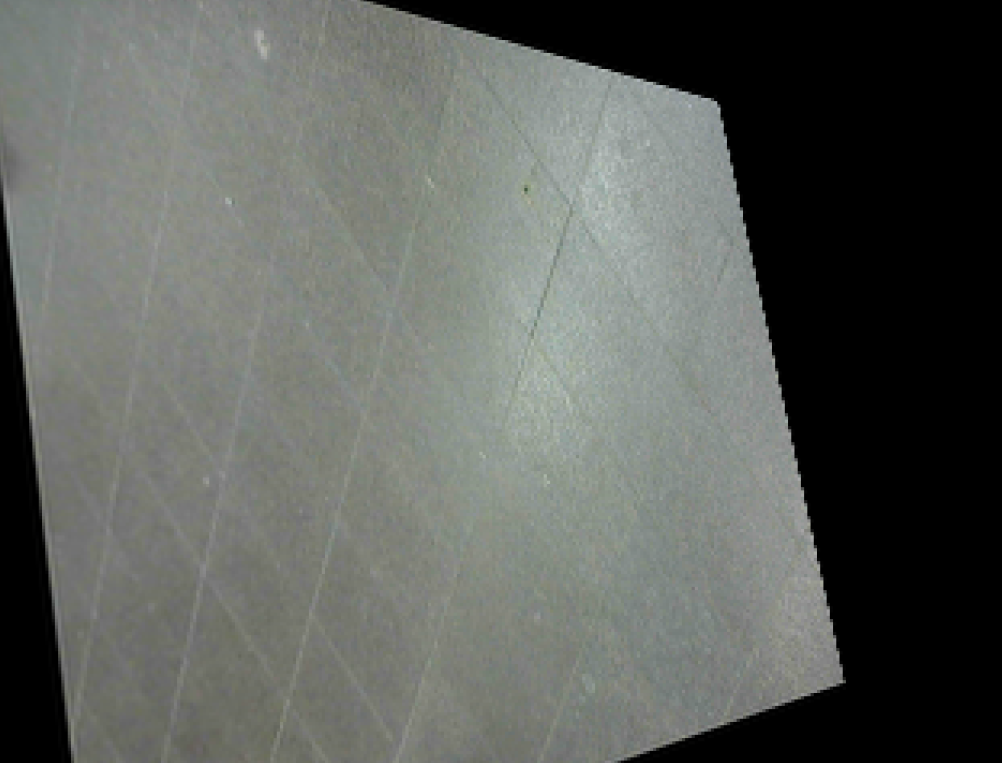

结果：

​

Answer 2

如果您有一个校准本质矩阵A (3x3)，并且没有在camara体式之间进行转换，那么您只需要找到对应的H (3x3)到从欧拉角度构造旋转矩阵R (3x3)并应用以下公式：

H = A * R * A.inv()

其中.inv()是矩阵逆。

更新：

如果您想要对图像进行居中，您应该以这样的方式添加翻译：(这是找到中心的扭曲位置，并将这一点翻译回中心)。

|dx|       | 320 / 2 |
|dy| = H * | 240 / 2 |
|1 |       | 1       |

    | 1 0 (320/2-dx) |
W = | 0 1 (240/2-dy) | * H
    | 0 0 1          |

W是你最后的转变。

Answer 3

这是我在本征中所做的，并使用4个角落：

// Desired four corners
std::vector<Eigen::Vector2f> Normalized_Reference_Pattern = { Eigen::Vector2f(0, 0), Eigen::Vector2f(0, 2), Eigen::Vector2f(2, 0), Eigen::Vector2f(2, 2) };

// Current four points
std::vector<Eigen::Vector2f> CurrentCentroids = { /* Whatever four corners you want, but relative sueqnece to above */ };

// Transform for current to desired
auto Master_Transform = get_perspective_transform(CurrentCentroids, Normalized_Reference_Pattern);

// abilitu to use the same tranformation for other points (other than the corners) in the image
Eigen::Vector2f Master_Transform_Centroid = Master_Transform * Eigen::Vector2f(currentX, currentY);

这是我的黑匣子：

Eigen::Matrix3f get_perspective_transform(const std::vector<Eigen::Vector2f>& points_from,const std::vector<Eigen::Vector2f>& points_to)
{
    cv::Mat transform_cv = cv::getPerspectiveTransform(
        convert::to_cv(points_from),
        convert::to_cv(points_to));

    Eigen::Matrix3f transform_eigen;
    cv::cv2eigen(transform_cv, transform_eigen);
    return transform_eigen;
}
