通过C#应用程序访问西门子S7-1200

Question

我试图访问西门子S7-1200数据库，通过我将在Windows上运行的C#可执行文件来设置和读取标记。其意图是拥有一个桌面应用程序，它可以通过Wi/以太网与PLC建立连接。然后，该应用程序将允许用户从设备上读取数据(并保存在SQL数据库或.csv等中)。并向设备发送命令(通过设置某些标记，然后由PLC执行指令)。

西门子S7-1200和S7-1500设备拥有一个set服务器，允许用户创建网站并通过该服务器设置/读取数据。我已经成功地完成了任务。我打算绕过网站，直接从设备中提取数据。而不是不断地从网站中提取数据。

我已经看过以下内容：

• Snap7写入S7-1200可编程控制器
• 从西门子S7 1500 PLC的web服务器页面读取JSON结构

还有很多西门子的教程和手册。

任何关于如何在C#中建立这个连接的想法都将不胜感激。

Answer 1

我终于让它开始工作了。请先阅读西门子这条链路中的PDF。不幸的是，我不能在堆栈溢出上附加PDF。然后在C#上实现此Microsoft链接代码。根据PDF (没有明确说明)，PLC建立了连接，因此充当客户端。PC打开一个端口，因此充当服务器。

当设置PLC时，请参考附件中的图像。这将帮助您分别为TX和RX配置必要的DB。对TCP连接使用TSEND和TRCV块(如PDF中所示)。确保所选TCP端口在2000年至5000年间存在。西门子不支持高于这一水平。我用了4005端口。

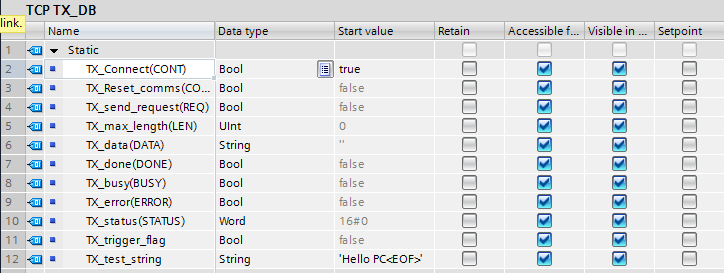

配置发射机，以便当您按下按钮时，将其耦合到REQ位，或将其设置在时钟高度上。请按下实际块上的F1，并阅读为什么这些位元是这样设置的。数据库设置如下：

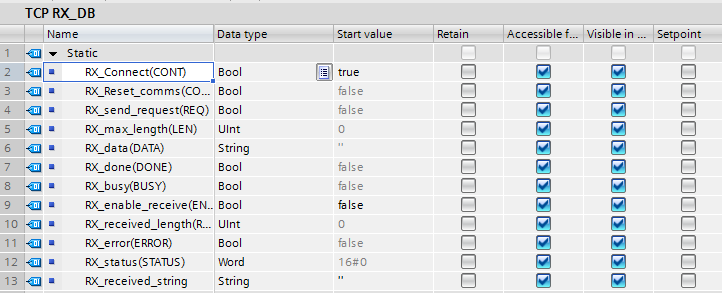

RX DB设置如下：

​

不通过路由器连接到可编程控制器！您将需要设置路由器来进行“端口转发”。有关这方面的更多信息，请参考链接一和链接二。

提示1:确保C#应用程序中的文件结束分隔符(EOF)与PLC代码中的分隔符匹配。或者在C#中使用字符串处理来解释EOF的变化。当前的EOF在C#代码和TX_DB中很明显。

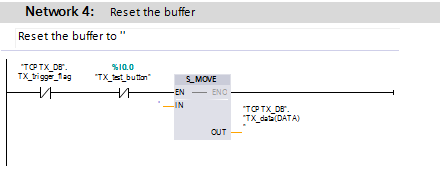

提示2:记住永远清除西门子的TX和RX寄存器。下面的图片显示了如何为TX做这件事。基本上你用“字符串移动”。

​

​

--这不是一个完美或完整的解决方案，但的工作并不需要OPC服务器，也不需要通过FTP服务器、JSON结构等从网页中提取数据。
