Question

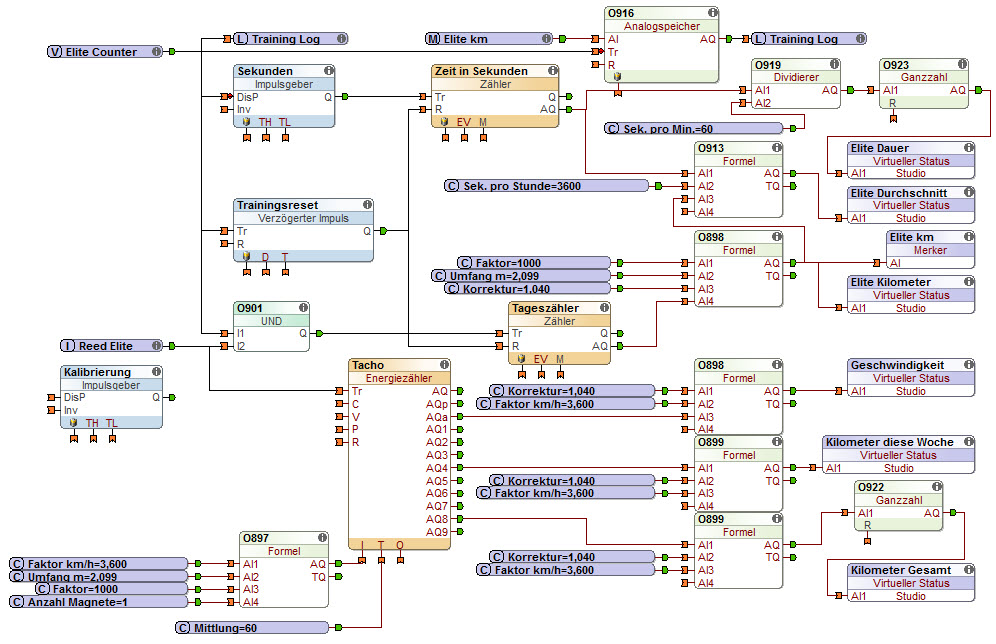

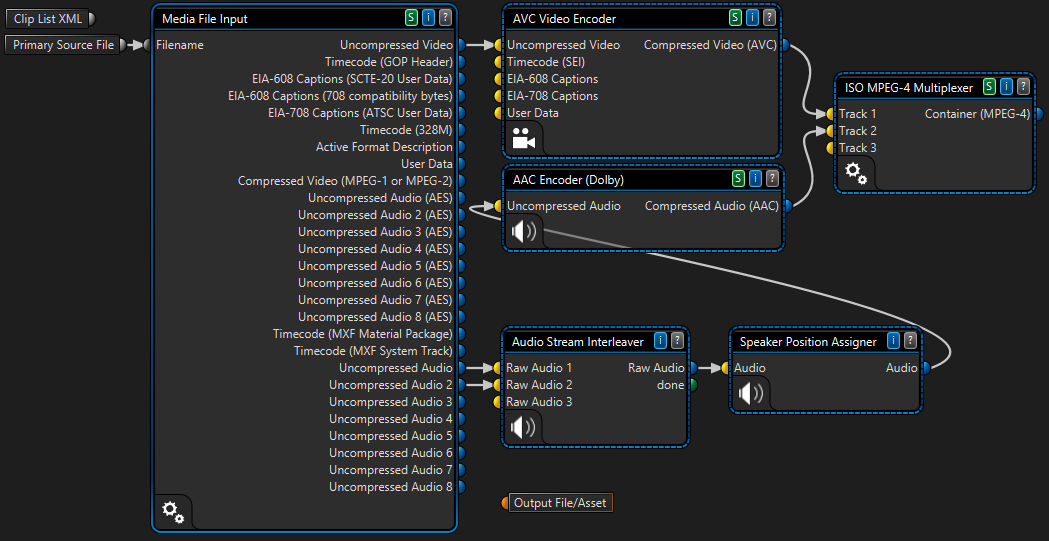

我正在寻找一个图表和图表库，可以创建像下面的图像一样的工作流图。我正在寻找的最重要的特性是能够创建带有端口(输入/输出)的块/容器，以及在它们之间创建连接的能力。

理想情况下，一个用于OS / Linux的库，但JS、SVG和Windows库也可能适用。

​

​

Answer 1

如果您熟悉TeX/LaTeX环境，那么尝试包蒂克兹。

TikZ和PGF是以编程方式创建图形的TeX包。TikZ构建在PGF之上，允许您以相当直观和简单的方式创建复杂的图形。

要获得支持和示例，请查看姐妹站点TeX.SE。

Answer 2

对于各种平台和语言，有许多不同的图表库(请参阅右侧问题旁边的相关部分)。

但是，如果您正在寻找更复杂/更技术的可视化，那么许多简单的可视化就不够灵活或强大。对于这类图表，您可能需要查找一个商业库，特别是如果您希望像上面这样的图表能够根据您的数据自动布局，而不仅仅是由用户手工安排的话。

yFiles图表产品系列应该能够支持您的用例。它提出：

• 内置于对端口的支持-边缘连接到节点拥有的端口(和边缘可选)
• 图的节点自动排列和边的路由，如您的示例(层次结构/sugiyama样式布局)
• 您可以根据您的确切需求定制应用程序和项目的外观和感觉。
• 适用于java (Swing和JavaFX)、.net (Windows和WPF)、HTML5 (SVG和画布)等。

免责声明: yFiles图表库是一个具有付费更新和支持选项的商业产品，由我工作的yWorks公司创建。不过，我不代表我的雇主。这篇文章是我自己的，代表了我自己的观点。
