过渡过程中瓷砖中的场景转换图像

Question

我面临着场景转换的奇怪绘图问题(与Nexus5x6.0.1平台一起运行)

我发现<item name="android:windowBackground">@null</item>和这个问题有一定的关系。

任何人都知道为什么会发生这种情况，有什么地方可以检查以解决这个问题呢？

下面是我的测试项目设置，以重现问题：

minSdkVersion 16 and targetSdkVersion 23 using:

com.android.support:appcompat-v7:23.3.0

AndroidManifest.xml

<application
    android:allowBackup="true"
    android:icon="@mipmap/ic_launcher"
    android:label="@string/app_name"
    android:supportsRtl="true"
    android:theme="@style/AppTheme">
    <activity android:name=".MainActivity">
        <intent-filter>
            <action android:name="android.intent.action.MAIN"/>

            <category android:name="android.intent.category.LAUNCHER"/>
        </intent-filter>
    </activity>
    <activity android:name=".NextActivity"/>
</application>

​

styles.xml

<resources>

    <!-- Base application theme. -->
    <style name="AppTheme" parent="Theme.AppCompat.Light.NoActionBar">
        <item name="android:windowActionBar">false</item>
        <item name="android:windowNoTitle">true</item>
        <item name="android:windowBackground">@null</item>
        <!-- Customize your theme here. -->
        <item name="colorPrimary">@color/colorPrimary</item>
        <item name="colorPrimaryDark">@color/colorPrimaryDark</item>
        <item name="colorAccent">@color/colorAccent</item>
    </style>

</resources>

MainActivity.java

public class MainActivity extends AppCompatActivity {

    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_main);

        final View iv = findViewById(R.id.iv_test);
        ViewCompat.setTransitionName(iv, "test");

        findViewById(R.id.b_go).setOnClickListener(new OnClickListener() {
            @Override
            public void onClick(View v) {
                Bundle bundle = ActivityOptionsCompat.makeSceneTransitionAnimation(MainActivity.this,
                        android.support.v4.util.Pair.create(iv, "test")).toBundle();

                startActivity(new Intent(MainActivity.this, NextActivity.class), bundle);
            }
        });
    }
}

NextActivity.java

public class NextActivity extends AppCompatActivity {

    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_next);

        final View iv = findViewById(R.id.iv_test);
        ViewCompat.setTransitionName(iv, "test");
    }
}

activity_main.xml

<?xml version="1.0" encoding="utf-8"?>
<RelativeLayout
    xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:background="@android:color/white"
    android:paddingBottom="@dimen/activity_vertical_margin"
    android:paddingLeft="@dimen/activity_horizontal_margin"
    android:paddingRight="@dimen/activity_horizontal_margin"
    android:paddingTop="@dimen/activity_vertical_margin"
    tools:context="com.test.scenetransitions.MainActivity">

    <ImageView
        android:id="@+id/iv_test"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:src="@android:drawable/ic_dialog_email"
        android:tint="@color/colorAccent"/>

    <Button
        android:id="@+id/b_go"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_centerHorizontal="true"
        android:background="@color/colorAccent"
        android:padding="20dp"
        android:text="GO"/>
</RelativeLayout>

activity_next.xml

<?xml version="1.0" encoding="utf-8"?>
<RelativeLayout
    xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:background="@android:color/white"
    android:paddingBottom="@dimen/activity_vertical_margin"
    android:paddingLeft="@dimen/activity_horizontal_margin"
    android:paddingRight="@dimen/activity_horizontal_margin"
    android:paddingTop="@dimen/activity_vertical_margin"
    tools:context="com.test.scenetransitions.MainActivity">

    <ImageView
        android:id="@+id/iv_test"
        android:layout_width="200dp"
        android:layout_height="200dp"
        android:layout_centerInParent="true"
        android:src="@android:drawable/ic_dialog_email"
        android:tint="@color/colorAccent"/>
</RelativeLayout>

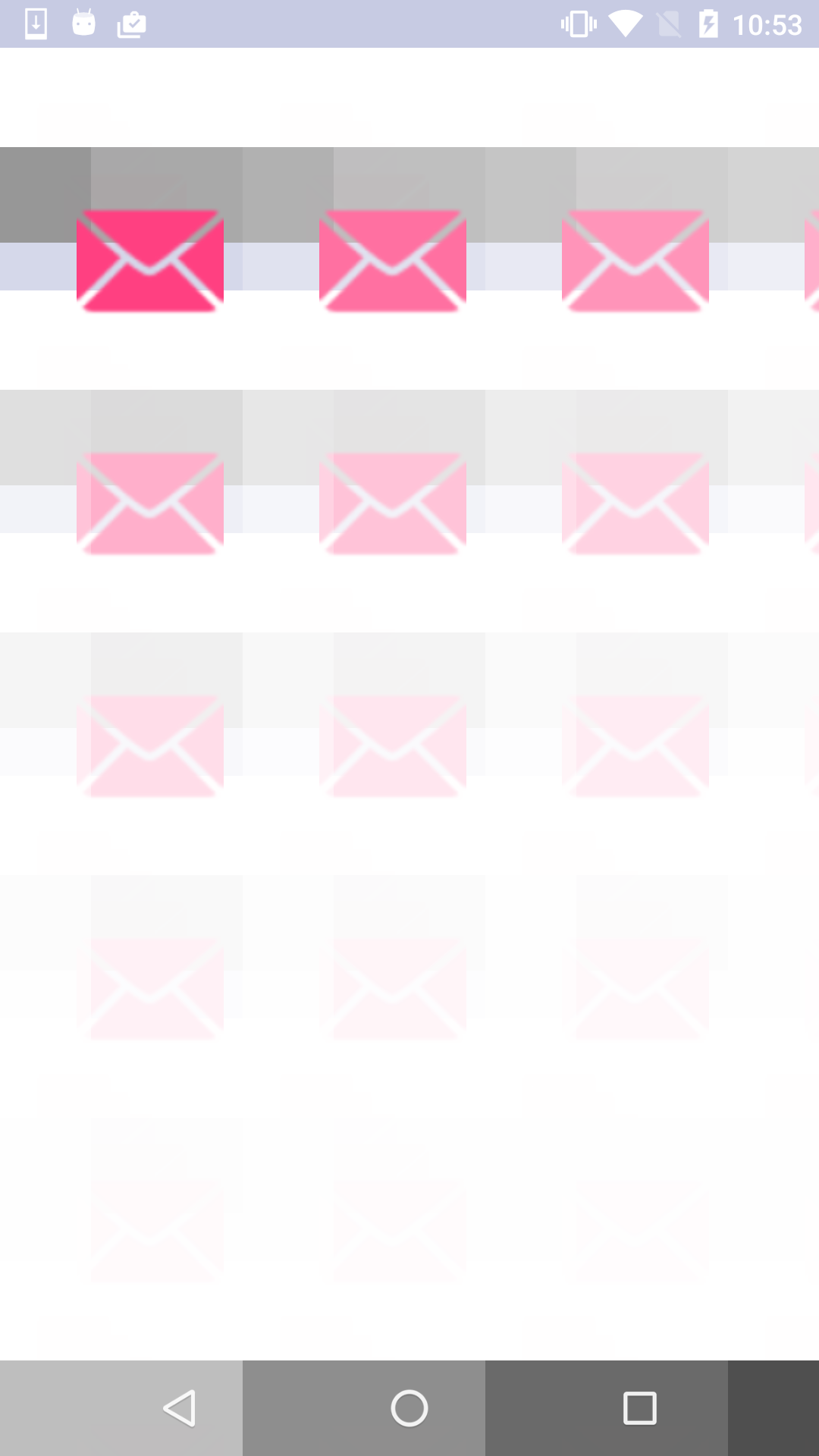

下面是在过渡时期拍摄的截图：

​

​

Answer 1

问题是关于<item name="android:windowBackground">@null</item>，您应该永远不要使用null作为窗口背景。用<item name="android:windowBackground">@android:color/transparent</item>替换它

当您将其设置为null时，Android不知道要绘制什么，而且它可以从GPU中提取任何垃圾。因此，您应该显式地指定透明背景。

Answer 2

我复制粘贴了您的代码，但没有任何绘图问题。我的意思是，当第二页打开时，图像有点模糊(像素化)，这是实际图像大小较小的原因(如果是这样的话，只需在第二个活动中使用更大的图像)。可能是你的设备。我在Moto E2上测试了这个。对我来说，过渡是平稳的，从来没有绘画问题。
