如何修改GNUPlot创建的饼图

Question

输入：

我有一个myfile.csv文件，其中包含以下信息：

Shift,Percentage
Day Shift, 39.94
Night Shift, 60.06

GNUPlot处理：

向myfile.csv文件提供pie_chart_generator.gnuplot文件，即：

#!/usr/bin/gnuplot -persist
reset
set title "\n"
set label 1 "My Pie Chart\nShift Usage Break Down" at graph 0,1.125 left
set terminal wxt
unset key
set datafile separator ","
set terminal png
set size square
set output "piechart.png"
stats 'myfile.csv' u 2 noout      # get STATS_sum (sum of column 2)

ang(x)=x*360.0/STATS_sum        # get angle (grades)
perc(x)=x*100.0/STATS_sum       # get percentage

#set size square                 # square canvas
set xrange [-1:1.5]
set yrange [-1.25:1.25]
set style fill solid 1

unset border
unset tics
unset key

Ai = 0.0; Bi = 0.0;             # init angle
mid = 0.0;                      # mid angle
i = 0; j = 0;                   # color
yi  = 0.0; yi2 = 0.0;           # label position


plot 'myfile.csv' u (0):(0):(1):(Ai):(Ai=Ai+ang($2)):(i=i+6) with circle linecolor var

并以此作为参考文献创建。

海图的电流输出：

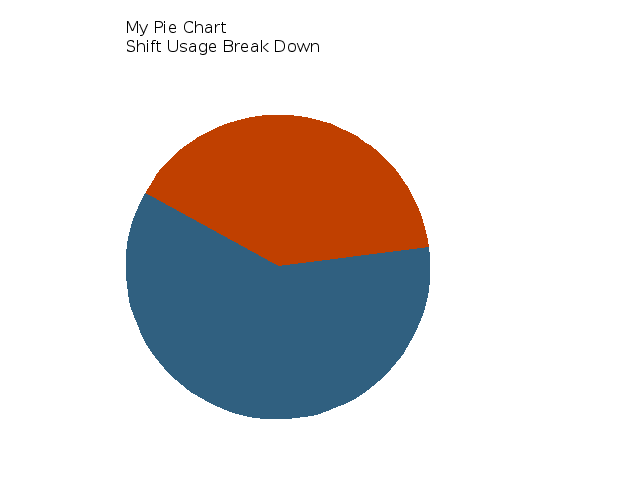

此代码生成以下饼图：

​

问题：

Q1:如何以RGB格式为图形的每个扇区分配颜色？Q2:有什么方法可以将标签放置在右手角？Q3:，如何在图表上放置值？

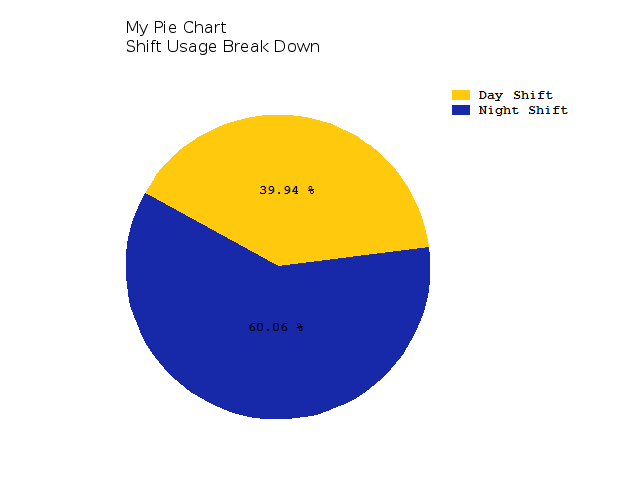

图的理想输出：

​

增编：

在答案的帮助下，我进一步改进了我的代码。答案中的代码对我并不适用，所以我不得不将其修改为：

#!/usr/bin/gnuplot -persist
reset

dataname = 'myfile.csv'
set datafile separator ','

# Get STATS_sum (sum of column 2) and STATS_records
stats dataname u 2 noout

# Define angles and percentages
ang(x)=x*360.0/STATS_sum        # get angle (grades)
perc(x)=x*100.0/STATS_sum       # get percentage

# Set Output
set terminal png
set output "piechart.png"
set size square

# Print the Title of the Chart
set title "\n"
set label 1 "My Pie Chart\nShift Usage Break Down" at graph 0,1.125 left

#set terminal wxt
unset key
set key off

set xrange [-1.5:1.5]
set yrange [-1.5:1.5]
set style fill solid 1

unset border
unset tics
unset colorbox

# some parameters
Ai = 5.0;                     # Initial angle
mid = 0.0;                    # Mid angle

# This defines the colors yellow~FFC90E, and blue~1729A8
# Set palette defined (1 '#FFC90E', 2 '#1729A8')             # format '#RRGGBB'
set palette defined (1 1 0.788 0.055, 2 0.090 0.161 0.659)   # format R G B (scaled to [0,1])


plot for [i=1:STATS_records] dataname u (0):(0):(1):(Ai):(Ai=Ai+ang($2)):(i) every ::2 with circle linecolor palette,\
      dataname u (mid=(Ai+ang($2)), Ai=2*mid-Ai, mid=mid*pi/360.0, -0.5*cos(mid)):(-0.5*sin(mid)):(sprintf('%.2f\%', $2, perc($2))) w labels center font ',10',\
      for [i=1:STATS_records]dataname u (1.45):(i*0.25):1 every ::1 with labels left,\
      for [i=1:STATS_records] '+' u (1.3):(i*0.25):(i) pt 5 ps 4 lc palette

# first line plot semicircles: (x):(y):(radius):(init angle):(final angle):(color)
# second line places percentages: (x):(y):(percentage)
# third line places the color labels
# fourth line places the color symbols
unset output

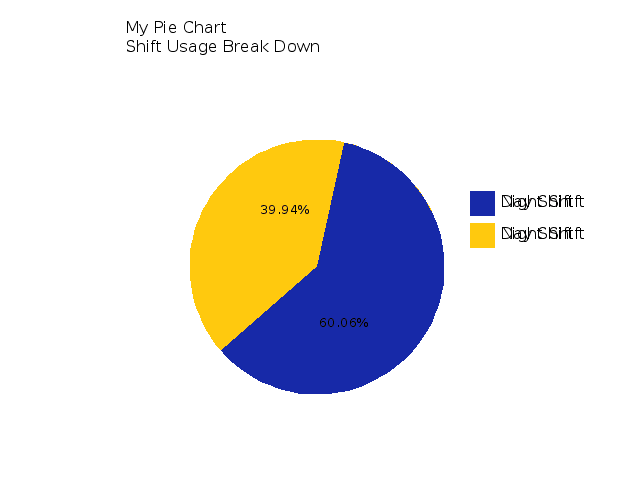

的当前输出来自上的代码

​

​

增编问题：

Q4:，我在标签/标题上遇到了很大的困难。我尝试了答案中的代码，得到了同样的结果。我如何打印标题而不相互打印？

Answer 1

你引用的帖子已经建议了一种放置标签和百分比值的方法。让我逐一解释一下实现这一目标的步骤。最后，我写了完整的脚本。

Q3:，我怎样才能把这个值放在图表上？

每个切片定义在两个角度的(Ai,Af)。百分比值应该放在每一个的中间，在(x,y)=(0.5*cos(mid), 0.5*sin(mid))，其中mid=0.5*(Ai+Af)是中点角，0.5代表饼形图半径的一半。

对于第一个条目，我们可以设置Ai=0，而角度Af是根据您的数据计算为Af=ang($2)的，其中ang(x)是在脚本中定义的。对于第二个条目，我们更新Ai=Af并再次计算Af=ang($2)，依此类推。

最后，以下一行应列出百分比：

plot 'myfile.csv' u (mid=Ai+ang($2), Ai=2*mid-Ai, mid=mid*pi/360.0, -0.5*cos(mid)):(-0.5*sin(mid)):(sprintf('%.2f\%', $2, perc($2))) every ::1 w labels center font ',10'

注意：，第一个圆括号(mid=Ai+ang($2), Ai=2*mid-Ai, mid=mid*pi/360.0, -0.5*cos(mid))计算角度Ai和mid (实际上不需要Af)，然后返回坐标x=-0.5*cos(mid)。

警告：(x轴和y轴)必须具有相同的范围：

set xrange [-1.5:1.5]
set yrange [-1.5:1.5]

Q2:，我有办法把标签放在右手角吗？

对于有色正方形，您可以在固定的x上绘制点，并用以下方法绘制等距的y值：

for [i=1:STATS_records] '+' using (1.3):(i*0.25):(i) pt 5 ps 4 linecolor palette

其中STATS_records是文件的行数(您已经用stats 'myfile.csv'计算过了)。这一行使用伪文件'+'，使用规范有三列(x):(y):(color)，其中x=1.3固定，y=i*0.25 for i=1,2,3,...,STATS_records和color=i由linecolor palette使用。点是填充平方(pt 5)与4个像素的长度(ps 4)。颜色的绘制顺序与相应的饼片相同。

每种颜色的标签可以用：

plot for [i=1:STATS_records] 'myfile.csv' u (1.45):(i*0.25):1 every ::i::i with labels center font ',10'

其中使用规范有列(x):(y):(name)。x=1.45值略大于以前使用的值，y=i*0.25必须与有色方块的值相同。name=$1从列1中提取字符串，该列由with labels使用。

注意：您可以使用with labels font 'Arial,10'控制标签的字体和大小。您可以省略字体名为font ',10'。

Q1:如何以RGB格式为图形的每个扇区分配颜色？

在最后一个命令中，我使用linecolor palette，允许我们用

set palette defined (1 1 0.788 0.055, 2 0.090 0.161 0.659)

在这里我使用RGB中的颜色，缩放到0,1。

注：饼形图现在应该用：

plot for [i=1:STATS_records] dataname u (0):(0):(1):(Ai):(Ai=Ai+ang($2)):(i) every ::i-1::i-1 with circle linecolor palette

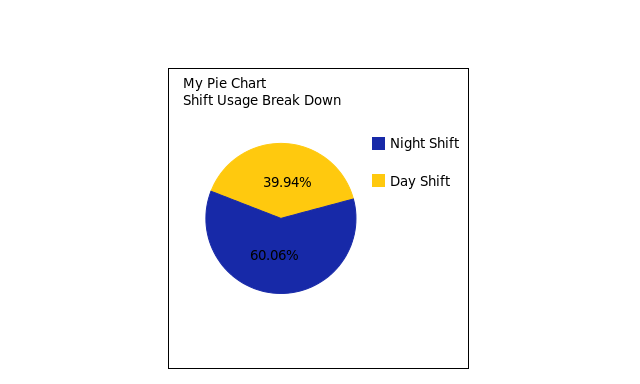

这就是我从你的数据中得到的

​

​

这是完整的脚本：

#!/usr/bin/gnuplot -persist
reset

dataname = 'myfile.csv'
set datafile separator ','

# get STATS_sum (sum of column 2) and STATS_records
stats dataname u 2 noout

#define angles and percentages
ang(x)=x*360.0/STATS_sum        # get angle (grades)
perc(x)=x*100.0/STATS_sum       # get percentage

# output
set terminal png
set output 'piechart.png'
set size square

set title "\n"
set label 1 "My Pie Chart\nShift Usage Break Down" at graph 00.5,0.95 left

set xrange [-1.5:2.5]     # length (2.5+1.5) = 4
set yrange [-2:2]         # length (2+2) = 4
set style fill solid 1

# unset border            # remove axis
unset tics                # remove tics on axis
unset colorbox            # remove palette colorbox
unset key                 # remove titles

# some parameters
Ai = 15.0;                # init angle
mid = 0.0;                # mid angle

# this defines the colors yellow~FFC90E, and blue~1729A8
# set palette defined (1 '#FFC90E', 2 '#1729A8')      # format '#RRGGBB'
set palette defined (1 1 0.788 0.055, 2 0.090 0.161 0.659) # format R G B (scaled to [0,1])


plot for [i=1:STATS_records] dataname u (0):(0):(1):(Ai):(Ai=Ai+ang($2)):(i) every ::i::i with circle linecolor palette,\
     dataname u (mid=(Ai+ang($2)), Ai=2*mid-Ai, mid=mid*pi/360.0, -0.5*cos(mid)):(-0.5*sin(mid)):(sprintf('%.2f\%', $2, perc($2))) ever\
y ::1 w labels center font ',10',\
     for [i=1:STATS_records] dataname u (1.45):(i*0.25):1 every ::i::i with labels left,\
     for [i=1:STATS_records] '+' u (1.3):(i*0.25):(i) pt 5 ps 4 lc palette

# first line plot semicircles: (x):(y):(radius):(init angle):(final angle):(color)
# second line places percentages: (x):(y):(percentage)
# third line places the color labels
# fourth line places the color symbols
unset output

更新：原始的myfile.csv有一个头部(第一行Shift,Percentage)，它不能正确读取。我们可以忽略这一行，方法是注释它(添加一个#字符，例如# Shift,Percentage)，或者在绘图行中放置一个从1开始的every命令：

plot for [i=1:STATS_records] dataname u (0):(0):(1):(Ai):(Ai=Ai+ang($2)):(i) every ::i::i with circle linecolor palette,\
     dataname u (mid=(Ai+ang($2)), Ai=2*mid-Ai, mid=mid*pi/360.0, -0.5*cos(mid)):(-0.5*sin(mid)):(sprintf('%.2f\%', $2, perc($2))) ever\
y ::1 w labels center font ',10',\
     for [i=1:STATS_records] dataname u (1.45):(i*0.25):1 every ::i::i with labels left,\
     for [i=1:STATS_records] '+' u (1.3):(i*0.25):(i) pt 5 ps 4 lc palette

Answer 2

通过调整和使用Vagobertos解释得很好的代码(因为代码对我不起作用)并进行进一步的阅读，我的代码如下：

GNUPlot代码：

#!/usr/bin/gnuplot -persist
reset

dataname = 'myfile.csv'
set datafile separator ','

# Get STATS_sum (sum of column 2) and STATS_records
stats dataname u 2 noout

# Define angles and percentages
ang(x)=x*360.0/STATS_sum        # get angle (grades)
perc(x)=x*100.0/STATS_sum       # get percentage

# Set Output
set terminal png
set output "piechart.png"
set size square

# Print the Title of the Chart
set title "\n"
set label 1 "My Pie Chart\nShift Usage Break Down" at graph 0,1.125 left

#set terminal wxt
unset key
set key off

set xrange [-1.5:1.5]
set yrange [-1.5:1.5]
set style fill solid 1

unset border
unset tics
unset colorbox

# some parameters
Ai = 5.0;                     # Initial angle
mid = 0.0;                    # Mid angle

# This defines the colors yellow~FFC90E, and blue~1729A8
# Set palette defined (1 '#FFC90E', 2 '#1729A8')             # format '#RRGGBB'
#set palette defined (1 1 0.888 0.055, 2 0.156 0.455 0.651)   # format R G B (scaled to [0,1])


set palette defined (1 0.961 0.690 0.255, 2 0.180 0.525 0.757)   # format R G B (scaled to [0,1])

plot for [i=1:STATS_records] dataname u (0):(0):(1):(Ai):(Ai=Ai+ang($2)):(i) every ::i::i with circle linecolor palette,\
      dataname u (mid=(Ai+ang($2)), Ai=2*mid-Ai, mid=mid*pi/360.0, -0.5*cos(mid)):(-0.5*sin(mid)):(sprintf('%.2f\%', $2, perc($2))) w labels center font ',16',\
      for [i=1:STATS_records]dataname u (1.45):(i*0.25):1 every ::i::i with labels left font 'Arial-Bold,10',\
      for [i=1:STATS_records] '+' u (1.3):(i*0.25):(i) pt 5 ps 4 linecolor palette


# ***************************************************   +--------------------         shape code=
#     for [i=1:STATS_records] '+' u (1.3):(i*0.25):(i) pt 8 ps 4 linecolor palette          # empty triangle
#     for [i=1:STATS_records] '+' u (1.3):(i*0.25):(i) pt 9 ps 4 linecolor palette          # solid triangle
#     for [i=1:STATS_records] '+' u (1.3):(i*0.25):(i) pt 7 ps 4 linecolor palette          # solid circle
#     for [i=1:STATS_records] '+' u (1.3):(i*0.25):(i) pt 6 ps 4 linecolor palette          # empty circle


# first line plot semicircles: (x):(y):(radius):(init angle):(final angle):(color)
# second line places percentages: (x):(y):(percentage)
# third line places the color labels
# fourth line places the color symbols



unset output

输出分段：

​
