从类图生成用例图的混乱

Question

​

​

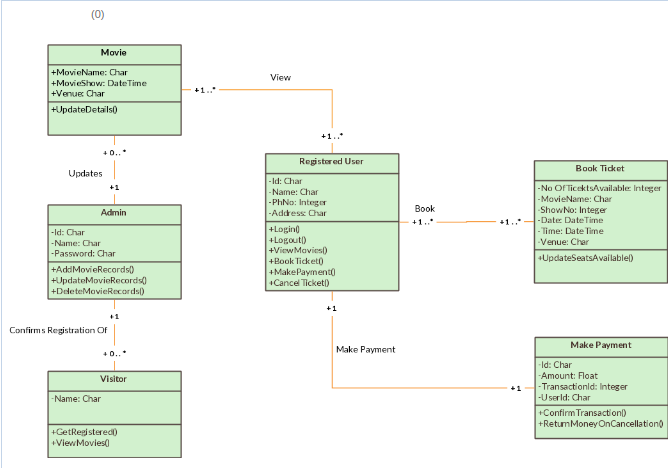

我试图在类图的帮助下制作一个用例图，但问题是，我在这里困惑的是，我应该采取什么作为参与者，接下来会发生什么，我应该采取哪些属性，以及在哪里使用<<extend>>？帮帮忙吧。提前谢谢你。

Answer 1

正如Thomas所指出的，从类设计到用例没有算法的方法。事实上，对于给定的类图，根本不允许存在用例(例如，如果类只代表业务对象之间的关系，而没有参与者)。

但是，通过从人的角度分析特定的图表，您可以很好地推断出一个类图：

1)确定候选参与者

参与者指定用户或与主题交互的任何其他系统所扮演的角色。图中的候选对象是：visitor、admin和registered user

显然，类Movie、Book tickets、Make payment并不代表用户的角色。

2)识别候选用例

用例定义了系统和参与者之间的交互，以实现某种目标。所以让我们集思广益，找出所有看起来像互动的东西：

• 非常明确的候选用例：Book tickets (Registered user类和方法)，Make payment (类和Registered user方法)
• 不太明确的候选人用例或交互：View movie (关系和方法Registered user)、update movie (关系)、Add movie record (管理方法)、Update movie record (管理方法)、delete movie record (管理方法)、Confirm registration of visitor (从关系推断)、'Get (method of a user),cancel(and method of注册的Update movie record用户),更新座位((method of图书票)、confirm transaction (方法)、refund money of cancelled ticket (方法)
• 隐式/推断用例或交互：create and maintain admin、create a visitor、register and maintain a registered user account，还有什么吗？

3)整理用例

在所识别的所有潜在用例和交互中，并不是所有的都应该获得用例状态。然后，您必须找到哪些是用例，哪些只是同一个用例的一部分的交互。例如：

• update movie catalog由update movie、Add movie record、Update movie record、delete movie record组成。
• Get registered和Confirm registration of visitor显然是同一个用例的一部分，因为目标是相同的:注册用户。
• ..。我让你作为一个执行者解决剩下的问题。

4)审查参与者

在确定了有意义的用例之后，您可能需要检查候选参与者：

• 实际上，一些候选演员可能只是与用户无关的对象(这里不是这样，但如果你有一个电影制片人，这只是一个与电影相关的信息，而不是系统的用户)。
• 为您所识别的重要用例确定明显缺少的参与者。举个例子，我最初以为这是一家网络电影公司。但是Update Seats的方法很明显，我们谈论的是一个真正的剧院。那么，谁会从用户那里得到付款，发放罚单，偿还与系统有关的费用呢？如果只是网上预订系统，我们就没事了。如果cahs台操作员也使用这个系统，那么我们应该增加这个演员。
• 找出候选演员之间的关系。注册用户首先是访客。我们用图表来表示这两种情况好吗？

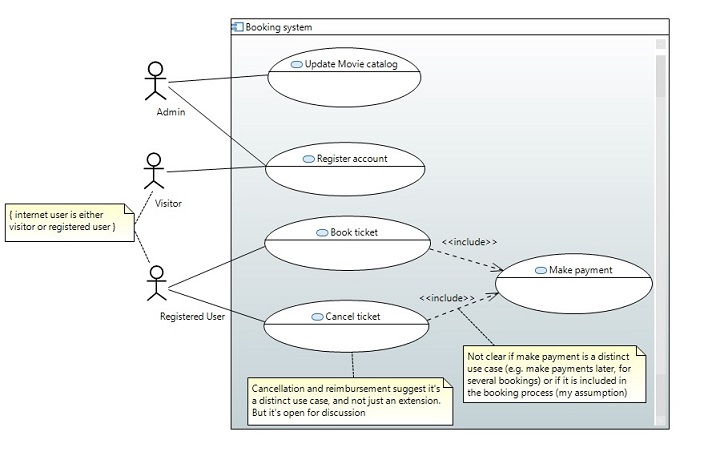

5)绘制用例图

现在有了所有的元素，您就可以制作用例图了。但是你仍然需要决定你想要表达的细节级别。以下是一项建议：

​

​

Answer 2

不能从类设计中创建用例。只有相反的方法。形式遵循功能，反之亦然。

Answer 3

您的类图表明您还不熟悉类建模。类Book Ticket和Make Payment听起来像用例，而不是正确的类。类是处理这些数据的数据和功能的容器，而用例是参与者在系统帮助下执行的一项工作。

对于这个平台来说，给予你所需的帮助可能太广泛了。研究UML建模的介绍性文本，以了解哪种类型的模型可以表示什么。不要觉得有义务使用语言所提供的所有元素。有很多用例模型不需要包含和扩展关系。
