节点使用python命令协调部件

Question

​

我需要访问特定节点的坐标。我已经导入了一个孤立的网格，当我在CAE中使用查询选项并请求节点坐标时，我得到了所需的corrdinates。然而，当我使用python命令请求相同的东西时，我得到了一些不同的坐标。我不知道我的命令有什么不正确，为什么会有这样的区别。

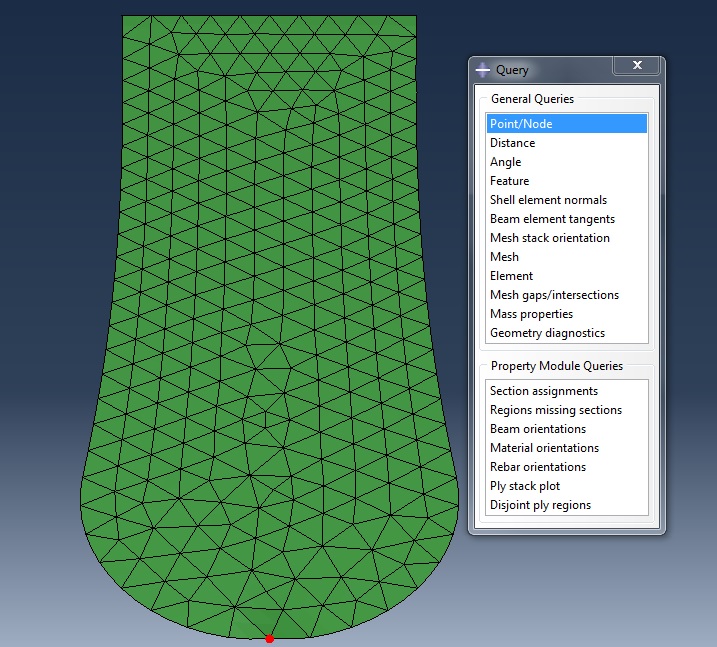

这就是我请求查询时所得到的，如图所述。

节点69 :3.732E-03，-3.118594,1.189815

当我使用以下命令时，我得到一个不同的值

mdb.models'Model-4'.parts'Bio_Mech1_2'.nodes69.coordinates (-1.37620043754578，-3.04504609107971，1.26058506965637)

或者即使我从程序集中调用节点

mdb.models'Model-4'.rootAssembly.instances'Bio_Mech1_2-1'.nodes69.coordinates (-1.37620043754578，-3.04504609107971，1.26058506965637)

Answer 1

当您访问某个集合中的节点(例如，部分节点，如示例中的部分节点)时，该集合中节点的索引与其标签不相同。

查询工具返回节点的标签和坐标。但是，部件节点集合中该精确节点的索引可能是68。尝试从节点集合中打印出该位置的节点，以查看是否是这种情况。

print mdb.models['Model-4'].rootAssembly.instances['Bio_Mech1_2-1'].nodes[68]

这应该告诉您节点标签和坐标，这样您就可以验证是否真的访问了正确的节点。
