嵌入式Linux设备启动时阻塞RS485总线

Question

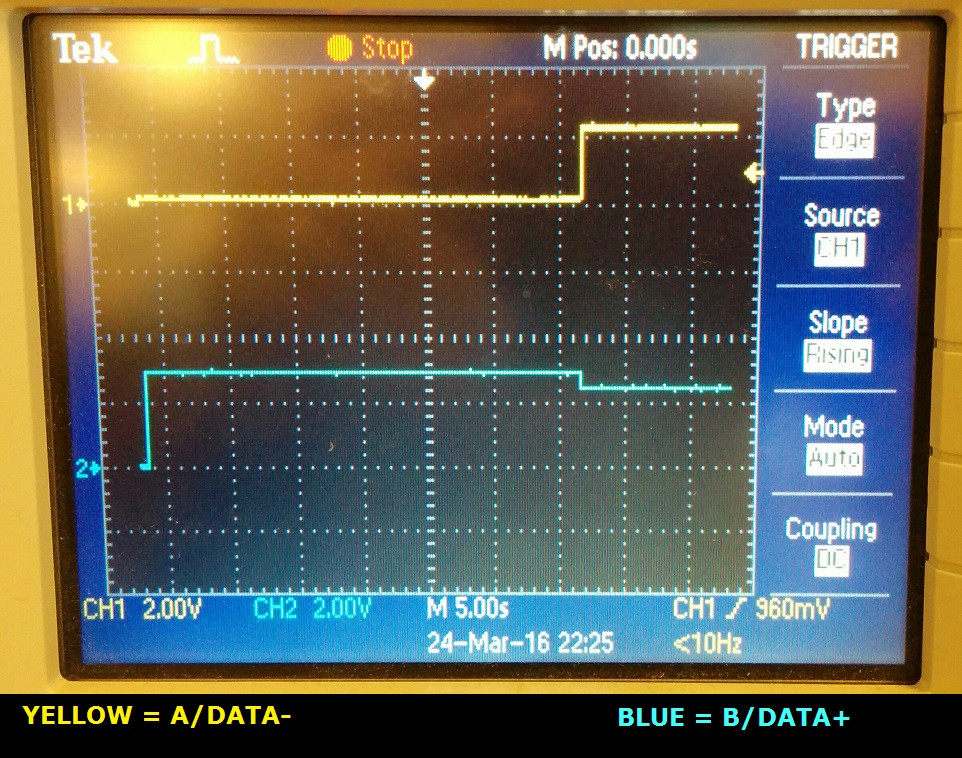

我在使用一台工业Linux计算机时遇到了麻烦，我正在用多个连接的设备在RS485总线上实现通信。我所遇到的是，RS485 USART驱动程序使用的IO引脚在启动时被设置为不同的级别，而不是进入RS485空闲/三状态。因此，当设备启动时，总线上的其他设备被阻塞超过30秒，引发各种外部问题。事件的过程可以在附图中看到，在这里，我用示波器测量了启动期间的输出电压。

我的猜测是，实际的驱动器是不会启动的，直到电压水平达到他们的三态水平(例如，这个设备的~2.2V )。在那之后，一切都如期而至。

我试图在引导时找到任何配置文件来设置引脚的默认IO级别(认为这可能是由引导加载程序设置的)，但没有效果。

此外，我还尝试应用一个启动脚本来运行“足够早”来设置数据，但据我所知，这个设备并没有提供任何接口来控制这些引脚。

任何帮助，提示或见解将是非常感谢的！

编辑:我不是一个经验丰富的Linux开发人员，所以如果我遗漏了任何重要的细节，请强调一下。

一些规范：

• ARM920T rev 0 (v41) CPU
• Linux2.6的专有发行版
• 使用Busybox
• Atmel USART司机

从引导日志提取的：

Linux版本2.6.28.10 (root@) (gcc版本4.1.2) #94 PREEMPT 10月29日10:22:19 CET 2013

CPU: ARM920T 41129200修订版0 (ARMv4T)，cr=c0003177

/...

...

启用/dev/ttyS3端口的RS485模式

/...

..。(我猜大约30秒过去了)

...

atmel_usart.3: ttyS3 at MMIO0xfffcc000 (irq = 9)是一个ATMEL_SERIAL

atmel_serial.3:放下RS485 RTS引脚

/...

..。

...

完全引导日志： https://drive.google.com/file/d/0B2XYl1mNCa8jNUZ5V0Nic1hkU0U/view

类似问题：

这里可能会讨论一个类似的问题：UART initialisation: Prevent UART to pull RTS high

但我不知道如何执行建议的解决方案。

​

​

Answer 1

这不过是胡思乱想，但可能值得在启动过程中尽早向设备添加一个空字符的启动脚本(例如/dev/ttyS1或其他什么)。这可能足以启动驱动程序初始化硬件。

您还可以尝试在Linux源代码中找到驱动程序，查看它是如何启动的。

Answer 2

可能您可以访问源代码，这样您就可以调查是谁和什么时候处理了那个GPIO。只需grep，atmel gpio控制器端口地址的内核源代码，就可以知道发生了什么。如果幸运的话，可能会有内核命令行选项，您可以通过引导加载程序将行预先设置为所需。

Answer 3

这个答案可能会奏效，如果你能找到你的董事会下面提到的所需的东西！

有一次，我在PWM上也有过同样的问题。在那里，我发现我的引导加载程序也负责同样的工作，我改变了引导加载器的配置，并且它开始正常工作。

检查您的BSP由板供应商或第三方提供(如果您有源代码)，如果您的引导加载程序是U引导，您可以在U-boot-(source)/include/configs/(your-board).h中找到它，您可以找到RS484的配置。根据板的数据表，您可以检查在同一引脚上被屏蔽的其他东西，如果启动时间不需要，则禁用这些东西，并启用RS485。

enabling/disabling可以通过根据您的配置更改值0, 1 or 2来完成，您也可以只需将//注释到行外就可以禁用任何内容。
