STM8 ASM安全执行WFE

Question

我在低功耗运行模式下从RAM运行c代码(所以中断没有处理)。此模式由代码序列启用：

• 跳转到RAM
• SIM
• 关闭内部闪光灯和电源调节器，切换到低速时钟源(LSE)。
• 使用WFE模式(低功耗等待模式)做一些工作
• 打开电源调节器和闪光灯，恢复时钟源
• 轮辋
• 跳到闪光灯

因此，没有问题，WFE指令，描述在勘误表。这种结构的问题，可能永远是CPU在低功耗等待模式下锁定的原因：

while nbit(TIM1_SR1,CC3IF) asm("wfe");

即拆卸为：

000035    720252B602     BTJT      TIM1_SR1, #1, 0xB6
00003A    728F           WFE

事件具有概率性质，此代码不保证在执行WFE指令之后会发生这种情况：

• BTJT教学周期2个周期，长5；
• 从RAM执行的代码可能不是连续的，因为“获取”状态会在几个周期内暂停执行。

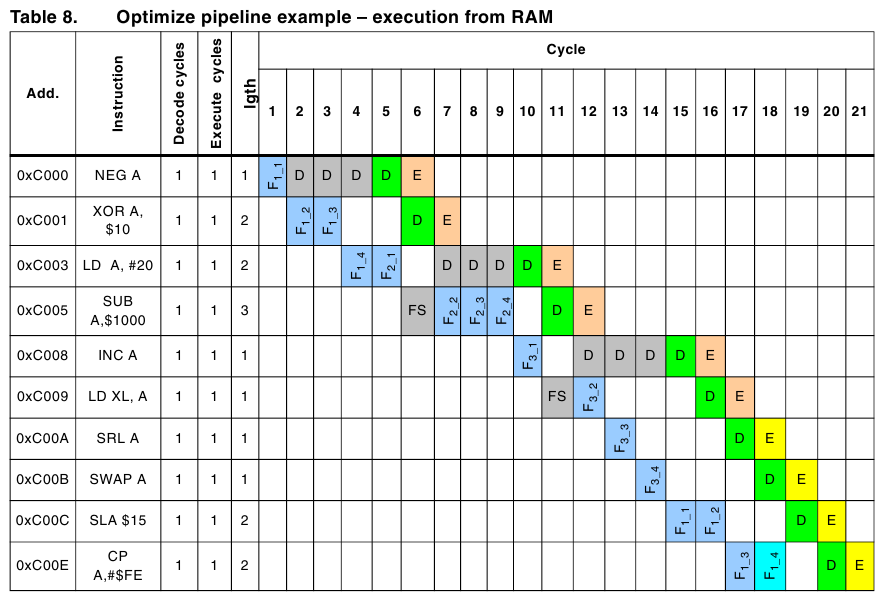

我使用手动PM0044，在第26页，它包含了漂亮的表：

​

​

有2种情况下，代码执行停滞在3个周期。因此，我不确定我的异步唤醒事件不会发生在BTJT和WFE指令之间。

是否有办法确保严格的逻辑顺序(检查条件> wfe >唤醒事件)？

Answer 1

OP找到的解决方案：

我读过几次勘误表(感谢罗斯·里奇)，这是我的主要想法： 一般的解决方案是确保在WFE指令执行或重新执行周期中，通过适当的应用程序定时来确保没有中断请求或事件发生。

Answer 2

如果您的锁问题是由我提到的WFE勘误表引起的，那么应该有一个比尝试实现“适当的应用程序时间”更容易的解决方案。

STMicroelectronics提供的errata的内容如下：

可能会发生两种类型的故障： 案例1： 如果将WFE指令放置在内存中32位字的两个MSB中，则在WFE执行周期或重新执行周期(从ISR处理程序返回时)发生的事件将导致不正确的代码执行。 案例2： 在WFE执行周期中发生的中断请求将导致不正确的代码执行。这对于WFE重新执行周期也是有效的，同时从ISR处理程序返回。

案例2不适用于您的情况，因为您说“中断不被处理，因为我使用低功耗运行模式”。如果在WFE指令期间不能发生中断，则只有第一种情况中描述的故障才可能导致您的锁定。

案例1只适用于WFE指令在内存中32位字内的某种对齐方式。因此，如果您能够确保WFE指令不会以这种方式出现在代码中，那么您就不会遇到此失败。如果您的汇编程序支持一个对齐指令，您可以使用它来实现这一点，如果汇编程序没有插入NOPs，则可能与标签和跳转一起使用。然而，在勘误表中，作为一种“专门的解决办法”，提供了一个更简单的解决方案：

将WFE指令替换为 下一个是WFE JRA：

这似乎是通过在WFE指令之后放置相当于2字节NOP的值来解决故障。我的猜测是，失败导致CPU没有立即执行WFE指令，而是在下一个32位世界的开始跳过两个字节到指令(如果有的话)。在跳过的空格中放置一个2字节的NOP意味着故障是否发生并不重要。
