三星Galaxy S7 (Camera2)的S7解读

Question

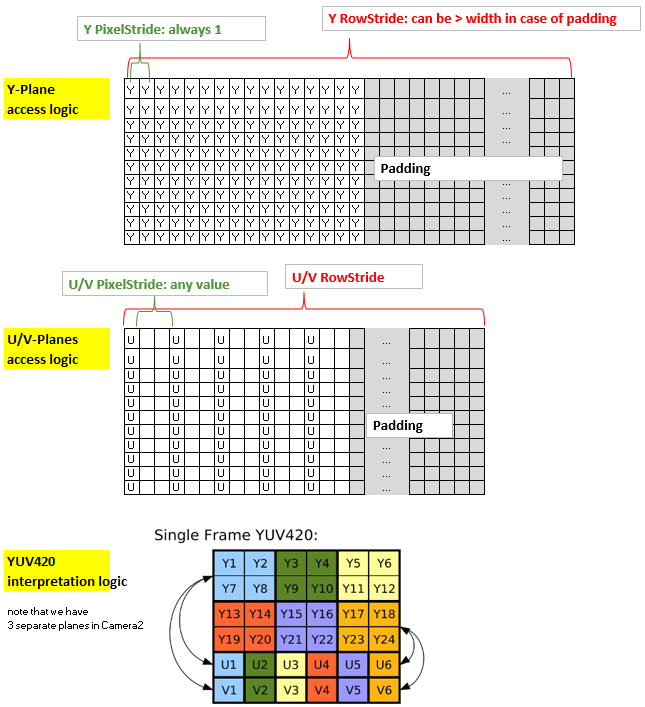

考虑到以下逻辑(据我理解)，我编写了从YUV_420_888到Bitmap的转换：

​

​

概括地说，核坐标x和y与Y平面的非填充部分(2d-分配)的x和y以及输出位图的x和y是一致的。然而，U-和V-平面的结构与Y平面不同，因为它们使用1字节来覆盖4个像素，此外，可能有一个超过一个的PixelStride，此外，它们还可能有一个与Y平面不同的填充。因此，为了通过内核有效地访问U和V，我将它们放在一维分配中，并创建了一个索引“uvIndex”，它给出了相应的U-和V在该一维分配中的位置，即给定的(x，y)坐标在(非填充的)Y平面(以及，因此，输出位图)。

为了保持rs-内核的精瘦，我通过通过yPlane限制x-范围(这反映了y-平面的RowStride，因此可以在内核中忽略)而排除了内核中的填充区域。因此，我们只需要考虑uvPixelStride和uvRowStride在uvIndex中的作用，即用来访问u和v值的索引。

这是我的密码：

Renderscript内核，名为yuv420888.rs

  #pragma version(1)
  #pragma rs java_package_name(com.xxxyyy.testcamera2);
  #pragma rs_fp_relaxed

  int32_t width;
  int32_t height;

  uint picWidth, uvPixelStride, uvRowStride ;
  rs_allocation ypsIn,uIn,vIn;

 // The LaunchOptions ensure that the Kernel does not enter the padding  zone of Y, so yRowStride can be ignored WITHIN the Kernel.
 uchar4 __attribute__((kernel)) doConvert(uint32_t x, uint32_t y) {

 // index for accessing the uIn's and vIn's
uint uvIndex=  uvPixelStride * (x/2) + uvRowStride*(y/2);

// get the y,u,v values
uchar yps= rsGetElementAt_uchar(ypsIn, x, y);
uchar u= rsGetElementAt_uchar(uIn, uvIndex);
uchar v= rsGetElementAt_uchar(vIn, uvIndex);

// calc argb
int4 argb;
    argb.r = yps + v * 1436 / 1024 - 179;
    argb.g =  yps -u * 46549 / 131072 + 44 -v * 93604 / 131072 + 91;
    argb.b = yps +u * 1814 / 1024 - 227;
    argb.a = 255;

uchar4 out = convert_uchar4(clamp(argb, 0, 255));
return out;
}

Java侧：

    private Bitmap YUV_420_888_toRGB(Image image, int width, int height){
    // Get the three image planes
    Image.Plane[] planes = image.getPlanes();
    ByteBuffer buffer = planes[0].getBuffer();
    byte[] y = new byte[buffer.remaining()];
    buffer.get(y);

    buffer = planes[1].getBuffer();
    byte[] u = new byte[buffer.remaining()];
    buffer.get(u);

    buffer = planes[2].getBuffer();
    byte[] v = new byte[buffer.remaining()];
    buffer.get(v);

    // get the relevant RowStrides and PixelStrides
    // (we know from documentation that PixelStride is 1 for y)
    int yRowStride= planes[0].getRowStride();
    int uvRowStride= planes[1].getRowStride();  // we know from   documentation that RowStride is the same for u and v.
    int uvPixelStride= planes[1].getPixelStride();  // we know from   documentation that PixelStride is the same for u and v.


    // rs creation just for demo. Create rs just once in onCreate and use it again.
    RenderScript rs = RenderScript.create(this);
    //RenderScript rs = MainActivity.rs;
    ScriptC_yuv420888 mYuv420=new ScriptC_yuv420888 (rs);

    // Y,U,V are defined as global allocations, the out-Allocation is the Bitmap.
    // Note also that uAlloc and vAlloc are 1-dimensional while yAlloc is 2-dimensional.
    Type.Builder typeUcharY = new Type.Builder(rs, Element.U8(rs));

    //using safe height
    typeUcharY.setX(yRowStride).setY(y.length / yRowStride);

    Allocation yAlloc = Allocation.createTyped(rs, typeUcharY.create());
    yAlloc.copyFrom(y);
    mYuv420.set_ypsIn(yAlloc);

    Type.Builder typeUcharUV = new Type.Builder(rs, Element.U8(rs));
    // note that the size of the u's and v's are as follows:
    //      (  (width/2)*PixelStride + padding  ) * (height/2)
    // =    (RowStride                          ) * (height/2)
    // but I noted that on the S7 it is 1 less...
    typeUcharUV.setX(u.length);
    Allocation uAlloc = Allocation.createTyped(rs, typeUcharUV.create());
    uAlloc.copyFrom(u);
    mYuv420.set_uIn(uAlloc);

    Allocation vAlloc = Allocation.createTyped(rs, typeUcharUV.create());
    vAlloc.copyFrom(v);
    mYuv420.set_vIn(vAlloc);

    // handover parameters
    mYuv420.set_picWidth(width);
    mYuv420.set_uvRowStride (uvRowStride);
    mYuv420.set_uvPixelStride (uvPixelStride);

    Bitmap outBitmap = Bitmap.createBitmap(width, height, Bitmap.Config.ARGB_8888);
    Allocation outAlloc = Allocation.createFromBitmap(rs, outBitmap, Allocation.MipmapControl.MIPMAP_NONE, Allocation.USAGE_SCRIPT);

    Script.LaunchOptions lo = new Script.LaunchOptions();
    lo.setX(0, width);  // by this we ignore the y’s padding zone, i.e. the right side of x between width and yRowStride
    //using safe height
    lo.setY(0, y.length / yRowStride);

    mYuv420.forEach_doConvert(outAlloc,lo);
    outAlloc.copyTo(outBitmap);

    return outBitmap;
}

在Nexus 7 (API 22)上进行测试，这会返回漂亮的彩色位图。然而，该设备具有微不足道的像素步幅(=1)和无填充(即rowstride=width)。在全新的三星S7 (API 23)上测试，我得到了颜色不正确的图片--除了绿色的。但这幅画并没有表现出对绿色的普遍偏见，似乎非绿色的颜色没有得到正确的再现。请注意，S7应用的u/v像素步长为2，没有填充。

由于最关键的代码行在rs-代码中，所以u/v平面uint uvIndex= (.)的访问我认为，这可能是个问题，可能是因为这里对像素的考虑不正确。有人看到解决办法了吗？谢谢。

更新:我检查了所有内容，并且非常肯定关于y，u，v的访问的代码是正确的。所以问题必须是u和v值本身。非绿色的颜色有一个紫色的倾斜，看看u，v值，他们似乎在一个相当狭窄的范围约110-150。我们真的有可能需要处理特定于设备的YUV -> RBG转换吗？！我错过什么了吗？

更新2:已经修正了代码，它现在工作了，多亏了Eddy的反馈。

Answer 1

看

floor((float) uvPixelStride*(x)/2)

它从Y坐标计算U，V行偏移量(uv_row_offset) .

如果uvPixelStride = 2，那么随着x的增加：

x = 0, uv_row_offset = 0
x = 1, uv_row_offset = 1
x = 2, uv_row_offset = 2
x = 3, uv_row_offset = 3

这是不正确的。在uv_row_offset =1或3处没有有效的U/V像素值，因为uvPixelStride = 2。

你想要的

uvPixelStride * floor(x/2)

(假设您不相信自己记得整数除法的关键整和行为，如果这样做的话)：

uvPixelStride * (x/2)

应该就够了

这样，您的映射就变成了：

x = 0, uv_row_offset = 0
x = 1, uv_row_offset = 0
x = 2, uv_row_offset = 2
x = 3, uv_row_offset = 2

看看这是否修复了颜色错误。实际上，这里不正确的寻址意味着其他颜色样本都来自错误的颜色平面，因为潜在的YUV数据很可能是半平面的(因此U平面从V平面+1字节开始，两个平面相互交错)

Answer 2

对于那些遇到错误的人

android.support.v8.renderscript.RSIllegalArgumentException: Array too small for allocation type

使用buffer.capacity()而不是buffer.remaining()

如果您已经对图像进行了一些操作，则需要在缓冲区上调用rewind()方法。

Answer 3

另外，对于其他人来说

android.support.v8.renderscript.RSIllegalArgumentException:数组太小，不适合分配类型

我通过将yAlloc.copyFrom(y);更改为yAlloc.copy1DRangeFrom(0, y.length, y);来修复它
