自适应门限CIKernel/CIFilter iOS

Question

为了找到一个在iOS上进行自适应阈值处理的内核，我对其进行了深入的研究。不幸的是，我不理解内核语言或它背后的逻辑。下面，我找到了一个执行阈值处理的例程(https://gist.github.com/xhruso00/a3f8a9c8ae7e33b8b23d)

static NSString * const kKernelSource = @"kernel vec4 thresholdKernel(sampler image)\n"
"{\n"
"  float inputThreshold = 0.05;\n"
"  float pass = 1.0;\n"
"  float fail = 0.0;\n"
"  const vec4   vec_Y = vec4( 0.299, 0.587, 0.114, 0.0 );\n"
"  vec4  src = unpremultiply( sample(image, samplerCoord(image)) );\n"
"  float Y = dot( src, vec_Y );\n"
"  src.rgb = vec3( compare( Y - inputThreshold, fail, pass));\n"
"  return premultiply(src);\n"
"}";

是否有可能将其重写为自适应的阈值内核？我提供给它的图像已经变成了B&W，并且已经模糊了。你有什么资源可以指点我吗？我想坚持使用CoreImage，因为我的整个堆栈都是围绕它构建的。

编辑:我试图实现的最好的例子/参考已经在GPUImage的GPUImageAdaptiveThresholdFilter - https://github.com/BradLarson/GPUImage/blob/c5f0914152419437869c35e29858773b1a06083c/framework/Source/GPUImageAdaptiveThresholdFilter.m中实现了。

Answer 1

Simon的过滤器是实现预期效果的正确方法，但是，您必须修改一些东西。

首先，切换imageLuma和thresholdLuma的顺序，因为我们希望黑色字母保持黑色，而不是相反。另外，您应该添加一个常量(我选择了0.01)来消除噪声。

    var thresholdKernel =  CIColorKernel(string:
    "kernel vec4 thresholdFilter(__sample image, __sample threshold)" +
        "{" +
        "   float imageLuma = dot(image.rgb, vec3(0.2126, 0.7152, 0.0722));" +
        "   float thresholdLuma = dot(threshold.rgb, vec3(0.2126, 0.7152, 0.0722));" +
        "   return vec4(vec3(step(thresholdLuma, imageLuma+0.001)), 1);"
    "}"

override var outputImage: CIImage! {
    guard let inputImage = inputImage,
        let thresholdKernel = thresholdKernel else {
        return nil
    }
    let blurred = inputImage.applyingFilter("CIBoxBlur", withInputParameters: [kCIInputRadiusKey: 5]) // block size
    let extent = inputImage.extent
    let arguments = [inputImage, blurred]
    return thresholdKernel.apply(withExtent: extent, arguments: arguments)
}

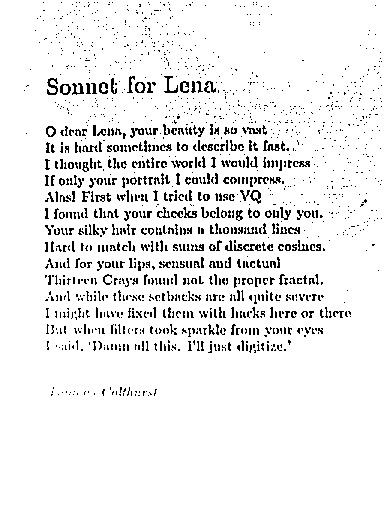

这就是，您只需要使用Apple的Core Image，而不必安装任何外部库:)

​

​

当然，您可以使用常量和块大小的值。

Answer 2

这看起来如何:我使用了CoreImage CIBoxBlur (尽管专用卷积滤波器可能更快)，并将其输出传递到我的现有阈值滤波器中。

class AdaptiveThresholdFilter: CIFilter
{
    var inputImage : CIImage?


    var thresholdKernel =  CIColorKernel(string:
    "kernel vec4 thresholdFilter(__sample image, __sample threshold)" +
    "{" +
    "   float imageLuma = dot(image.rgb, vec3(0.2126, 0.7152, 0.0722));" +
    "   float thresholdLuma = dot(threshold.rgb, vec3(0.2126, 0.7152, 0.0722));" +

    "   return vec4(vec3(step(imageLuma, thresholdLuma)), 1.0);" +
    "}"
    )


    override var outputImage: CIImage!
    {
        guard let inputImage = inputImage,
            thresholdKernel = thresholdKernel else
        {
            return nil
        }

        let blurred = inputImage.imageByApplyingFilter("CIBoxBlur",
               withInputParameters: [kCIInputRadiusKey: 9])

        let extent = inputImage.extent
        let arguments = [inputImage, blurred]

        return thresholdKernel.applyWithExtent(extent, arguments: arguments)
    }
}

我找到了一个有阴影的页面的这幅图像，并使用以下代码：

let page = CIImage(image: UIImage(named: "son1.gif")!)

let filter = AdaptiveThresholdFilter()

filter.inputImage = page

let final = filter.outputImage

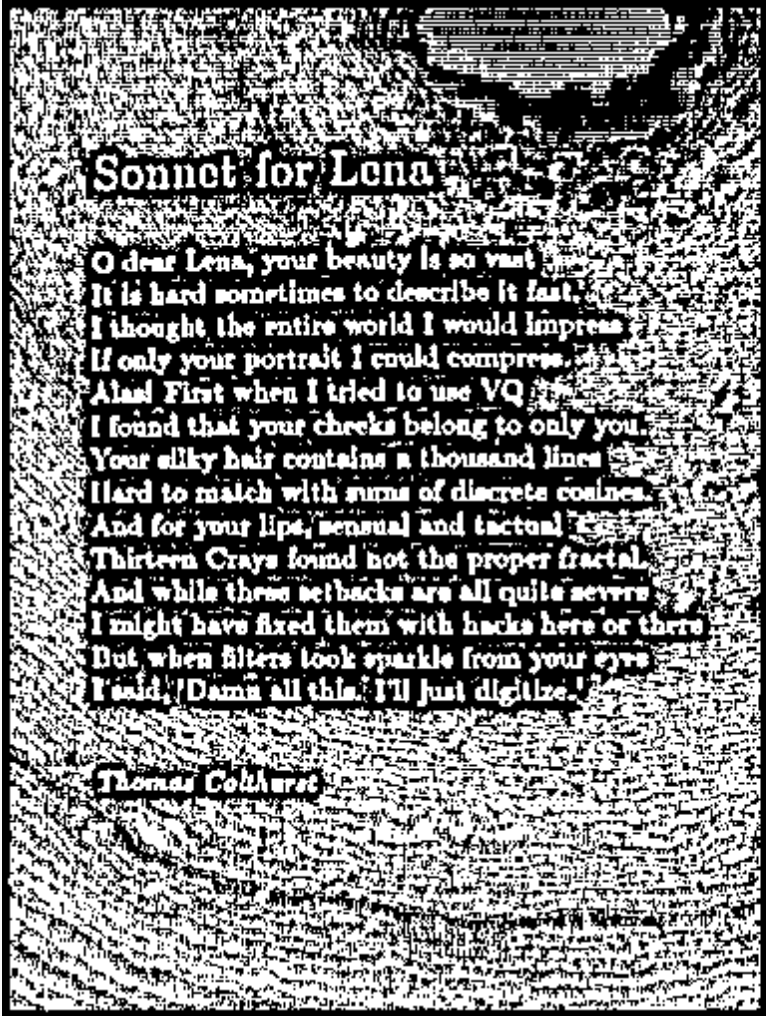

我得到了这个结果：

​

​

干杯!

西蒙

Answer 3

您可以使用CIColorThresholdOtsu核心图像过滤器。
