在UML用例中代表另一个参与者执行用例的参与者

Question

我的问题是:当一个用例中有两个参与者，其中一个为自己执行一个特定的用例或操作时，但是有另一个参与者可以为另一个参与者执行相同的用例/操作(另外几个步骤)，它们是否都指向相同的用例？

我的设想如下：

所以，我有两个演员:学生和顾问(都是用户)。

学生可以创建自己的课程表。辅导员可以为学生制定一个时间表(即代表另一个学生，而不是他们自己)。在这种情况下，教师还必须搜索学生(学生在他们的用例中不需要这样做)。我猜想这可能是<<扩展了>>的“创建计划”，但它同样只适用于顾问演员。

Answer 1

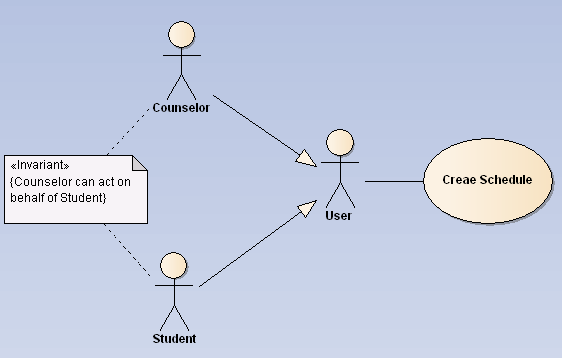

用例应始终表示所考虑的系统为行为者创造的附加值。因此，“.代表”并不表示附加价值。相反，您应该用单个用例来建模，并将“代表”表示为一种约束。这可以通过添加一个角色(您指定的用户)来完成。

​

​

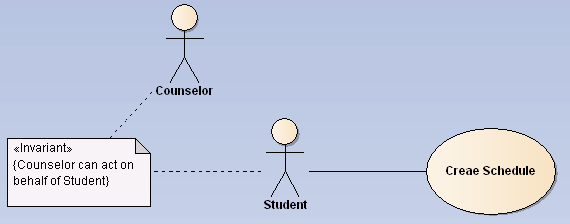

或者你也可以直接这样做：

​

​
