在Visual中生成4边图/4边(笛卡尔)网格

Question

我一直在尝试建立一个4边图/4边网格，它可以显示和连接我设置的点

但是，在工具箱中使用图表无法工作，因为我找不到那种类型的图形。我怎么做呢？

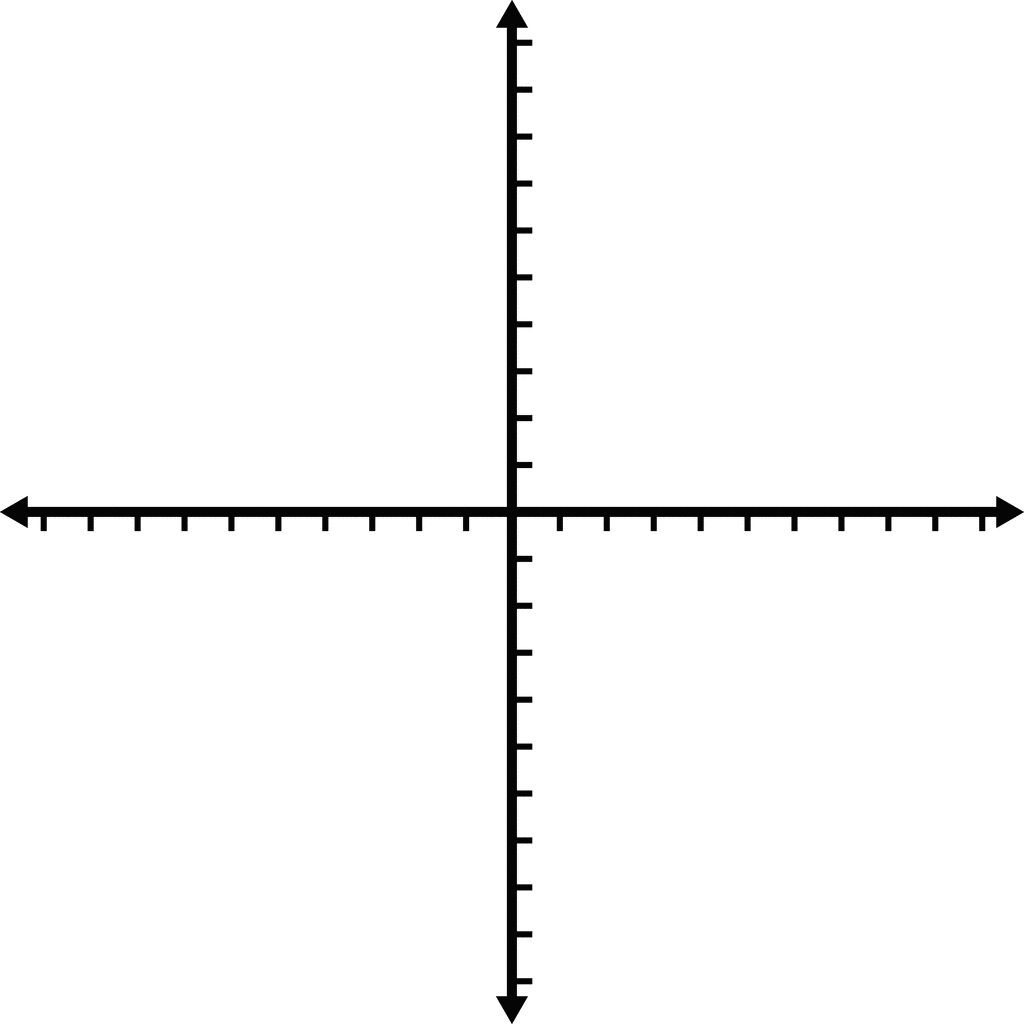

示例图：

​

​

Answer 1

这很简单。您所需要做的就是告诉Chart将Axis的Crossing放在特定的位置，而不是保持未设置(NaN)。

还应该通过设置Minimum和Maximum来设置范围：

​

ChartArea CA = chart1.ChartAreas[0];
Series S1 = chart1.Series[0];
S1.ChartType = SeriesChartType.Line;

CA.AxisX.Maximum = 100;
CA.AxisX.Minimum = -100;
CA.AxisY.Maximum = 100;
CA.AxisY.Minimum = -100;

CA.AxisX.Crossing = 0;
CA.AxisY.Crossing = 0;

CA.AxisX.Interval = 10;
CA.AxisY.Interval = 10;

CA.AxisX.LineWidth = 3;
CA.AxisY.LineWidth = 3;

CA.AxisX.MajorGrid.Enabled = false;
CA.AxisY.MajorGrid.Enabled = false;
CA.AxisX.MinorTickMark.Enabled = false;
CA.AxisY.MinorTickMark.Enabled = false;

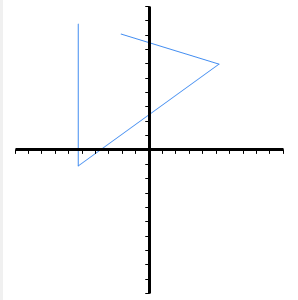

// now we add a few points:
S1.Points.AddXY(-21,81);
S1.Points.AddXY(52,60);
S1.Points.AddXY(-53, -11);
S1.Points.AddXY(-53, 88);

您可以使用大多数图表类型，虽然不是全部，如派。

您可以使用许多其他属性来使它按照您的需要工作；特别是Interval可能是有兴趣的！

其他有关财产包括：

CA.AxisX.ArrowStyle = AxisArrowStyle.Triangle;
CA.AxisX.MinorTickMark.Enabled = false;
CA.AxisX.LabelStyle.Enabled = false;
