使用android手机原始数据的旋转角度

Question

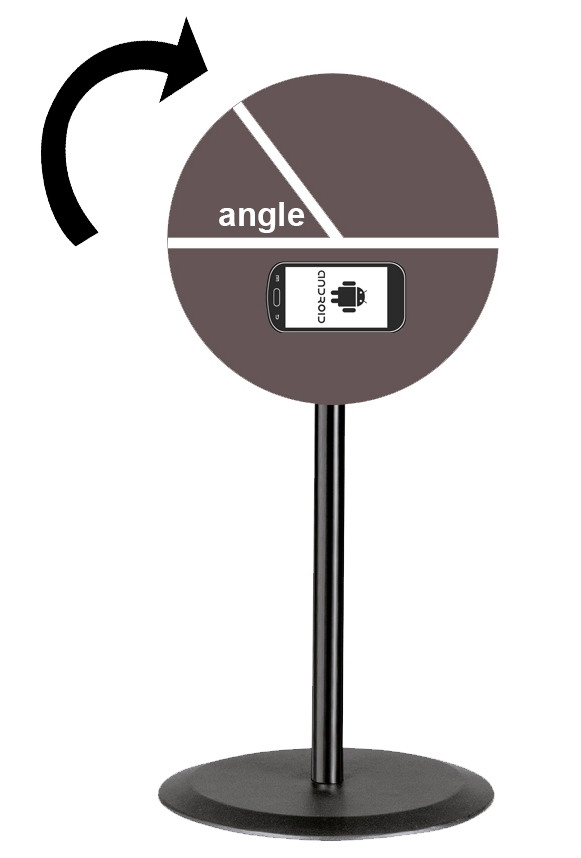

当圆板转动时，我需要找到旋转的角度(请看图)。我实际上只需要一个旋转角度，但通过Sensors2OSC从三星银河S4获得的数据。这个应用程序使我能够接收加速度计和陀螺仪浮点数据处理通过OSC。手机安装在盘子的背面。

https://github.com/SensorApps/Sensors2OSC

哪种方法提供了最精确的结果，我要用哪些传感器进行传感器融合？

​

​

import oscP5.*;
import netP5.*;

OscP5 oscP5;
NetAddress myRemoteLocation;

LowPass lp;
float number1 = 0.0;

void setup() {
  size(1200, 600, P3D);
  oscP5 = new OscP5(this, 9000);
  lp = new LowPass(10);  //The argument is the FIFO queue length
}

void draw() {
  background(0);
  lights();

  pushMatrix();
  translate(300, height/2, -100);
  rotateZ(-number1);
  box(330, 200, 40);
  popMatrix();

  pushMatrix();
  translate(900, height/2, -100);
  lp.input(number1);
  rotateZ(lp.output);
  box(330, 200, 40);
  popMatrix();
}

/* incoming osc message are forwarded to the oscEvent method. */
void oscEvent(OscMessage theOscMessage) {

  if ( theOscMessage.addrPattern().equals("/rotationvector/z") );
  number1 = theOscMessage.get(0).floatValue();
}

class LowPass {
  ArrayList buffer;
  int len;
  float output;

  LowPass(int len) {
    this.len = len;
    buffer = new ArrayList(len);
    for (int i = 0; i < len; i++) {
      buffer.add(new Float(0.0));
    }
  }

  void input(float v) {
    buffer.add(new Float(v));
    buffer.remove(0);

    float sum = 0;
    for (int i=0; i<buffer.size (); i++) {
      Float fv = (Float)buffer.get(i);
      sum += fv.floatValue();
    }
    output = sum / buffer.size();
  }
}

Answer 1

听起来你不是在问如何从手机本身获取传感器值。您已经从Sensors2OSC获得了传感器值，它将它们发送到OSC上进行处理。您可能正在使用类似于oscP5的东西。

我想您是在问如何解析处理草图中的消息，以便访问处理代码中的传感器值，然后如何将这些传感器值转换成一个角度。

步骤1是通过OSC获取消息。您可以找到一个示例这里，您关心的函数是oscEvent(OscMessage theOscMessage)函数。

一旦完成了这个任务，步骤2就是解析来自消息的数据。您可以查看OscMessage文档以获得可能有用的函数列表。你的最终目标是拥有这样的东西：

void oscEvent(OscMessage theOscMessage) {
   float xAccel = //parse theOscMessage to get X accelerometer reading
   float yAccel = //parse theOscMessage to get Y accelerometer reading
   float zAccel = //parse theOscMessage to get Z accelerometer reading

   println(xAccel + ", " + yAccel + ", " + zAccel);
}

步骤3然后将这些原始加速度计的值转换成一个角度。谷歌搜索"android加速度计到角度“会得到大量的结果，包括：

• 从android加速度计中获取倾斜角
• Android加速度计角度计算
• 如何用Android中的加速度计测量手机在XY平面上的倾斜度
• 如何检测装有加速度计的android设备的左、右倾斜？

你的目标是拥有这样的东西：

void oscEvent(OscMessage theOscMessage) {
   float xAccel = //parse theOscMessage to get X accelerometer reading
   float yAccel = //parse theOscMessage to get Y accelerometer reading
   float zAccel = //parse theOscMessage to get Z accelerometer reading

   float angle = //calculate angle
   println(angle);
}

在那里，你可以用角度值做你想做的任何事情。请注意，这可能要稍微复杂一些，因为我不确定您的Android应用程序是否会在一条消息中发送所有的加速度计值，或者它是否会被分成多个消息。在你真正理解这些信息的含义之前，你将不得不四处游玩。

Answer 2

import oscP5.*;
import netP5.*;
import toxi.geom.*;

OscP5 oscP5;
NetAddress myRemoteLocation;

float number0 = 0.0;
float number1 = 0.0;
float number2 = 0.0;
float number3 = 0.0;

float[] axis = new float[3];
Quaternion quat = new Quaternion(1, 0, 0, 0);

void setup() {
  size(1200, 600, P3D);
  oscP5 = new OscP5(this, 9000);
}

void draw() {
  background(0);
  lights();

  quat.set(number0, number1, number2, number3);
  axis = quat.toAxisAngle();

  pushMatrix();
  translate(width/2, height/2, -100);
  rotate(axis[0], axis[1], axis[2], axis[3]);
  box(330, 200, 40);
  popMatrix();
}

/* incoming osc message are forwarded to the oscEvent method. */
void oscEvent(OscMessage theOscMessage) {

  if ( theOscMessage.addrPattern().equals("/rotationvector/X") )
    number1 = theOscMessage.get(0).floatValue();
  if ( theOscMessage.addrPattern().equals("/rotationvector/Y") )
    number2 = theOscMessage.get(0).floatValue();
  if ( theOscMessage.addrPattern().equals("/rotationvector/Z") )
    number3 = theOscMessage.get(0).floatValue();
  if ( theOscMessage.addrPattern().equals("/rotationvector/cos") )
    number0 = theOscMessage.get(0).floatValue();
}

Answer 3

这里的解决方案只有一个传感器-加速度计+低通滤波器。

TODO:将加速度计和陀螺仪数据+ Kalman或互补滤波器组合在一起

为了实现互补滤波，需要了解陀螺的偏移值和陀螺的灵敏度。在哪里我可以找到三星银河的这些价值？

在处理过程中离线处理这些数据并获得精确的定位是很困难的，因为在处理过程中需要实现一些已经在android (如SensorManager.getRotationMatrix)中实现的功能。

http://plaw.info/2012/03/android-sensor-fusion-tutorial/

import oscP5.*;
import netP5.*;

OscP5 oscP5;
NetAddress myRemoteLocation;

float number1, number1a;
float number2, number2a;
float number3, number3a;
float r, b;
float x1, y1, x2, y2, cx, cy, a1, b1;
int rec1x = 150, rec1y = 150;

LowPass lp;

void setup() {
  size(550, 550);
  lp = new LowPass(10);
  oscP5 = new OscP5(this, 9000);
}

void draw() {
  background(50);

  b = number2 / sqrt(number1 * number1 + number3 * number3);
  r = atan(b);

  //accelerometer
  noStroke();
  fill(50, 20, 200, 80);
  rect(rec1x, rec1y, 250, 250);
  fill(0);
  ellipse(rec1x + (250/2), rec1y + (250/2), 240, 240);

  //acc_line
  cx = rec1x + (250/2);
  cy = rec1y + (250/2);
  lp.input(r);
  a1 = 120 * cos(lp.output);
  b1 = 120 * sin(lp.output);
  x1 = cx - a1;
  y1 = cy - b1;
  x2 = cx + a1;
  y2 = cy + b1;
  stroke(2, 2, 255);
  strokeWeight(3);
  line(x1, y1, x2, y2);
}

/* incoming osc message are forwarded to the oscEvent method. */
void oscEvent(OscMessage theOscMessage) {

  if ( theOscMessage.addrPattern().equals("/accelerometer/X") )
    //if ( theOscMessage.addrPattern().equals("/linearacceleration/X") )
    number1 = theOscMessage.get(0).floatValue();
  if ( theOscMessage.addrPattern().equals("/accelerometer/Y") )
    //if ( theOscMessage.addrPattern().equals("/linearacceleration/Y") )
    number2 = theOscMessage.get(0).floatValue();
  if ( theOscMessage.addrPattern().equals("/accelerometer/Z") )
    //if ( theOscMessage.addrPattern().equals("/linearacceleration/Z") )
    number3= theOscMessage.get(0).floatValue();
  if ( theOscMessage.addrPattern().equals("/gyroscope/X") )
    number1a = theOscMessage.get(0).floatValue();
  if ( theOscMessage.addrPattern().equals("/gyroscope/Y") )
    number2a = theOscMessage.get(0).floatValue();
  if ( theOscMessage.addrPattern().equals("/gyroscope/Z") )
    number3a = theOscMessage.get(0).floatValue();
}

class LowPass {
  ArrayList buffer;
  int len;
  float output;

  LowPass(int len) {
    this.len = len;
    buffer = new ArrayList(len);
    for (int i = 0; i < len; i++) {
      buffer.add(new Float(0.0));
    }
  }

  void input(float v) {
    buffer.add(new Float(v));
    buffer.remove(0);

    float sum = 0;
    for (int i=0; i<buffer.size (); i++) {
      Float fv = (Float)buffer.get(i);
      sum += fv.floatValue();
    }
    output = sum / buffer.size();
  }
}
