Autosar软件组件

Question

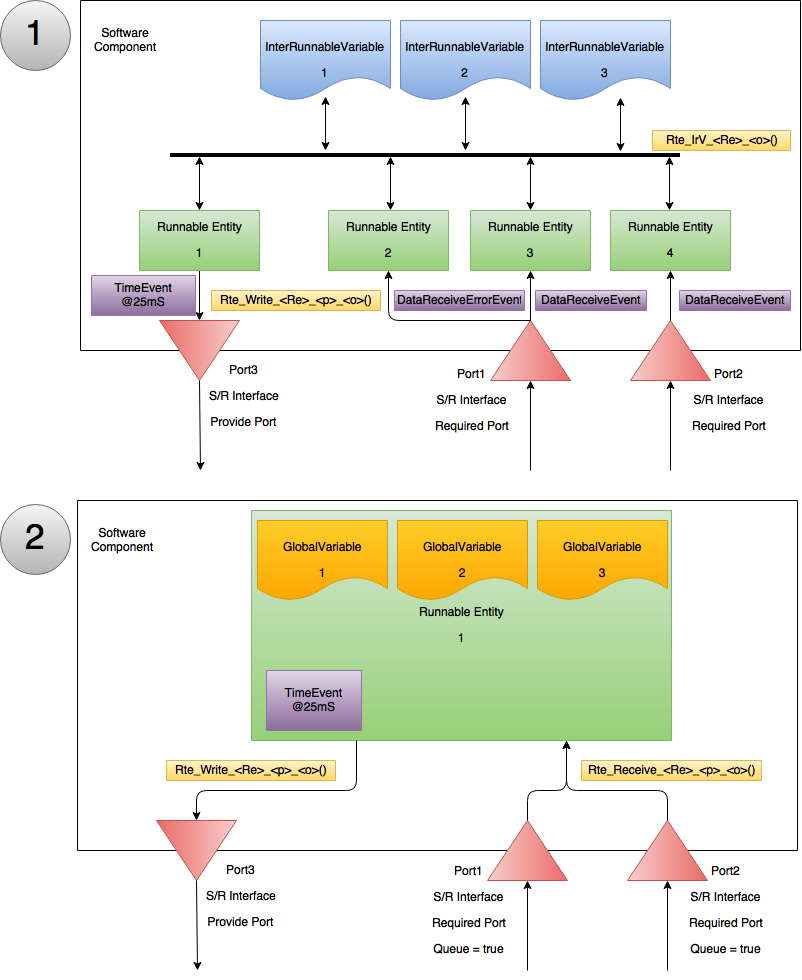

我读过几份AUTOSAR文件。现在，我关心的只是开发软件组件。我有两个软件组件设计，看看下面的图片。

​

​

解释：

1. 我从端口1和端口2获得了数据，每个端口都将与RunnableEntity通信，当新数据出现时，该端口将运行。然后，RunnableEntity将数据设置为InterRunnableVariable。主RunnableEntity，即RunnableEntity 1，将处理InterRunnableVariable以生成输出。
2. 数据自由地到达端口，等待在缓冲区中处理。然后，只有一个RunnableEntity在通用全局变量的帮助下对数据进行处理(全局变量的目的与InterRunnableVariable相同)。

我的问题是，

1. 设计1和2有效吗？
2. 如果设计1和2是正确的，那么根据时间过程、实现时间等，您更喜欢哪一种？
3. 密码正确吗？如何处理事件和InterRunnableVariable？

谢谢你的帮助。

====================Adding编码后的Comment========================

设计1

/* Runnable Entity 1*/
/* Event : TimeEvent 25ms */
void re1(void){
    data_output out;
    irv irv1 = Rte_IrvIread_re1_irv1();
    irv irv2 = Rte_IrvIread_re1_irv2();
    irv irv3 = Rte_IrvIread_re1_irv3();

    out = DataProcess(&irv1,&irv2,&irv3);

    Rte_Write_re1_port3_out();
}

/* Runnable Entity 2*/
/* Event : DataReceiveErrorEvent on port1 */
void re2(void){
    irv irv2 = Rte_IrvIread_re1_irv2();

    modify(&irv2);

    Rte_IrvIwrite_re1_irv2(irv2);
}

/* Runnable Entity 3*/
/* Event : DataReceiveEvent on port1 */
void re2(void){
    data_input1 in;
    Std_RetrunType status;

    irv irv1 = Rte_IrvIread_re1_irv1();
    status = Rte_Receive_re1_port1_input(&in);
    if (status == RTE_E_OK) {
        modify(&irv1,in);
        Rte_IrvIwrite_re1_irv1(irv1);
    }
}

/* Runnable Entity 4*/
/* Event : DataReceiveEvent on port2 */
void re2(void){
    data_input2 in;
    Std_RetrunType status;

    irv irv3 = Rte_IrvIread_re1_irv3();
    status = Rte_Receive_re1_port2_input2(&in);
    if (status == RTE_E_OK) {
        modify(&irv3,in2);
        Rte_IrvIwrite_re1_irv3(irv3);
    }
}

设计2

/*Global Variable*/
global_variable1 gvar1; /* Equal with InterVariable 1 in Design 1*/
global_variable2 gvar2; /* Equal with InterVariable 2 in Design 1*/
global_variable3 gvar3; /* Equal with InterVariable 3 in Design 1*/

/* Runnable Entity 1*/
/* Event : TimeEvent 25ms */
void re1(void){
    data_output out;
    GetData1()
    GetData2()


    out = GetOutputWithGlobalVariable();

    Rte_Write_re1_port3_out(out);
}

/* Get Data 1*/
void getData1(){
    Std_ReturnType status;　/* uint8  */
    data_input1 in;

    do {
        status = Rte_Receive_re1_port1_input1(&in);
        if (status == RTE_E_OK) {
            modifyGlobalVariable(in);
        }
    } while (status != RTE_E_NO_DATA && status != RTE_E_LOST_DATA);

    if(status != RTE_E_LOST_DATA){
        modifyGlobalVariableWhenError();
    }
    return;
}

/* Get Data 2*/
void getData2(){
    Std_ReturnType status;　/* uint8  */
    data_input2 in;

    do {
        status = Rte_Receive_re1_port2_input2(&in);
        if (_status == RTE_E_OK) {
            modifyGlobalVariable2(in);
        }
    } while (status != RTE_E_NO_DATA && status != RTE_E_LOST_DATA);

    return;
}

Answer 1

我认为这两种解决方案都是可行的。主要区别在于，在第一个解决方案中，生成的Rte将管理全局缓冲区，而在第二个设计中，您必须自己处理缓冲区。特别是，如果您有多个运行在同一个缓冲区中的运行程序，“Rte”将生成中断锁以保护数据一致性，或者在运行RunnableEntities的任务上下文不能相互中断时优化锁。

即使只有一个“RunnableEntity”(如第二个设计中所示)，TimingEvent也可能激活RunnableEntity和DataReceivedEvent (尽管我不明白为什么在第二个设计中忽略了DataReceivedEvent )。在本例中，“RunnableEntity”在访问相同数据的两个不同上下文中运行。

简而言之:我的建议是使用可互操作的变量，并让Rte处理数据的一致性、初始化等。创建软件组件描述可能需要付出更多的努力，但是您只需要使用生成的IrvRead/IrvW区函数就可以了。

Answer 2

实际上我更喜欢这里的第一个。

第二个问题在一定程度上取决于您的SWC描述，因为有端口数据访问的规范。根据这个定义，它取决于RTE是创建阻塞Rte_Receive还是非阻塞Rte_Receive.

SWS_Rte_01288如果dataReceivePointByArgument角色中的VariableAccess使用“事件”语义引用所需的VariableDataPrototype，则将生成非阻塞的Rte_Receive API。(SRS_Rte_00051)

SWS_Rte_07638 RTE生成器将拒绝配置是由dataReceivePointByValue角色中的VariableAccess引用的具有“事件”语义的VariableDataPrototype。(SRS_Rte_00018)

SWS_Rte_01290如果dataReceivePointByArgument角色中的VariableAccess使用“事件”语义引用所需的VariableDataPrototype，即由DataReceivedEvent引用，而DataReceivedEvent则由WaitPoint引用，则将生成阻塞的Rte_Receive API。(SRS_Rte_00051)

另一方面，我不确定阻塞Rte_Receive与基于TimingEvent的RunnableEntity调用之间会发生什么。

还应考虑以下几点：

RTE_E_LOST_DATA实际上意味着由于传入数据溢出队列而丢失数据(Rte_Receive只适用于swImplPoliy =排队，否则，如果swImplPolicy !=排队，则得到Rte_Read)。这不是一个过量的Std_ReturnType值，而是添加到返回值-> OverlayedError中的一个标志)

RTE_E_TIMEOUT将用于阻塞Rte_Receive

RTE_E_NO_DATA将用于非阻塞Rte_Receive。

然后，您应该检查如下：

Std_ReturnType status;
status = Rte_Receive_..(<instance>, <parameters>);
if (Rte_HasOverlayedError(status)) {
    // Handle e.g. RTE_E_LOST_DATA
}
// not with Rte_Receive - if(Rte_IsInfrastructureError(status)) { }
else { /* handle application error with error code status */
    status = Rte_ApplicationError(status);
}
