如何将3D和2D图形显示在一起？

Question

也就是一个谱图和另一个情节。

N = 1000000;
win = 3125;
no = floor(win/2);
nfft = floor(log2(N));
fs = 31250;
data = pm_data.ch4(1:N);
Fr = 20:10:5000;
t = 1/fs:1/fs:N/fs;
spectrogram(data,hann(win),no,Fr,fs,'yaxis');
colorbar;
set(gca,'Yscale','log')
plot(t,ai_data.ch1(1:N))

我试着在谱图前加上“稍等”，但没有用:\

Answer 1

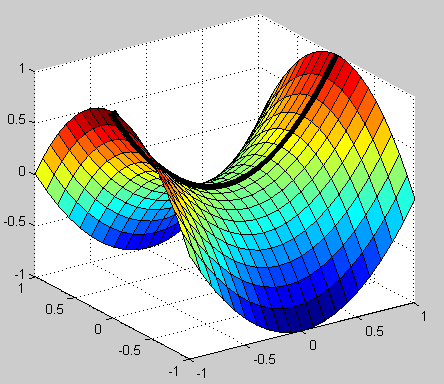

要将两个地块组合起来，它们必须有相同的轴。所以，你用plot绘制的二维曲线应该被plot3放到3D空间，就像excaza建议的那样。下面是一个简单的例子:抛物线上的抛物线。我用零表示plot3中的y坐标，用一条粗线和对比颜色把它与表面分开。

x = -1:0.1:1;
[X,Y] = meshgrid(x, x);
surf(X, Y, X.^2-Y.^2)
hold on
plot3(x, zeros(size(x)), x.^2, 'k', 'linewidth', 5)
hold off

​

​
