in图中的偏移geom_segment

Question

我正试图在ggplot中建立一个网络小区。两件事: 1)我需要将节点放在特定的(x，y)值上。这不是问题。2)网络情节是有指导的，但我需要能够显示从节点B到节点A的区别，而不是从节点A到节点B的差异。

这是我遇到麻烦的后一点。基本上，我需要抵消两条在节点之间并行运行的行。最终，线的权重将映射到某物上，但大致如下所示：

​

​

但是这些代码都是手工生成的(粘贴在下面以供参考)。我正试图在ggg图中完成偏移量，在这里，我已经有了节点位置的(x，y)对，以及(x，y)之间的连接的边缘列表。

offsetDf <- data.frame('x' = c(10, 40), 'y' = c(10, 30), 'startX' = c(13, 36.5), 'startY' = c(11, 29), 'endX' = c(37.5, 12), 'endY' = c(27, 13) )

ggplot(offsetDf, aes(x = x, y = y)) +
    geom_point(size = 13) +
    xlim(0,50) + ylim(0,50) +
    geom_segment(aes(x = startX, y = startY, xend = endX, yend = endY),
                 arrow = arrow(length = unit(.3, 'cm')))

我看过GGally和风水网，但它们都不像有任何东西能处理这个问题。我找到了一个构建了一些geom来实现这个功能的人--它有用于偏移和缩短段末端的输入(这样它们就不会一直指向节点)。它在这里的这个页面上(一直滚动到底部)：再加上这样

但它不再起作用了。当我尝试使用它时，我得到一个错误读数：

eval中的错误(expr，envir，expr)：找不到"eval“函数

做一些谷歌搜索，这似乎与最近一次对ggplot的重大改革有关(而且，作为一个程序员，我还没有足够的能力深入到引擎盖下，找出具体的修复方法)。有数以百计的地块，每个节点有10-20个节点，所以手工尝试和错误是不可能的。任何帮助都是非常感谢的。

Answer 1

假设这是两个节点。

tempNodes <- data.frame ('x' = c(10, 40), 'y' = c(10, 30) )

这些是有向线的端点(每个方向一个)。

data <- data.frame('x' = c(10,40), 'y' = c(10,30), 'xend' = c(40,10), 'yend' = c(30,10))

然后，我总结了从'geom_segment_plus‘代码借用的数学，并得到了这个。

segementsDf <- function(data, shorten.start, shorten.end, offset){

  data$dx = data$xend - data$x
  data$dy = data$yend - data$y
  data$dist = sqrt( data$dx^2 + data$dy^2 )
  data$px = data$dx/data$dist
  data$py = data$dy/data$dist

  data$x = data$x + data$px * shorten.start
  data$y = data$y + data$py * shorten.start
  data$xend = data$xend - data$px * shorten.end
  data$yend = data$yend - data$py * shorten.end
  data$x = data$x - data$py * offset
  data$xend = data$xend - data$py * offset
  data$y = data$y + data$px * offset
  data$yend = data$yend + data$px * offset

  return(data)
  }

所以如果我把它分配给像这样的“临时”：

temp <- segementsDf(data, 2.5, 2.5, 2)

然后我就可以在ggplot中运行它了：

ggplot(tempNodes, aes(x = x, y = y)) + geom_point(size = 12) + xlim(0,50) +
ylim(0,50) + geom_segment(data = temp, aes(x = x, xend = xend, y = y, yend = yend))

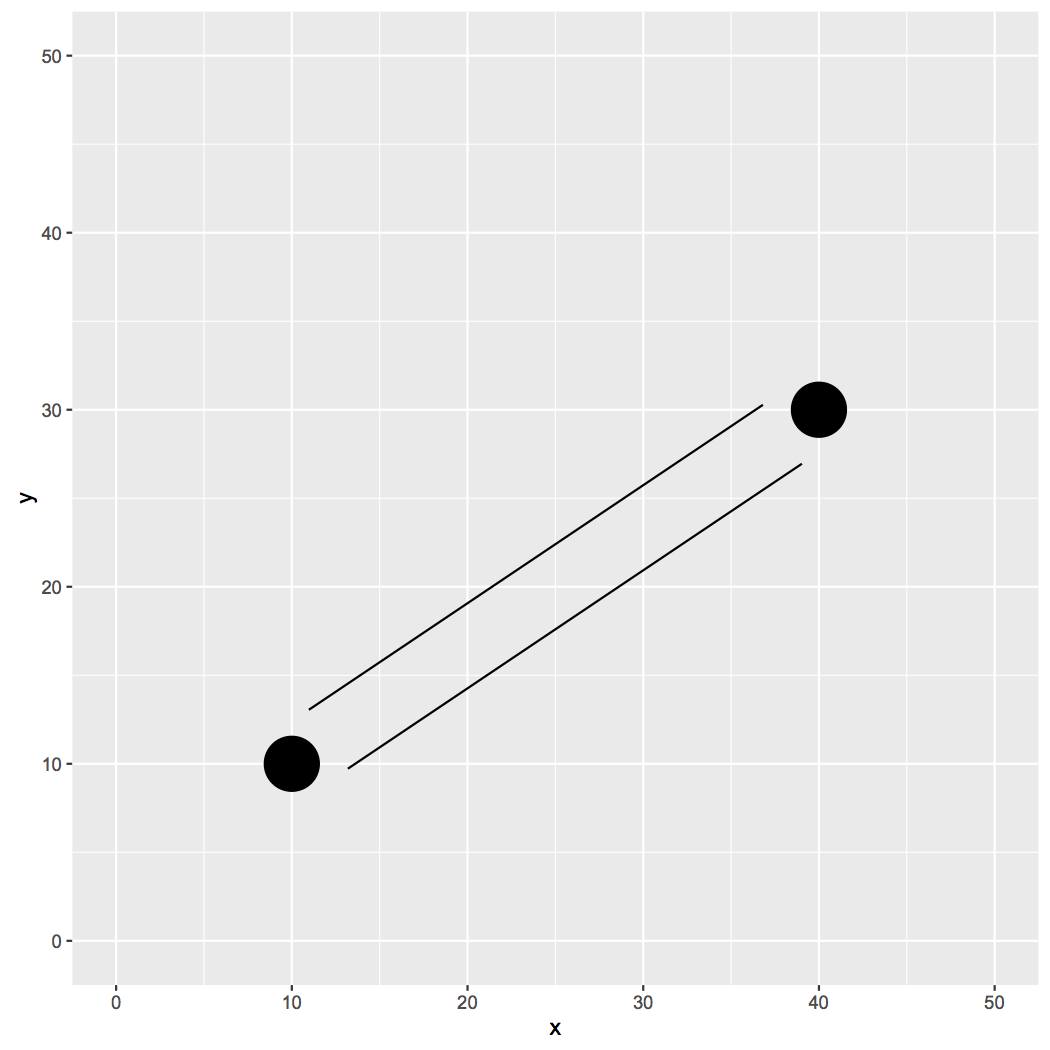

我得到了这个(暂时没有箭头，但非常接近.我可以修补偏移量和结束值)。

​

​

超级笨重(我会清理它一点来匹配工作流)，但现在它解决了这个问题。
