如何管理多个情节的传说

Question

我该如何处理这个问题？

clear all; close all; clc;
r = 0:5;
zeta = 0:0.1:1;
for i = 1:size(zeta(:))
    for j = 1:size(r(:))
    X(i,j) = sqrt((1+(2*zeta(i)*r(j))^2)/((1-r(j)^2)^2+ (2*zeta(i)*r(j))^2));
    end
    plot(r,X);
    xlabel('r = \omega/\omega_n');
    ylabel('M = \frac{X}{Y}');
    hold all
    grid
    [~,~,~,current_entries] = legend;
    legend([current_entries {sprintf('\zeta = %i',zeta(i))}]);
end
figure
plot(r,X)
grid

hold all命令似乎没有正常工作。我能做些什么来解决这个问题？

Answer 1

您将希望设置绘图的DisplayName属性。然后，当您创建legend时，标签将自动填充。

plot(r, X, 'DisplayName', 'name')

另外，您传递给sprintf用于传奇的字符串需要转义，因为sprintf认为\z是一个控制字符。

plot(r, X, 'DisplayName', sprintf('\\zeta = %0.1f',zeta(k)))

此外，推荐使用hold on而不是hold all。此外，在调用hold时指定轴句柄是最佳做法，以确保将其应用于当前轴。

hold(hax, 'on')

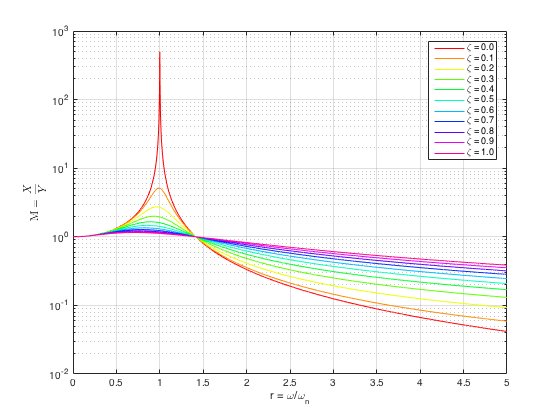

因此，如果我们将这些更改合并到您的绘图代码中(以及@R.Falque使用semilogy的想法)

r = 0:0.001:5;
zeta = 0:0.1:1;

hax = axes();

colors = hsv(numel(zeta));

for k = 1:numel(zeta)
    X = sqrt((1 + (2 * zeta(k) * r).^2) ./ ((1-r.^2).^2+ (2*zeta(k)*r).^2));
    semilogy(r, X, ...
               'DisplayName', sprintf('\\zeta = %0.1f',zeta(k)), ...
               'Color', colors(k,:));
    hold(hax, 'on')
end

grid(hax, 'on')

xlabel(hax, 'r = \omega/\omega_n', 'Interpreter', 'tex');
ylabel(hax, 'M = $\displaystyle\frac{X}{Y}$', 'Interpreter', 'latex');

L = legend('show');

​

​

Answer 2

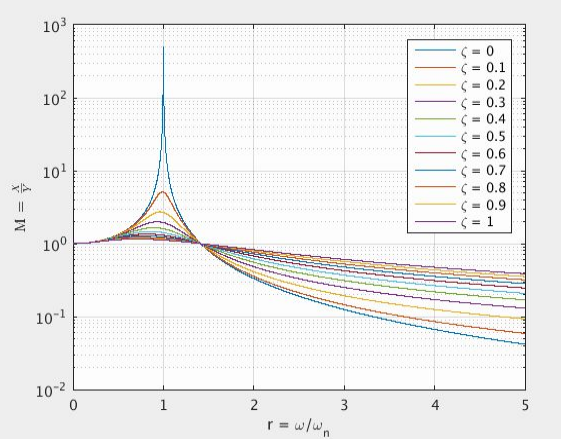

还可以使用单元格数组，如下所示：

clear all; close all; clc;
r = 0:0.001:5;
zeta = 0:0.1:1;

figure;
for i = 1:length(zeta)
    for j = 1:length(r)
        X(j) = sqrt((1+(2*zeta(i)*r(j))^2)/((1-r(j)^2)^2+ (2*zeta(i)*r(j))^2));
    end
    semilogy(r,X);
    hold on
    legend_string{i} = ['\zeta = ', num2str(zeta(i))];
end
hold off

grid
xlabel('r = \omega/\omega_n');
ylabel('M = $\frac{X}{Y}$','Interpreter', 'Latex');

legend(legend_string);

请注意，X定义中有一个错误(从X(i,j)更正为X(j))。

​

​
