如何治愈C# winforms曲线图的摇摆？

Question

我正在一个C# WPF应用程序中实现一些实时图表，但我使用的是WinForms图表，因为它们通常很容易处理，而且性能出奇地好。

不管怎么说，我已经把图表做得很好了，除了一个我一辈子都搞不懂的重大问题：

​

​

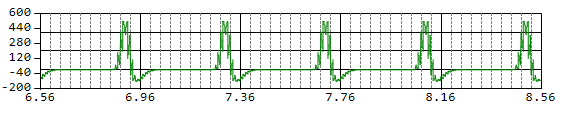

当我将数据添加到图表中时，它有时只是调整自身大小。有时候，它做了很多这样的事情，让自己摇摆，让图表变得非常烦人，让人难以阅读和处理。

，我的问题是：我如何才能防止这个该死的图表不断调整自身大小？！

一些补充资料：

图表包括在我的XAML中，如下所示：

<WindowsFormsHost Grid.Row="1" Grid.ColumnSpan="2" Margin="5">
  <winformchart:Chart Dock="Fill" x:Name="Session0Chart">
    <winformchart:Chart.ChartAreas>
      <winformchart:ChartArea/>
    </winformchart:Chart.ChartAreas>
  </winformchart:Chart>
</WindowsFormsHost>

获取通过以下方法初始化的：

// initialize it!
chart.Palette = ChartColorPalette.Bright;

// setup the labels
Font monoSpaceFont = new Font("Consolas", 10);
chart.ChartAreas[0].AxisX.LabelStyle.Font = monoSpaceFont;
chart.ChartAreas[0].AxisY.LabelStyle.Font = monoSpaceFont;

// set the axis limits appropriately
chart.ChartAreas[0].AxisY.Maximum = 600;
chart.ChartAreas[0].AxisY.Minimum = -200;

// set up grid lines and axis styles
chart.ChartAreas[0].AxisX.MinorGrid.Enabled = true;
chart.ChartAreas[0].AxisX.MinorGrid.LineDashStyle = ChartDashStyle.Dash;
chart.ChartAreas[0].AxisX.MinorGrid.LineColor = System.Drawing.Color.Gray;
chart.ChartAreas[0].AxisX.MinorGrid.Interval = 0.04;
chart.ChartAreas[0].AxisX.LabelStyle.Format = "F2";
chart.ChartAreas[0].AxisX.LabelAutoFitStyle = LabelAutoFitStyles.None;

chart.ChartAreas[0].AxisY.MajorGrid.Enabled = true;
chart.ChartAreas[0].AxisY.MajorGrid.LineDashStyle = ChartDashStyle.Solid;
chart.ChartAreas[0].AxisY.MajorGrid.Interval = 200;
chart.ChartAreas[0].AxisY.LabelAutoFitStyle = LabelAutoFitStyles.None;
chart.ChartAreas[0].AxisY.LabelStyle.Format = "F0";

chart.Series.Clear();

Series s = new Series();
s.ChartType = SeriesChartType.FastLine;
chart.Series.Add(s);
chart.Refresh();

并通过以下方式添加数据点：

// if we get too many points, remove the head
if (session.Chart.Series[0].Points.Count >= Properties.Settings.Default.ECGDataPoints)
{
    session.Chart.Series[0].Points.RemoveAt(0);
}

// add the points
for (int i = data.samples.Length - 1; i >= 0; i--)
{
    session.Chart.Series[0].Points.AddXY(session.ecgT, data.samples[i]);
    session.ecgT += session.ECGPeriod / (double)data.samples.Length;
}

// only look at the last few seconds
session.Chart.ChartAreas[0].AxisX.Maximum = session.ecgT;
session.Chart.ChartAreas[0].AxisX.Minimum = session.ecgT - Properties.Settings.Default.ECGTimeWindow;

您所能提供的任何帮助都将是非常感谢的，这已经让我疯狂了太久了！

Answer 1

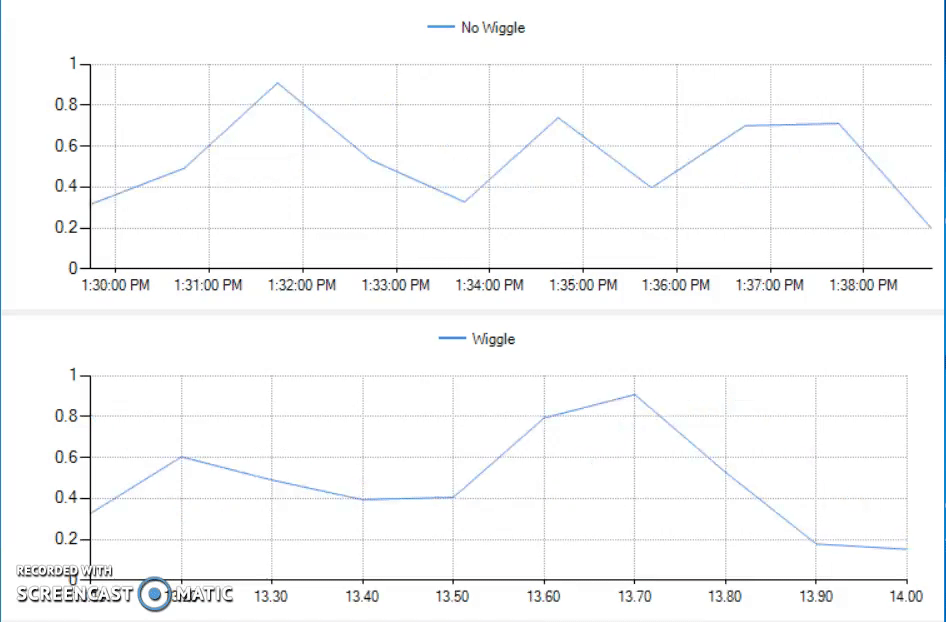

你应该让你的X轴DateTime，而不是double。反正是心电图..。摆动是由使用诸如0.10000000001234之类的值递增X轴引起的。

​

​

// No wiggle
        chartNoWiggle.Series[0].Points.AddXY(xdatetime, r.NextDouble());

        if (chartNoWiggle.Series[0].Points.Count > 10)
            chartNoWiggle.Series[0].Points.RemoveAt(0);

        chartNoWiggle.ChartAreas[0].AxisX.Minimum = chartNoWiggle.Series[0].Points[0].XValue;
        chartNoWiggle.ChartAreas[0].AxisX.Maximum = xdatetime.ToOADate();

        xdatetime = xdatetime.AddMinutes(1);

// Wiggle
        chartWiggle.Series[0].Points.AddXY(xdouble, r.NextDouble());

        if (chartWiggle.Series[0].Points.Count > 10)
            chartWiggle.Series[0].Points.RemoveAt(0);

        chartWiggle.ChartAreas[0].AxisX.Minimum = chartWiggle.Series[0].Points[0].XValue;
        chartWiggle.ChartAreas[0].AxisX.Maximum = xdouble;

        xdouble += 0.10000000001234;

Answer 2

chart.ChartAreas[0].InnerPlotPosition.X = 50;
chart.ChartAreas[0].InnerPlotPosition.Y = 5;
chart.ChartAreas[0].InnerPlotPosition.Width = 80;
chart.ChartAreas[0].InnerPlotPosition.Height = 80;

读这。

Answer 3

您可以设置ChartArea、Position和InnerPlotPosition以避免这些抖动。

chrt.ChartAreas[0].Position.Auto = false;
chrt.ChartAreas[0].Position.Height = 70;
chrt.ChartAreas[0].Position.Y = 5;

chrt.ChartAreas[0].InnerPlotPosition.Auto = false;
chrt.ChartAreas[0].InnerPlotPosition.Height = 50;
chrt.ChartAreas[0].InnerPlotPosition.Y = 10;
