西门子PLC S7 1200 TOF发行

Question

假设我有一个布尔输入，它可以自动切换它的状态。从0到1和从1到0设置一个循环。若要确定该周期是否有效，周期时间必须至少为10秒。

我可以确定一个半圆是否无效，但我不知道如何才能在周期结束时确定它是否无效。

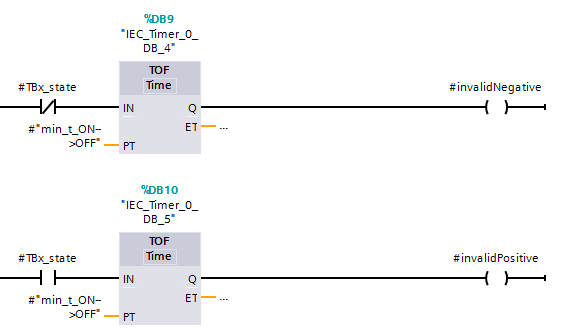

这就是我所拥有的：

​

​

Answer 1

您似乎在说，如果输入信号的状态在10秒内不稳定，您有一个无效的循环，您需要检查它。

要做到这一点，显然需要一个由每个转换触发的计时器。(我对你的PLC并不特别熟悉，但它们都很相似，所以我假设这就是你所拥有的，而在不同的过渡过程中，你会适当地触发两个。

正向过渡的无效过渡条件是：

        positive_input_transition_timer_q and  not  input

也就是说，定时器必须在运行，输入必须进入错误的状态。

现在，输入可能会很低，然后又会立即上升；您可能不想失去一个事实，即您有一个无效的转换。所以，您真正想要做的是锁定无效转换的检测。

我不擅长漂亮的梯形逻辑图形，所以我会用旧的风格写：

   --+----[ ]----[TON]----+------[/]-----[/]------( )------
     |   Input  Positive  |     Unlatch  Input  Invalid
     |         Transition |     Invalid         Positive
     |                    |     Positive        Cycle
     +--------[]----------+     Cycle
            Invalid
            Positive
            Cycle

负过渡需要相应的梯形。

想必，其他一些代码会注意到InvalidPositive，适当地响应，然后解锁条件。
