用于MapboxGL客户端的自托管向量块呈现错误

Question

我试图在Node.js中设置一个web服务器，该服务器使用MapboxGL JS在浏览器中提供要显示的向量块。向量块的数据存储在PostGIS数据库中。

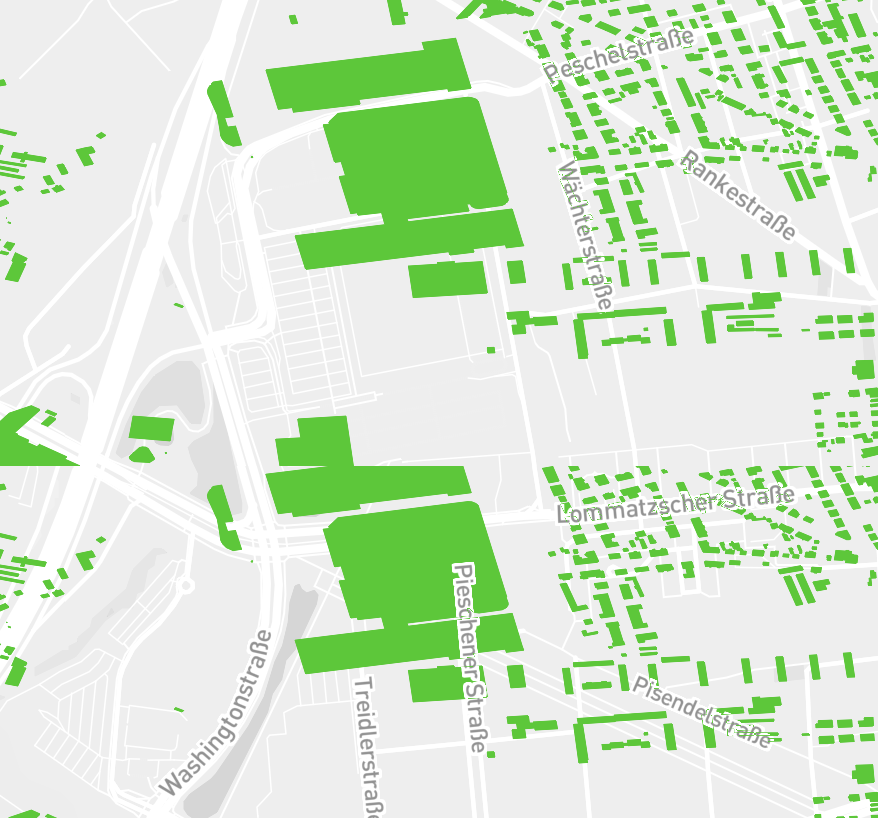

我当前的设置似乎是朝着正确的方向发展，因为我可以看到向量块正在加载并显示在浏览器中。然而，呈现的结果是不正确的(这是我的地图的一个部分的屏幕截图)：

​

​

绿色建筑脚印的上半部分在图像的下半部重复。我也注意到建筑物“改变”的位置时，放大和输出，表明瓷砖以某种方式呈现偏移或一个不正确的程度.导入的数据在SRID 4326中。

这是我的代码：

var zlib = require('zlib');

var express = require('express');
var mapnik = require('mapnik');
var Promise = require('promise');
var SphericalMercator = require('sphericalmercator');

var mercator = new SphericalMercator({
    size: 256 //tile size
});

mapnik.register_default_input_plugins();

var app = express();

app.get('/vector-tiles/:layerName/:z/:x/:y.pbf', function(req, res) {
    var options = {
        x: parseInt(req.params.x),
        y: parseInt(req.params.y),
        z: parseInt(req.params.z),
        layerName: req.params.layerName
    };
    makeVectorTile(options).then(function(vectorTile) {
        zlib.deflate(vectorTile, function(err, data) {
            if (err) return res.status(500).send(err.message);
            res.setHeader('Content-Encoding', 'deflate');
            res.setHeader('Content-Type', 'application/x-protobuf');
            res.send(data);
        });
    });
});

function makeVectorTile(options) {
    var extent = mercator.bbox(options.x, options.y, options.z, false, '4326');

    var map = new mapnik.Map(256, 256);
    map.extent = extent;

    var layer = new mapnik.Layer(options.layerName);
    layer.datasource = new mapnik.Datasource({
        type: 'postgis',
        dbname: 'databasename',
        table: options.layerName,
        user: 'username',
        password: 'password'
    });
    layer.styles = ['default'];
    map.add_layer(layer);
    return new Promise(function (resolve, reject) {
        var vtile = new mapnik.VectorTile(parseInt(options.z), parseInt(options.x), parseInt(options.y));
        map.render(vtile, function (err, vtile) {
            if (err) return reject(err);
            resolve(vtile.getData());
        });
    });
}

自定义向量数据源包括在地图中，如下所示：

var map = new mapboxgl.Map({
    container: 'map',
    style: 'mapbox://styles/mapbox/light-v8',
    zoom: 10,
    center: [13.739910, 51.051151]
});

map.on('style.load', function () {
    map.addSource('local', {
        type: 'vector',
        tiles: ["http://localhost:3333/vector-tiles/building/{z}/{x}/{y}.pbf"]
    });
    map.addLayer({
        "id": "park",
        "source": "local",
        "type": "fill",
        "source-layer": "building",
        "paint": {
            "fill-color": "#5DC73A"
        }
    });
});

Answer 1

上述示例代码中的地图使用了不正确的空间参考系统。向量tiles使用Web Mercator投影，但是mapnik是在WGS84中初始化的。当向mercator.bbox方法和mapnik.Map构造函数显式提供constructor时，向量块在客户端中呈现正确：

var extent = mercator.bbox(options.x, options.y, options.z, false, '3857');

var map = new mapnik.Map(256, 256, '+init=epsg:3857');
