Kibana可视化线性图，其中x是时间，Y是我的字段

Question

我的问题是，我不知道如何创建一个可视化在基巴纳4.4.1按字段。我已经把日志编入索引了。我按路径名搜索这个日志，每个日志都有我需要的字段。我的字段名为EACH.Algorithm，EACH.TotalCount。我想用线性图表创建一个可视化，其中X是时间(当日志到达logstash时)，而Y在时间上显示来自EACH.TotalCount的数字。每个可视化只适用于一个EACH.Algorithm。

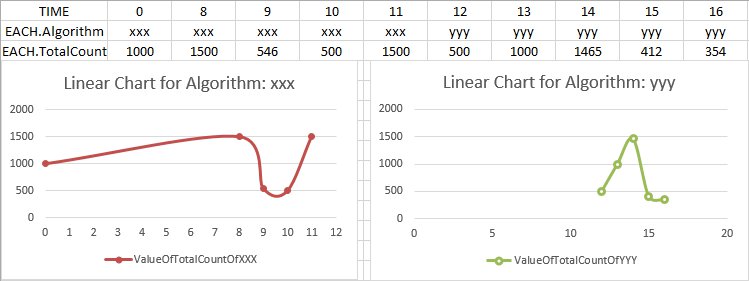

这张照片显示了我的预期。

​

正如您在TIME中所看到的，我将EACH.TotalCount的值计算出来。每个图表只适用于一种算法。实际上，我可以得到线性图表，但从unique count通过EACH.TotalCount。这是错误的。

Answer 1

要做到这一点，您需要通过logstash将数据输入elasticsearch。如果你不知道怎么做，就澄清你的问题。

我用以下脚本模拟了您的数据：

curl -XDELETE http://localhost:9200/logstash
curl -XPOST http://localhost:9200/logstash/data -d '{
    "@timestamp": "2016-02-26T08:32:00-0600",
    "algorithm": "xxx",
    "totalCount": 1000
}'
curl -XPOST http://localhost:9200/logstash/data -d '{
    "@timestamp": "2016-02-26T08:32:08-0600",
    "algorithm": "xxx",
    "totalCount": 1500
}'
curl -XPOST http://localhost:9200/logstash/data -d '{
    "@timestamp": "2016-02-26T08:32:09-0600",
    "algorithm": "xxx",
    "totalCount": 546
}'
curl -XPOST http://localhost:9200/logstash/data -d '{
    "@timestamp": "2016-02-26T08:32:10-0600",
    "algorithm": "xxx",
    "totalCount": 500
}'
curl -XPOST http://localhost:9200/logstash/data -d '{
    "@timestamp": "2016-02-26T08:32:11-0600",
    "algorithm": "xxx",
    "totalCount": 1500
}'
curl -XPOST http://localhost:9200/logstash/data -d '{
    "@timestamp": "2016-02-26T08:32:12-0600",
    "algorithm": "yyy",
    "totalCount": 500
}'
curl -XPOST http://localhost:9200/logstash/data -d '{
    "@timestamp": "2016-02-26T08:32:13-0600",
    "algorithm": "yyy",
    "totalCount": 1000
}'
curl -XPOST http://localhost:9200/logstash/data -d '{
    "@timestamp": "2016-02-26T08:32:14-0600",
    "algorithm": "yyy",
    "totalCount": 1465
}'
curl -XPOST http://localhost:9200/logstash/data -d '{
    "@timestamp": "2016-02-26T08:32:15-0600",
    "algorithm": "yyy",
    "totalCount": 412
}'
curl -XPOST http://localhost:9200/logstash/data -d '{
    "@timestamp": "2016-02-26T08:32:16-0600",
    "algorithm": "yyy",
    "totalCount": 354
}'

所以现在我们需要建立可视化。进入可视化部分并创建一个新的线条图。然后选择以下选项：

• 关于Y轴
  • 选择sum of totalCount字段

​

• 关于X轴
  • 选择Split Chart
  • 选择Terms
  • 选择Field of algorithm.raw (logstash应该为您创建该字段)
  • 点击底部的Add sub-buckets
  • 选择Date Histogram
  • 选择Field of @timestamp
  • 选择Interval of second

​

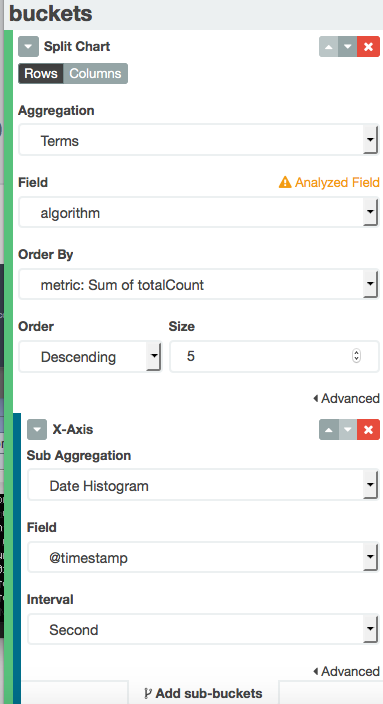

你最终会得到这样的结果：

​

​

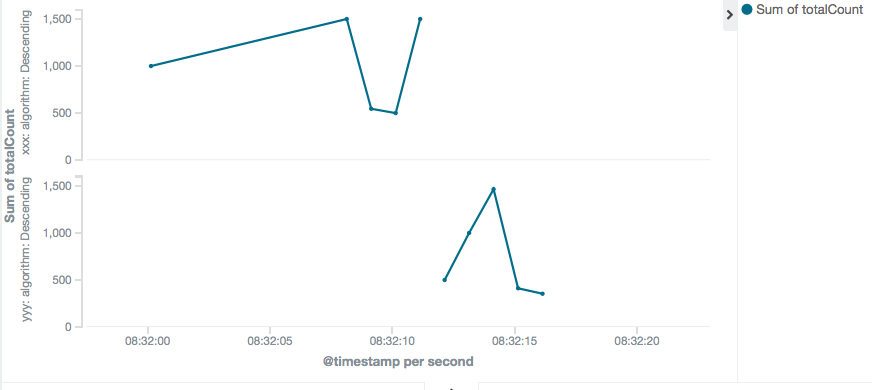

你的视觉效果会是这样的：

​

​

如果您想要像图像中那样的曲线，请转到options选项卡并选择smooth lines。
