WebGL翻译问题

Question

我是WebGL的新手。我正在试验矩阵运算，尝试各种操作，如旋转，反射，缩放和平移。我正在使用“交互式计算机图形学，一个自上而下的方法与WebGL (第七版)”和助手库加载着色器。

除了翻译，所有这些都很好。我正在绘制一个简单的2D三角形(现在使用剪辑坐标来保持简单)，并试图将三角形从x轴的原点(x轴中的0.5，y轴中的-0.5 )移开。

这是顶点着色器中的代码：

<script id="vertex-shader" type="x-shader/x-vertex">
attribute vec4 vPosition;

void main()
{
    mat4 translationMatrix = mat4(
    1, 0, 0, -0.5,
    0, 1, 0, -0.5,
    0, 0, 1, 0,
    0, 0, 0, 1 );

    gl_Position = translationMatrix * vPosition;
}
</script>

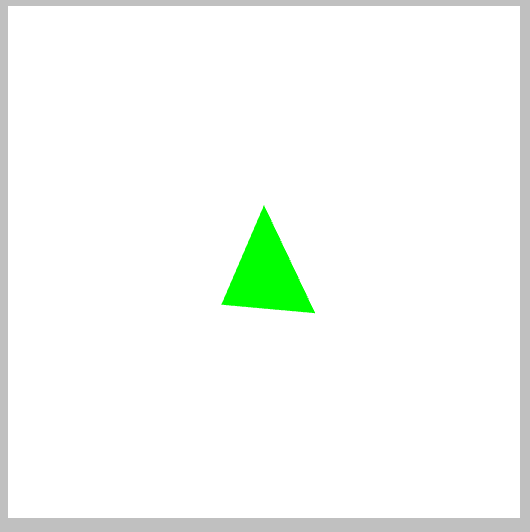

然而，三角形是倾斜的，没有像我预期的那样被翻译。

这是我的js文件中的代码: var gl；

window.onload = function init()
{
    var canvas = document.getElementById( "gl-canvas" );
    gl = WebGLUtils.setupWebGL( canvas );
    if ( !gl ) {
        alert( "WebGL isn't available" );
    }

    var vertices = [-0.2, -0.2, 0, 0.2, 0.2, -0.2];

    gl.viewport( 0, 0, canvas.width, canvas.height );
    gl.clearColor( 1.0, 1.0, 1.0, 1.0 );

    //  Load shaders and initialize attribute buffers
    var program = initShaders( gl, "vertex-shader", "fragment-shader" );

    gl.useProgram( program );

    // Load the data into the GPU
    var bufferId = gl.createBuffer();
    gl.bindBuffer( gl.ARRAY_BUFFER, bufferId );
    gl.bufferData( gl.ARRAY_BUFFER, flatten(vertices), gl.STATIC_DRAW );

   // Associate out shader variables with our data buffer
   var vPosition = gl.getAttribLocation( program, "vPosition" );
   gl.vertexAttribPointer( vPosition, 2, gl.FLOAT, false, 0, 0 );
   gl.enableVertexAttribArray( vPosition );

   render();
};

function render()
{
    gl.clear( gl.COLOR_BUFFER_BIT );
    gl.drawArrays( gl.TRIANGLES, 0, 3 );
}

这是翻译后的内容：

​

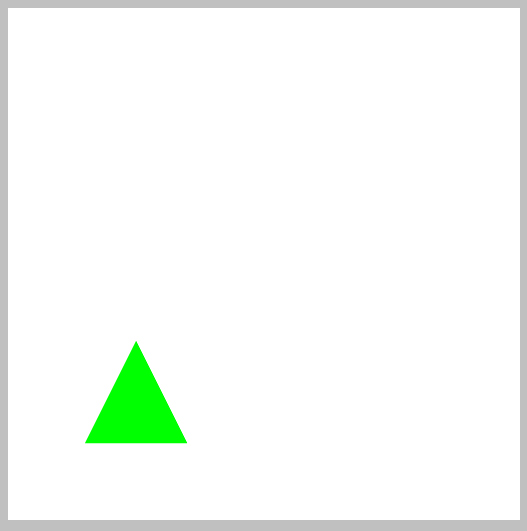

这种方法有效：

顶点着色器：

<script id="vertex-shader" type="x-shader/x-vertex">
    attribute vec4 vPosition;
    uniform mat4 translationMatrix;
    void main()
    {
        gl_Position = translationMatrix * vPosition;
    }
</script>

..。和js文件：

var gl;
var translationMatrix;
var translationMatrixLoc;

window.onload = function init()
{
    var canvas = document.getElementById( "gl-canvas" );
    gl = WebGLUtils.setupWebGL( canvas );
    if ( !gl ) {
        alert( "WebGL isn't available" );
    }

    var vertices = [-0.2, -0.2, 0, 0.2, 0.2, -0.2];

    gl.viewport( 0, 0, canvas.width, canvas.height );
    gl.clearColor( 1.0, 1.0, 1.0, 1.0 );

    //  Load shaders and initialize attribute buffers
    var program = initShaders( gl, "vertex-shader", "fragment-shader" );

    gl.useProgram( program );

    // Load the data into the GPU
    var bufferId = gl.createBuffer();
    gl.bindBuffer( gl.ARRAY_BUFFER, bufferId );
    gl.bufferData( gl.ARRAY_BUFFER, flatten(vertices), gl.STATIC_DRAW );

    // Associate out shader variables with our data buffer
    var vPosition = gl.getAttribLocation( program, "vPosition" );
    gl.vertexAttribPointer( vPosition, 2, gl.FLOAT, false, 0, 0 );
    gl.enableVertexAttribArray( vPosition );

    // Works for translation
    translationMatrix = mat4();
    var d = vec3(-0.5, -0.5, 0.0);
    translationMatrix = mult(translationMatrix, translate(d));

    // Debug print the matrix contents
    matToStr(translationMatrix);

    /*
    // It prints out as
    1,  0,  0,  -0.5
    0,  1,  0,  -0.5
    0,  0,  1,  0
    0,  0,  0,  1
    */

    translationMatrixLoc = gl.getUniformLocation(program, "translationMatrix");
    gl.uniformMatrix4fv(translationMatrixLoc, false, flatten(translationMatrix));

   render();
};

function render()
{
    gl.clear( gl.COLOR_BUFFER_BIT );
    gl.drawArrays( gl.TRIANGLES, 0, 3 );
}

function matToStr(matrix) {
    var output = "";
    for (var i = 0; i<4; i++) {
        output = output + matrix[i] + "\r\n";
    }
    console.log(output);
}

​

​

为什么会发生这种情况？当我在.js文件中创建转换矩阵并将其作为统一变量发送到顶点着色器时，它可以工作。

Answer 1

GLSL mat4()参数是https://www.opengl.org/wiki/Data_Type_(GLSL)#Matrix_constructors)，所以您可能想要编写

mat4 translationMatrix = mat4(
1,    0,    0, 0,   // first column
0,    1,    0, 0,   // second column
0,    0,    1, 0,   // third column
-0.5, -0.5, 0, 1 ); // translation goes here :-)
