时间序列图中文件中数据的垂直线

Question

我目前正在做一个项目，在我的地方绘制湿度和温度的发展图。因此，我使用一个覆盆子π2与拉斯皮恩杰西和一个DHT-2。

最后，它归结为一个文件每天，存储所有30秒的测量。该文件名为: 2016-01-30_Temp_Hum_data，并包含以下数据

2016-01-30-19:30:03 22.0 50.2
2016-01-30-19:30:34 22.0 50.2
2016-01-30-19:31:04 22.0 50.3
2016-01-30-19:31:35 22.0 50.3
2016-01-30-19:32:05 22.0 50.2

第一部分是时间戳，第二个值由一个空间隔开，然后是温度，然后是湿度。

现在，我用下面的脚本来绘制这幅图，这个脚本由bash文件中的for-循环调用，该脚本遍历我前面描述的所有数据文件。

!/usr/bin/gnuplot
reset

# This command works for a linux computer. In linux, you need to specify the exact location of
# the font you want to use
set terminal png notransparent rounded giant font "/usr/share/fonts/msttcore/arial.ttf" 24 \
  size 2600,960

# nomirror means do not put tics on the opposite side of the plot
set xtics nomirror
set ytics nomirror

# Line style for axes
# Define a line style (we're calling it 80) and set
# lt = linetype to 0 (dashed line)
# lc = linecolor to a gray defined by that number
set style line 80 lt 0 lc rgb "#808080"

# Line style for lines
set style line 1 lt 1 lc rgb "#A00000" lw 4
set style line 2 lt 1 lc rgb "#00A000" lw 4

# Add line at 70
# Draw a line from the right end of the graph to the left end of the graph at
# the y value of 70
# The line should not have an arrowhead
# Linewidth = 4
# Linecolor = black
# It should be in front of anything else drawn
set arrow from graph 0,first 70 to graph 1, first 70 nohead lw 2 lc rgb "#500000" front
set arrow from graph 0,first 50 to graph 1, first 50 nohead lw 2 lc rgb "#005000" front
set arrow from graph 0,first 20 to graph 1, first 20 nohead lw 2 lc rgb "#005000" front

# Put a label 80% hum at 80% the width of the graph and y = -2 (it will be just above the line drawn)
set label "70%" at graph 0.8, first 72
set label "50%" at graph 0.8, first 48
set label "20°C" at graph 0.8, first 22

# Define data
set xdata time
set timefmt "%Y-%m-%d-%H:%M:%S"
set format x "%H"
set xlabel "time"

set ylabel "values"
set yrange [10:80]

heading="Kueche Temperatur und Luftfeuchtigkeit " . timestamp
set title heading
set key reverse Left outside
set grid

set style data lines

plot datafile  using 1:2 ls 1 title "",datafile  using 1:3 ls 2 title ""

它像这样工作得很好，但现在每当我开始做饭或洗衣机时，我都做了一个节点，并制作了一个这样的文件：

2016-01-30-15:00:00 cooking
2016-01-22-19:00:00 washing machine
2016-01-23-12:30:00 washing machine

现在，我想添加以下功能。如果烹饪/洗涤文件中有一个条目属于地块的x范围，我想要一个从底部到顶部的垂直线，上面写着“烹饪”或“洗衣机”。

不幸的是，在某一时刻，我甚至没有得到一条垂直线。我尝试了set arrow from 15,0 to 15,100 nohead lw 2 lc rgb "#500000" front和set arrow from 2016-01-30-19:00:00,0 to 2016-01-30-19:00:00,100 no head lw 2 lc rgb "#500000" front，以及我在网上找到的其他几个例子，但是都没有效果。

有谁能帮我找个办法

1. 至少在我的时间序列图上画一条垂直线
2. 或者更好的是，告诉我如何能够自动检测到附加文件中是否有一个点属于实际绘图的x范围，并根据该文件添加垂直行？

提前谢谢！！

Answer 1

我不打算在这里复制你的整个剧本，但是集中在你要问的部分--增加垂直线。

我将在图的顶部添加标签，这样做将需要添加一些额外的顶部边距，以使它们适合。如果你把它们放在图表本身，你就不需要这个额外的上边距。此外，绘制垂直线变得容易得多，因为你已经固定了范围。我们仍然可以在不这样做的情况下完成这项工作，但是我们需要创建一个图，计算出它所使用的yrange，然后使用该计算的yrange绘制新的图，或者使用stats命令来计算出它(我们实际上需要stats命令稍后才能计算出xrange)。我们用固定的范围来避免这一点。

我需要演示的最小设置如下：

set xdata time
set timefmt "%Y-%m-%d-%H:%M:%S"
set format x "%m/%d"
set yrange [10:80]
set tmargin at screen .9
unset key

当您将其编织到完整的脚本中时，您可以添加附加细节(标题、轴标签等)。我还更改了x轴标签，以明确线是在正确的地方绘制(您将使用您的原始标签)。您可能需要调整标题的偏移量，以避免行标签和标题之间的冲突。

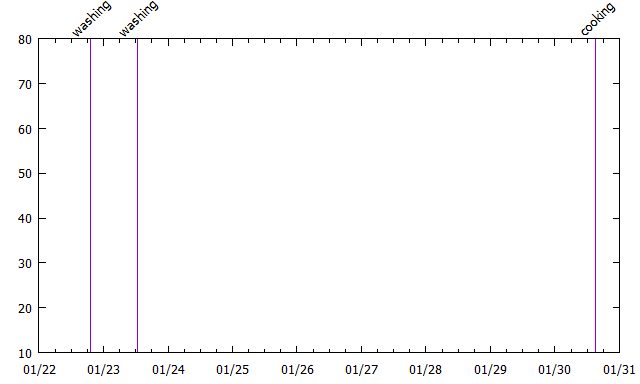

最后，我们可以用以下方法绘制垂直行和标签(您希望将其与现有的绘图命令结合起来)

plot datafile u 1:(10):(0):(70) with vectors nohead,\
    "" u 1:(80):2 with labels offset 0,char 1.1 rotate by 45

我们使用向量样式(help vectors)，它需要四个值: x、y、x_delta和y_delta。由于我们想要垂直线，我们将x_delta设置为0，当我们从底部(y=10)到顶部(y=80)时，我们可以将y设置为10，而y_delta设置为70 (80-10)。

当然，标签要简单得多。在这里，我们将标签放置在图形的顶部(向上移动1.1个字符将其置于图形之上)，并旋转以避免重叠标签。

​

​

不幸的是，这里有一个问题。垂直行文件的范围可能会破坏从原始文件确定的范围。这可以通过使用stats命令来修复，然后修复范围。stats命令不喜欢时间序列数据，但是我们可以作为第一个步骤(在set xdata time之前)手动解析时间序列。

如果我们将以下两个命令放在脚本的最顶端

stats datafile u (strptime("%Y-%m-%d-%H:%M:%S",strcol(1))) nooutput
set xrange[STATS_min:STATS_max]

它将根据数据文件中的范围修复xrange，因此我们没有这个问题。

原始示例数据与绘制垂直线所提供的数据没有任何重叠。为了演示这一点，我在数据文件的开头增加了一行，

2016-01-30-12:30:03 30.0 70.2

强迫有重叠。因此，接受原始脚本，在开头添加这些额外的命令(stats和xrange)，并将两个新的绘图命令添加到现有的plot命令中(该命令现在读取)。

plot datafile1 using 1:2 ls 1 title "",\
     ""  using 1:3 ls 2 title "", \
     datafile2 u 1:(10):(0):(70) with vectors nohead title "",\
     "" u 1:(80):2 with labels offset 0,char 1.1 rotate by 45 title ""

)，我们获得

​

​

这里我没有使用你的set终端命令，所以字体看起来可能不一样。您可能需要对大小和偏移进行一些调整，以生成您满意的最终绘图，但这将增加您的原始需求。我也没有在这里添加额外的页边距，因为标题自动做到了这一点。但是，如果您需要将标题向上移动以避免使用标签(在本例中我没有这样做)，那么您可能需要添加一些额外的空白。
