Question

我正在尝试使用Win2D/C#来投射一个图像，使用一个高架投影仪，我需要使用一个Win2D效果来做Keystone校正(预扭曲图像)作为最后一步。

基本上，我正在绘制一个矩形，然后尝试在呈现之前使用一个Transform3DEffect来扭曲它。我不知道要用什么矩阵转换组合才能让它工作。做一个完整的相机投影似乎是过火，因为我只需要在一个方向弯曲(见下图)。我应该使用什么转换？

​

​

Answer 1

使用像下面这样的图像，可以获得类似的效果。

https://i.stack.imgur.com/5QnEm.png

​

​

我不知道是什么导致了“弯曲”。

创建位移映射的代码(使用GDI+，因为您可以快速设置像素)。你能找到的LockBitmap 这里

static void DrawDisplacement(int width, int height, LockBitmap lbmp)
    {
        for (int x = 0; x < width; x++)
            for (int y = 0; y < height; y++)
            {
                int roff = (int)((((width >> 1) - x) / (float)(width >> 1)) * ((height - y) / (float)height) * 127);
                int goff = 0;

                lbmp.SetPixel(x, y, Color.FromArgb(127 - roff, 127 - goff, 0));
            }
    }

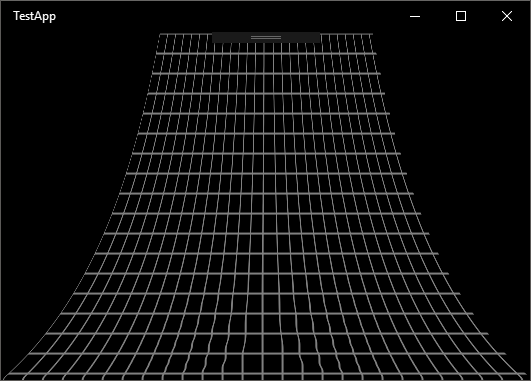

在Win2D中绘制的内容如下所示，其中displacementImage是加载的文件，屏幕外是我绘制网格的“CanvasRenderTarget”。

//Scaling for fitting the image to the content
ICanvasImage scaledDisplacement = new Transform2DEffect
{
    BorderMode = EffectBorderMode.Hard,
    Source = displacementImage,
    TransformMatrix = Matrix3x2.CreateScale((float) (sender.Size.Width / displacementImage.Bounds.Width), (float) (sender.Size.Height / displacementImage.Bounds.Height)),
    Sharpness = 1f,
    BufferPrecision = CanvasBufferPrecision.Precision32Float,
    InterpolationMode = CanvasImageInterpolation.HighQualityCubic,
};

//Blurring, for a better result
ICanvasImage displacement = new GaussianBlurEffect
{
    BorderMode = EffectBorderMode.Hard,
    Source = scaledDisplacement,
    BufferPrecision = CanvasBufferPrecision.Precision32Float,
    BlurAmount = 2,
    Optimization = EffectOptimization.Quality,
};

ICanvasImage graphicsEffect = new DisplacementMapEffect
{
    Source = offscreen,
    Displacement = displacement,
    XChannelSelect = EffectChannelSelect.Red,
    YChannelSelect = EffectChannelSelect.Green,
    Amount = 800,//change for more or less displacement
    BufferPrecision = CanvasBufferPrecision.Precision32Float,
};
