matlab代码块接受值的Simulink

Question

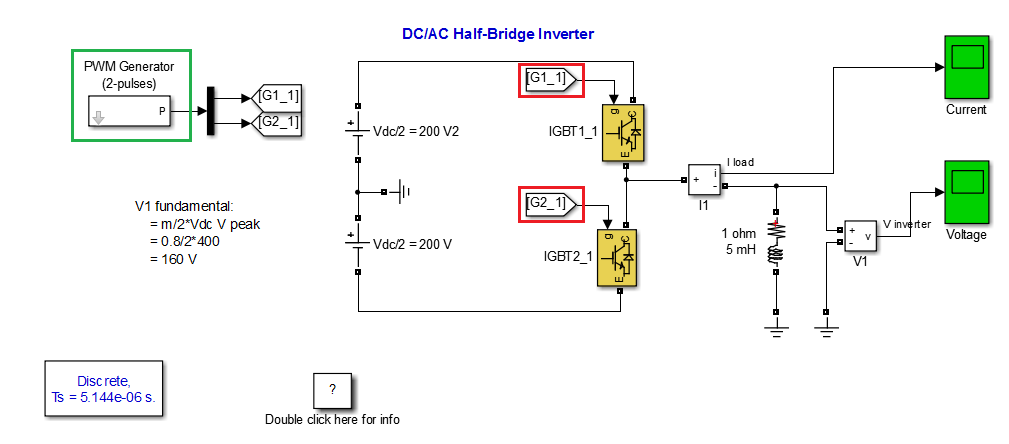

我有以下的Simulink模型: DC/AC半桥逆变器，它使用脉宽调制块(在绿帧内)来产生IGBT的开关信号，来自块的(在红色帧内)使用Goto块接收来自的信号，然后将它作为输出传递给IGBT。

​

​

我正在尝试使用Matlab代码构建一个自定义PWM：

clc;
close all;
clear all;
t=0:0.001:1;
s=sawtooth(2*pi*10*t+pi);
m=0.75*sin(2*pi*1*t);
n=length(s);
for i=1:n
    if (m(i)>=s(i))
        pwm(i)=1;
    elseif (m(i)<=s(i))
        pwm(i)=0;
    end
end
plot(t,pwm,'-g',t,m,'--r',t,s,'--b');
grid on;
ylabel('Amplitude');
xlabel('Time index');
title('PWM Wave');
axis([0 1 -1.5 1.5]);

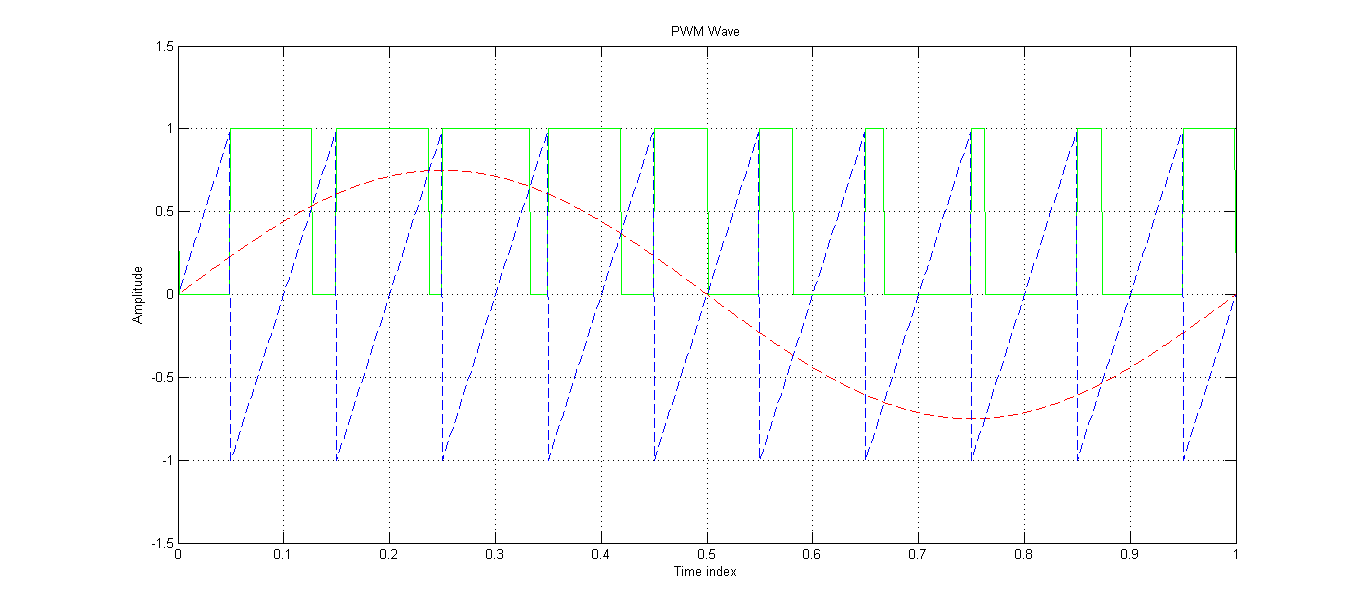

下面是这个阴谋的结果：

​

​

我的问题:

我知道t包含时间值， pwm 包含脉宽调制值，所以我想知道如何从Matlab代码中“以某种方式”将数据重定向到IGBT中，这样我就可以将它们作为开关信号使用。

Answer 1

这样做有多种方法，但最简单的方法是只使用来自工作空间块作为PWM Generator (2 Pulses)块的直接替代。

运行MATLAB代码来定义MATLAB中的变量，并且(假设您的G1_1和G2_1信号是相互否定的)使用[t(:) pwm(:) ~pwm(:)]作为块的数据参数。

还要注意，您不需要代码中的循环：

pwm = (m >= s);

或者，如果您需要它们是双倍而不是逻辑，那么

pwm = double(m >= s);
