在R中生成一个用于打印的Sankey图

Question

我正试图用R为打印报告制作一个Sankey图。我目前已经使用了两种方法来完成这个任务，但是也没有达到我想要的效果。

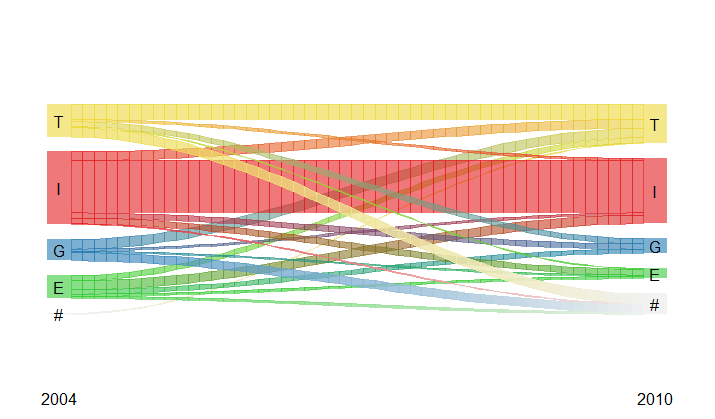

第一个函数使用Riverplot函数，并生成以下内容：

​

这个图的问题是，我无法解决如何控制图周围的空格(它似乎是固定的，并且不适应不同大小的数据集)或注释文本的位置。我想对一些相似但大小不同的数据集重复这个图，但是文本放置在其位置上是非常不同的。这是我目前用于添加文本注释的代码：

riverplot(a, srt = 0)
y_lim<-par("yaxp") #gets y axis limits to spicify text placements
#  text(1.5,y_lim[1], Name,font=2) #labels plot with Name (LA)
text(1,y_lim[1],"2004")
text(2,y_lim[1],"2010")

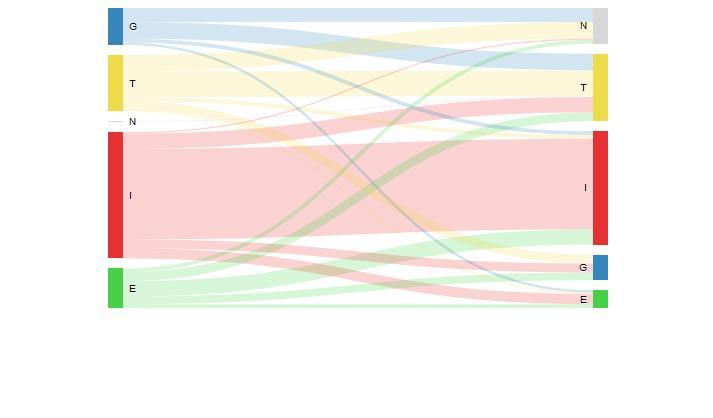

第二种方法使用rCharts并生成以下内容：

​

我在这方面的问题是：(a)我想确定每一边类别的顺序(如第一幅图像)和(b)我想对图表进行注释，就像在第一幅图像中一样。我的问题是：

1. 如何微调Riverplot图形(第一张图像)的格式，或者，
2. 如何向rCharts Sankey绘图添加注释(我猜想这可能是通过脚本部分，但我对rCharts、d3和javascript还不熟悉)，
3. 是否可以在rCharts sankey图中修复类别的顺序。

Answer 1

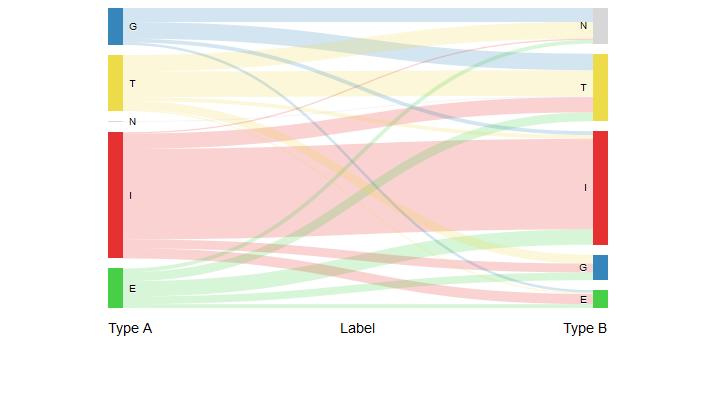

经过大量的修改和整理代码后，我成功地产生了我想要的东西(解决了我最初问题的第2点)。

代码可以在许多地方进行改进，而且可能会做得更优雅一些，但我已经将其包括在下面，以防它对其他人有所帮助。

sankeyPlot$setTemplate(
  afterScript = "
<script>

var cscale = d3.scale.ordinal()
.domain(['N','E', 'G' ,'I','T','N ','E ', 'G ' ,'I ','T '])
.range(['#d3d3d3', '#32ca32', '#1f78b4', '#e31a1c','#ecd736','#d3d3d3',    '#32ca32', '#1f78b4', '#e31a1c','#ecd736'])



d3.selectAll('#{{ chartId }} svg path.link')
.style('stroke', function(d){
return cscale(d.source.name);
//returns grey links
})

d3.selectAll('#{{ chartId }} svg .node rect')
.style('fill', function(d){
return cscale(d.name)
})
.style('stroke', 'none')

var text_box = d3.selectAll('#{{ chartId }}').append('svg')
    .attr('width', 500)
    .attr('height', 100)

var TextData = [
    { 'cx': 0, 'cy': 20 ,'label': 'Type A', 'pos': 'left'},
    { 'cx': 250, 'cy': 20,'label': 'Label','pos': 'middle'},
    { 'cx': 500, 'cy': 20, 'label': 'Type B','pos': 'end'}];

var text = text_box.selectAll('text')
                    .data(TextData)
                    .enter()
                    .append('text');

//Add the text attributes
var textLabels = text
             .attr('x', function(d) { return d.cx; })
             .attr('y', function(d) { return d.cy; })
             .text( function (d) { return d.label ; })
              .attr('text-anchor', function(d) { return d.pos ;})
             .attr('font-family', 'sans-serif')
             .attr('font-size', '14px')
             .attr('fill', 'black');

</script>
")
