Question 1:

<blockquote>
 ... not sure .. how exactly deep and shallow history works?
</blockquote>

Answer 1:

Note this:

<blockquote>
 A shallow history is indicated by a small circle containing an "H". It applies to the state region that directly encloses it.

 Shallow history pseudostate represents the most recent active substate of its containing state (but not the substates of that substate). ...

 Source: <a href="http://www.uml-diagrams.org/state-machine-diagrams.html#shallow-history-pseudostate" rel="nofollow noreferrer">http://www.uml-diagrams.org/state-machine-diagrams.html#shallow-history-pseudostate</a>
</blockquote>

Question 2:

<blockquote>
 ... I'm not sure if I always should start from initial point, which is outside of all composites?
</blockquote>

Answer 2:

Yes. You start from the Initial Pseudostate of the root state (A in this case).

Example:

For the given state-chart and event chain, you would get the following result (simulated with Rhapsody):

after default transition to A

<ul>
<li>value of x (transition to A): <code>x = 3</code></li>
<li>value of x (entry A): <code>x = x * 2 = 6</code></li>
<li>new state: A</li>
</ul>

after default transition to A::B

<ul>
<li>new state: A::B</li>
<li>value of x: <code>x = 6</code></li>
</ul>

<a href="https://i.stack.imgur.com/iIvOi.png" rel="nofollow noreferrer"><img src="https://i.stack.imgur.com/iIvOi.png" alt="enter image description here"></a>

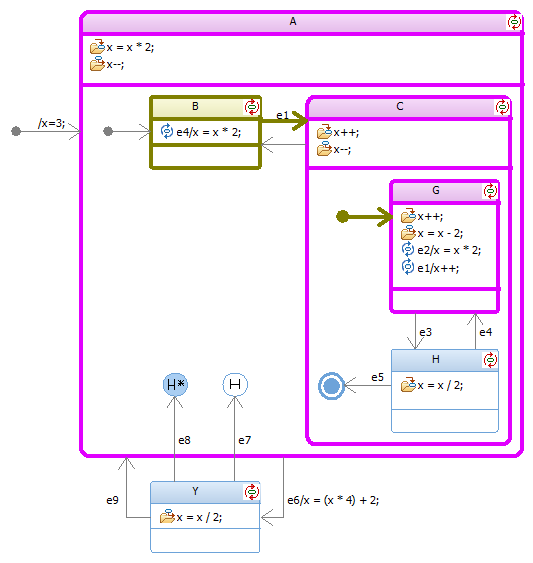

after e1

<ul>
<li>value of x (entry A::C): <code>x = x + 1 = 7</code></li>
<li>new state: A::C</li>
</ul>

after default transition to A::C::G

<ul>
<li>value of x (entry A::C::G): <code>x = x + 1 = 8</code></li>
<li>new state: A::C::G</li>
</ul>

<a href="https://i.stack.imgur.com/aR0D4.png" rel="nofollow noreferrer"><img src="https://i.stack.imgur.com/aR0D4.png" alt="enter image description here"></a>

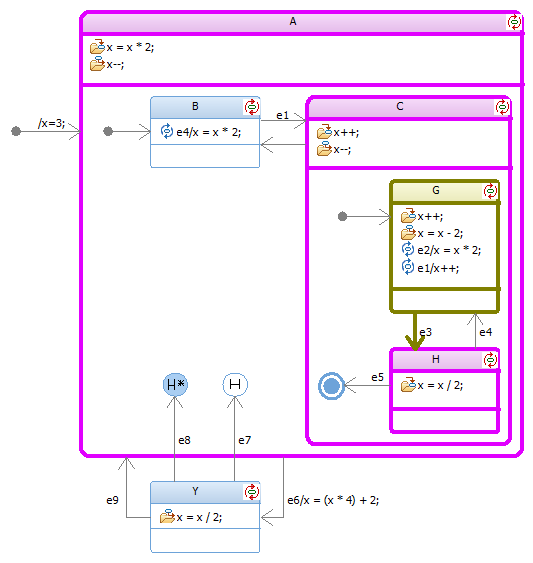

after e3

<ul>
<li>value of x (exit A::C::G): <code>x = x - 2 = 6</code></li>
<li>value of x (entry A::C::H): <code>x = x / 2 = 3</code></li>
<li>new state: A::C::H</li>
</ul>

<a href="https://i.stack.imgur.com/ONsYh.png" rel="nofollow noreferrer"><img src="https://i.stack.imgur.com/ONsYh.png" alt="enter image description here"></a>

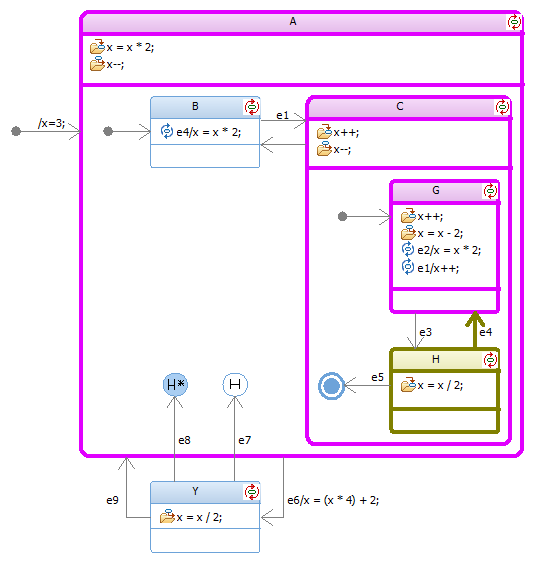

after e4

<ul>
<li>value of x (entry A::C::G): <code>x = x + 1 = 4</code></li>
<li>new state: A::C::G</li>
</ul>

<a href="https://i.stack.imgur.com/qAznM.png" rel="nofollow noreferrer"><img src="https://i.stack.imgur.com/qAznM.png" alt="enter image description here"></a>

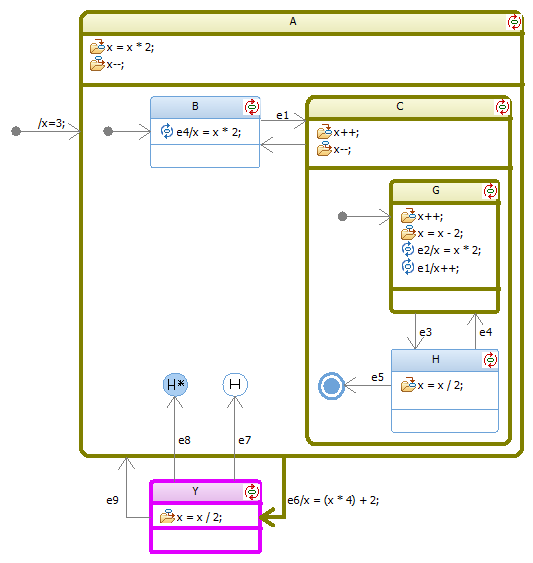

after e6

<ul>
<li>value of x (exit A::C::G): <code>x = x - 2 = 2</code></li>
<li>value of x (exit A::C): <code>x = x - 1 = 1</code></li>
<li>value of x (exit A): <code>x = x - 1 = 0</code></li>
<li>value of x (transition to Y): <code>x = (x * 4) + 2 = 2</code></li>
<li>new state: Y</li>
</ul>

<a href="https://i.stack.imgur.com/TcDte.png" rel="nofollow noreferrer"><img src="https://i.stack.imgur.com/TcDte.png" alt="enter image description here"></a>

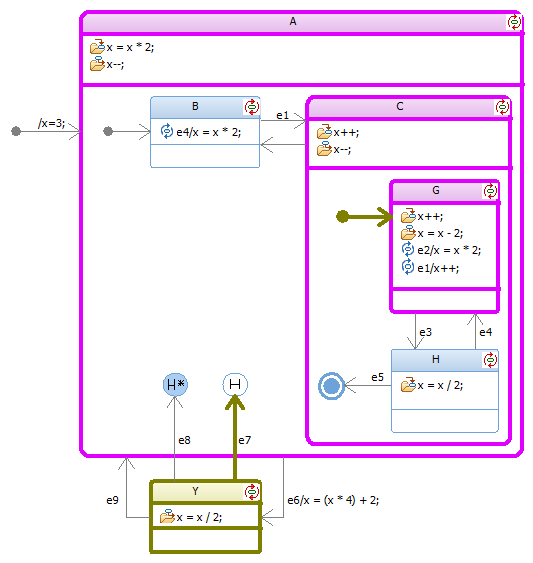

after e7

<ul>
<li>value of x (entry A::C see the note above): <code>x = x + 1 = 3</code></li>
<li>value of x (entry A::C::G): <code>x = x + 1 = 4</code></li>
<li>new state: A::C::G</li>
</ul>

<a href="https://i.stack.imgur.com/1ni6Q.png" rel="nofollow noreferrer"><img src="https://i.stack.imgur.com/1ni6Q.png" alt="enter image description here"></a>

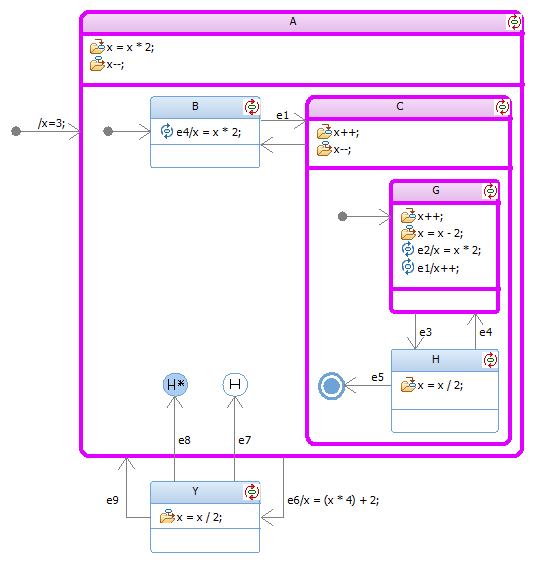

e4 is discarded

<a href="https://i.stack.imgur.com/Qe77s.png" rel="nofollow noreferrer"><img src="https://i.stack.imgur.com/Qe77s.png" alt="enter image description here"></a>

blocks|key|2380114|text|e7后|type|unstyled|depth|inlineStyleRanges|entityRanges|data|2380115|X(出口Y)值：x+=+x+/+2+=+1|offset|length|style|CODE|2380116|X(条目A)的值：x+=+x+*+2+=+2|2380117|X的值(条目A::C见上文注)：x+=+x+%2B+1+=+3|2380118|X值(条目A::C::G)：x+=+x+%2B+1+=+4|2380119|新状态:+A::C::G|2380120|entityMap^0|0|8|D|0|9|D|0|G|D|0|E|D|0|0^^$0|@$1|2|3|4|5|6|7|R|8|@]|9|@]|A|$]]|$1|B|3|C|5|6|7|S|8|@$D|T|E|U|F|G]]|9|@]|A|$]]|$1|H|3|I|5|6|7|V|8|@$D|W|E|X|F|G]]|9|@]|A|$]]|$1|J|3|K|5|6|7|Y|8|@$D|Z|E|10|F|G]]|9|@]|A|$]]|$1|L|3|M|5|6|7|11|8|@$D|12|E|13|F|G]]|9|@]|A|$]]|$1|N|3|O|5|6|7|14|8|@]|9|@]|A|$]]|$1|P|3|-4|5|6|7|15|8|@]|9|@]|A|$]]]|Q|$]]

after e7

value of x (exit Y): <code>x = x / 2 = 1</code>

value of x (entry A): <code>x = x * 2 = 2</code>

value of x (entry A::C see the note above): <code>x = x + 1 = 3</code>

value of x (entry A::C::G): <code>x = x + 1 = 4</code>

new state: A::C::G

I read a lot about it, but still not sure in what order states executes (in Composite States) and how exactly deep and shallow history works? Could anybody help me?

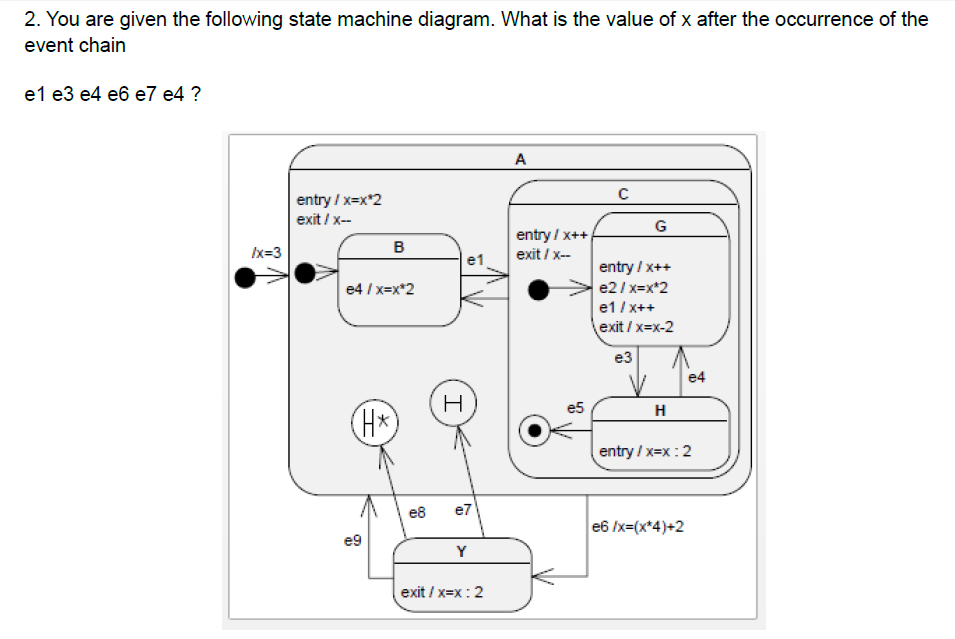

I have an example, which I'm not sure how to solve, here it is:
<a href="https://i.stack.imgur.com/PpHDf.png" rel="nofollow noreferrer"><img src="https://i.stack.imgur.com/PpHDf.png" alt="enter image description here"></a>

I would appreciate any help!

What is an order of transitions in state diagram? How to use history pseudo-states?
