矩形棱镜的三维旋转

Question

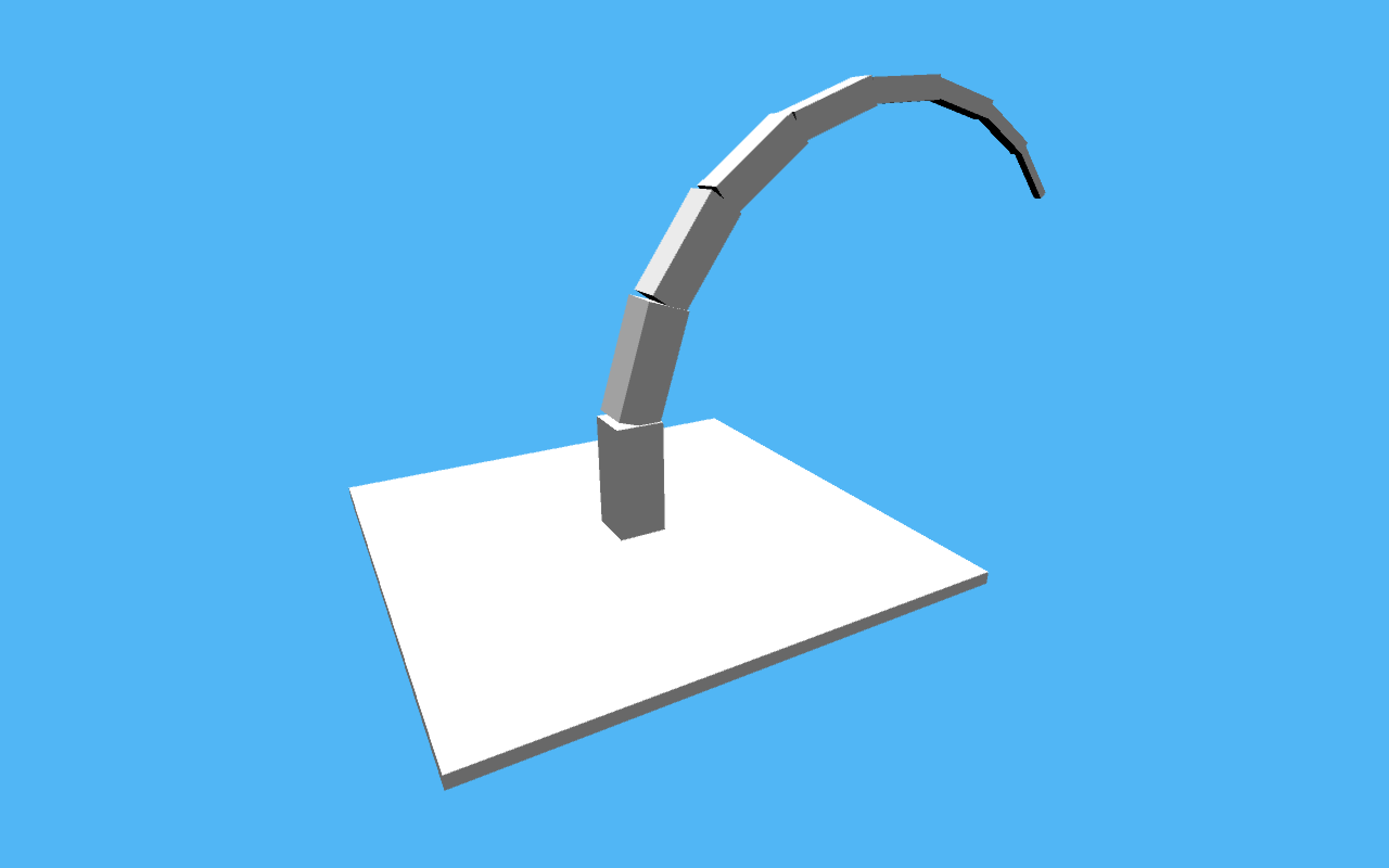

我正在处理创建3D对象的过程，我创建了一个递归方法，我希望能够生成一个更多自由度的类似手指的对象。其思想是，每个段，显示为一个框，产生一个新的段，使它的底面是在同一位置上的前一段的底部(如下图所示)。

​

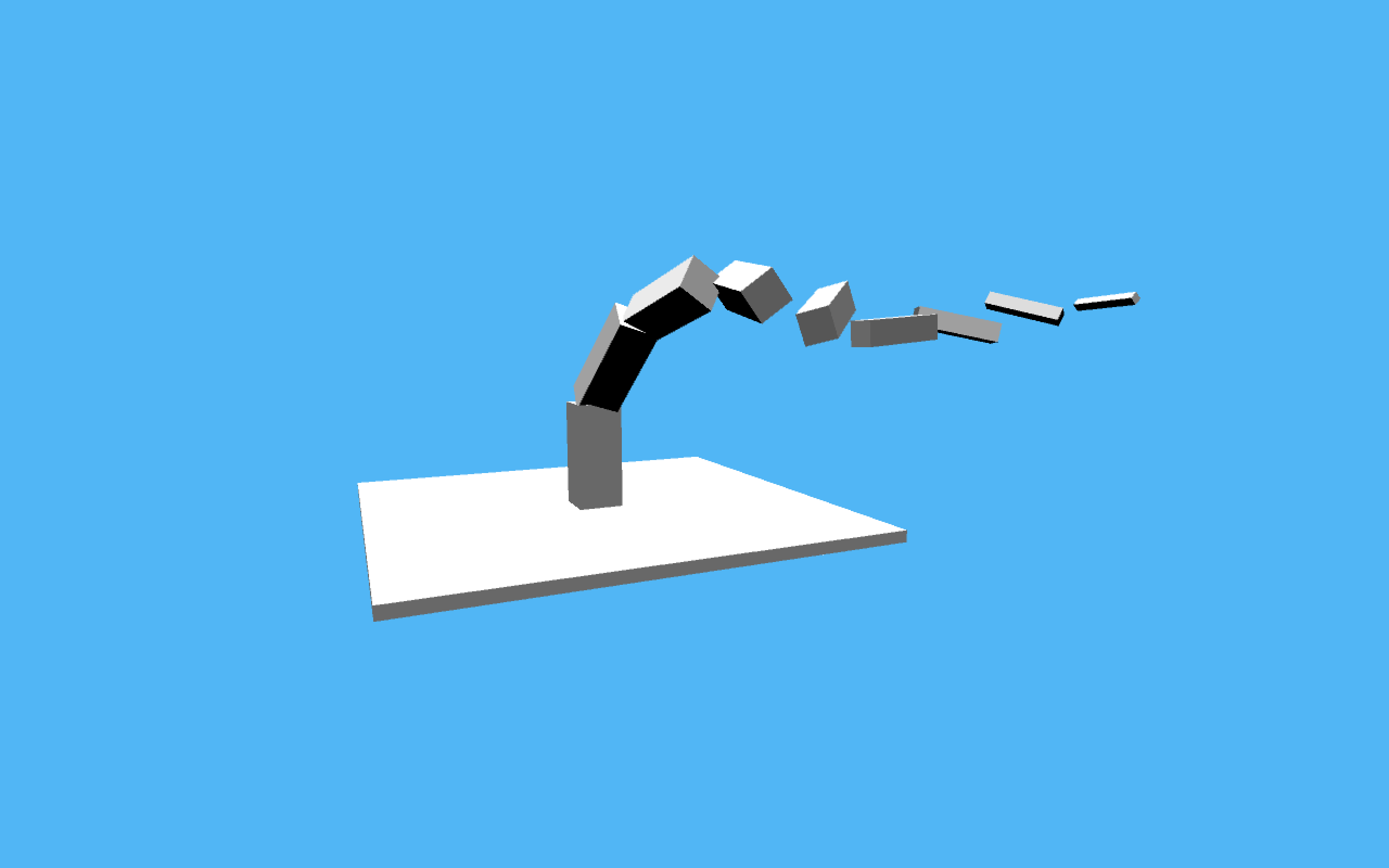

问题是，当我试图旋转多个轴(即将deltaX和deltaZ设置为0.3)时，我的算法失败了，我得到了一些奇怪的东西(如下所示)。

​

我使用旋转矩阵来尝试计算新段的基座应该以旧段为基础，它只对一个旋转轴工作，但在多个轴上失败(数学在if语句中)。我看过关于四元数的帖子，但我很好奇为什么我的矩阵数学不起作用，或者四元数在代码中的实现方式真的好得多。提前感谢！

void finger(float x, float y, float z, float rx, float ry, float rz, float r,
float h){
  translate(x,-y,z);
  rotateX(rx);
  rotateY(ry);
  rotateZ(rz);
  translate(0,-h/2,0);
  box(r,h,r);
  translate(0,h/2,0);
  rotateZ(-rz);
  rotateY(-ry);
  rotateX(-rx);
  translate(-x,y,-z);
  if(r>10){
    finger(x+h*sin(rx)*sin(ry)*cos(rz)+h*cos(rx)*sin(rz),y-h*sin(rx)*sin(ry)*sin(rz)+
    h*cos(rx)*cos(rz),z-h*sin(rx)*cos(ry),rx+deltaX,ry+deltaY,rz+deltaZ,r-4,h-5);
  }
}

编辑:下面的MCVE，包括我在3D空间中移动的代码，以及设置/变量初始化。

float deltaX,deltaY,deltaZ;
void setup(){
  deltaX=0;
  deltaY=0;
  deltaZ=0;
  fullScreen(P3D);
}
void draw(){
  noStroke();
  camera(-600, -400, -600, 0, -300, 0, 0, 1, 0);
  background(#51B6F5);
  directionalLight(255,255,255,0.5,1,0.5);
  directionalLight(255,255,255,-0.5,1,-0.5);
  box(400,10,400);
  tree(0,0,0,0,0,0,40,100);
}
void tree(float x, float y, float z, float rx, float ry, float rz, float r, float h){
  translate(x,-y,z);
  rotateX(rx);
  rotateY(ry);
  rotateZ(rz);
  translate(0,-h/2,0);
  box(r,h,r);
  translate(0,h/2,0);
  rotateZ(-rz);
  rotateY(-ry);
  rotateX(-rx);
  translate(-x,y,-z);
  if(r>10){
    tree(x+h*sin(rx)*sin(ry)*cos(rz)+h*cos(rx)*sin(rz),y-h*sin(rx)*sin(ry)*sin(rz)+h*cos(rx)*cos(rz),z-h*sin(rx)*cos(ry),rx+deltaX,ry+deltaY,rz+deltaZ,r-4,h-5);
  }
}

Answer 1

我不太清楚，在绘制每个框的之后，正在做什么旋转和翻译。它们导致您的转换不是真正的“堆栈”。我可以再盯着他们一个小时，想出为什么会导致这种行为，但我并不擅长3D技术。

但要这样想：

在每次对tree()的调用结束时，您希望您的源位于您刚刚绘制的框的顶部(即将绘制的框的底部)，并且希望这些旋转“堆栈”。

如果你这样做的话，你只需要做几件事情--首先你要做你的旋转(因为原点已经在底部)，然后你会转换到中央来画你的盒子，然后你会翻译到你的盒子的顶部，这就是你想要下一个盒子底部的地方。只要向您展示代码，可能会更容易：

void tree2(float x, float y, float z, float rx, float ry, float rz, float r, float h){

  //assume current origin is at bottom of box

  //rotate around bottom
  rotateX(rx);
  rotateY(ry);
  rotateZ(rz);

  //move to center
  translate(0,-h/2,0);

  //draw the box
  box(r,h,r);

  //move origin to the top of the box- the bottom of the next box
  translate(0,-h/2,0);

  //draw the next box
  if(r>10){
    tree2(x+h*sin(rx)*sin(ry)*cos(rz)+h*cos(rx)*sin(rz),y-h*sin(rx)*sin(ry)*sin(rz)+h*cos(rx)*cos(rz),z-h*sin(rx)*cos(ry),rx+deltaX,ry+deltaY,rz+deltaZ,r-4,h-5);
  }
}

这段代码似乎可以做你想做的事情--它的行为更像是一条“蛇”，每一节都从上一节的结尾开始。

顺便说一句，这是一个有趣的小玩具，我会好奇，看看你用它做了什么！
