用LOVE2d在GLSL中通过着色器设置Mandelbrot呈现一个圆，而不是分形

Question

我试着用GLSL渲染一个Mandelbrot集，但我得到的只是一个完整的圆圈.我已经检查了很多数学，我根本找不到错误，所以我想可能是语义问题。

有人能看出是怎么回事吗？

还有，有人能给我关于组织、结构等方面的见解吗？我正在努力学习正确的编码，但很难找到关于造型的材料。

这个着色器可以应用在任何图像上。

这个想法很简单(你可以跳过这个)：

• 如果z没有发散，checkConvergence返回true (即abs(z) <4 )
  • sumSquare返回复乘法(z.r，z.i)*(z.r，z.i) - (c.r，c.i)，其中K.r = Re(K)和K.i = Im(K)
  • 迭代是实际的算法:它保持z的平方，直到它发散或达到最大迭代次数(tol)。
  • clr是参数化函数，它返回依赖于n的RGB数组。
  • 最后，效果是魔术应该发生的地方，通过做两件事：
    • 它获取像素的坐标(GLSL归一化为间隔(0，1)，并将其规范化为Mandelbrot集大小(-2 )。
    • 它对坐标进行迭代，调用clr。

​

​

GLSLShader = love.graphics.newShader[[
    vec2 c = vec2(1.0, 0.0);
    int tol = 100;

    vec4 black = vec4(0.0, 0.0, 0.0, 1.0);
    vec4 white = vec4(1.0, 1.0, 1.0, 1.0);

    bool checkConvergence(vec2 z) {
      return (z[0]*z[0] + z[1]*z[1] < 4);
    }

    vec2 sumSquare(vec2 z) {
      return vec2(z[0]*z[0] - z[1]*z[1] - c[0], 2 * z[0] * z[1] - c[1]);
    }

    int iterate(vec2 z) {
      int n = 0;
      while (checkConvergence(z) && (n < tol)) {
        vec2 z =  sumSquare(z);
        n = n + 1;
      }
      return n;
    }

    vec4 clr(int n){
      if(n == tol){return vec4(0.0,0.0,0.0,1.0);}

      int r, g, b;
      r = int(255*n + 47*(1-n));
      g = int(180*n + 136*(1-n));
      b = int(38*n + 255*(1-n));

      if (r > 255) {r = 255;}
      else{
        if(r<0){r = 0;}
      }

      if (g > 255) {g = 255;}
      else{
        if(g<0){g = 0;}
      }

      if (b > 255) {b = 255;}
      else{
        if(b<0){b = 0;}
      }

      return vec4(r, g, b, 1.0);

    }

    vec4 effect( vec4 color, Image texture, vec2 texture_coords, vec2 screen_coords){
      vec2 z = vec2(texture_coords.x*4-2, texture_coords.y*4-2);

      return clr(iterate(z));
    }
  ]]

更新

我试过一些来自“风向标”的建议：

• 添加C，而不是减去它；
• 开始z为(0.0，0.0)，并将迭代的起点以C形式传递；

但一切都无济于事，我还是有一个圆圈。我也尝试使用更多的迭代。

我尽量简化编码，而不做太多改变。

我在clr函数中添加了一个条件，如果n小于0或大于1，则返回绿色。奇怪的是，圆圈是黑色的，屏幕的其余部分是白色的，但我看不出白色的来源(因为clr从不返回0

    vec2 c = vec2(0.0, 0.0);
    int tol = 1000;

    vec4 black = vec4(0.0, 0.0, 0.0, 1.0);
    vec4 white = vec4(1.0, 1.0, 1.0, 1.0);
    vec4 green = vec4(0.0, 1.0, 0.0, 1.0);

    int iterate(vec2 z) {
      int n = 0;

      while ( (z[0]*z[0] + z[1]*z[1] < 4) && (n < tol) ) {
        vec2 z =  vec2( z[0]*z[0] - z[1]*z[1]  + c[0], 2 * z[0] * z[1] + c[1] );
        n = n + 1;
      }

      return n;
    }

    vec4 clr(int n){
        n = n / tol;

        if(n == 1){return black;}
        if(n > 1 || n < 0){return green;}

        int r, g, b;
        r = int(255*n + 47*(1-n));
        g = int(180*n + 136*(1-n));
        b = int(38*n + 255*(1-n));

        return vec4(r, g, b, 1.0);

      }

    vec4 effect( vec4 color, Image texture, vec2 texture_coords, vec2 screen_coords){
      vec2 z = vec2(texture_coords.x*4-2, texture_coords.y*4-2);

      return clr(iterate(z));
    }

Answer 1

迭代的起点应该作为向量c传递，而z从{0.0.0.0}开始。

正如您在set中所发现的

复数c是Mandelbrot集的一部分，如果当开始于z=0并反复应用迭代z=z 2+c时，z的绝对值无论得到多大，都是有界的。

您对颜色使用vec4，但不是使用浮点数，而是在代码中使用整数值计算RGB组件。您应该将每个组件的浮动和规范化转换为(0.01.0)范围。我试图更正您的代码，但恐怕我不太了解lua或love2d，也不能使用texture_coords，所以我使用了screen_coords。我所能做的就是：

function love.load()
    GLSLShader = love.graphics.newShader[[

        vec4 black = vec4(0.0, 0.0, 0.0, 1.0);
        vec4 white = vec4(1.0, 1.0, 1.0, 1.0);
        int max_iter = 1024;

        vec4 clr(int n){
            if(n == max_iter){return black;}

            float m = float(n)/float(max_iter);
            float r = float(mod(n,256))/32;
            float g = float(128 - mod(n+64,127))/255;
            float b = float(127 + mod(n,64))/255;

            if (r > 1.0) {r = 1.0;}
            else{
                if(r<0){r = 0;}
            }

            if (g > 1.0) {g = 1.0;}
            else{
                if(g<0){g = 0;}
            }

            if (b > 1.0) {b = 1.0;}
            else{
                if(b<0){b = 0;}
            }
            return vec4(r, g, b, 1.0);
        }

        vec4 effect( vec4 color, Image texture, vec2 texture_coords, vec2 screen_coords){

            vec2 c = vec2((screen_coords[0]-500)/200,(screen_coords[1]-300)/200);
            vec2 z = vec2(0.0,0.0);
            vec2 zn = vec2(0.0,0.0);
            int n_iter = 0;
            while ( (z[0]*z[0] + z[1]*z[1] < 4) &&  (n_iter < max_iter) ) {
                zn[0] = z[0]*z[0] - z[1]*z[1] + c[0];
                zn[1] = 2*z[0]*z[1] + c[1];
                z[0] = zn[0];
                z[1] = zn[1];
                n_iter++;
            }
            return clr(n_iter);
        }
    ]]
end

function love.draw()

    love.graphics.setShader(GLSLShader)
    love.graphics.rectangle('fill', 0,0,800,600)
    love.graphics.setShader()
end

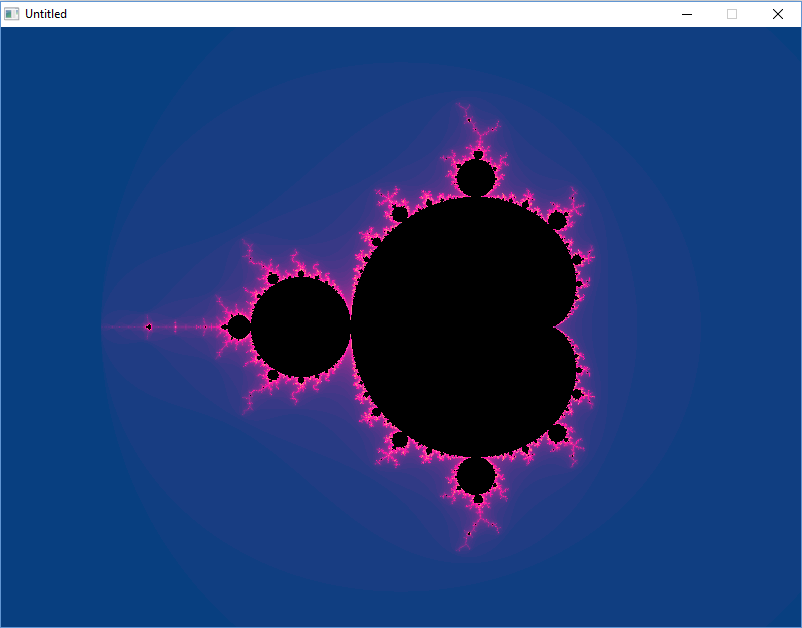

这给了我这个输出：

​

​

Answer 2

while ( ... ) {
    vec2 z = ...
}

去掉vec2，您将在每次迭代中声明一个新变量。此外，遵循@Bob__的一些建议(即迭代(Vec2 c))。
