ModelIO框架不工作

Question

我试图导入3D模型文件，并使用Metal (在OSX10.11上)使用ModelIO和MetalKit呈现它们，但我从这些框架(特别是ModelIO)中看到的行为并不像预期的那样。

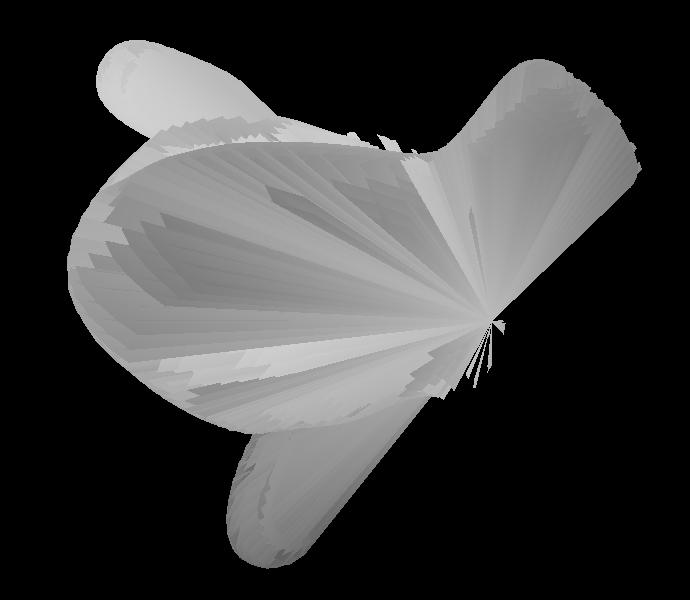

我可以导入.obj文件并将它们转换为MetalKit网格，而不会造成任何错误，但是网格(至少在渲染下)似乎只是一个大的三角形扇形，所有三角形都是从一个点发出的。下面屏幕截图中的模型应该是"Suzanne“猴头的细分版本：

​

在检查时，导入文件中的MDLSubmesh顶点索引没有任何意义。连续的索引集继续引用索引0的顶点，有时在同一组索引中多次引用，这将解释呈现过程中的外观。我已经确认这个.obj文件可以导入到其他应用程序中。

我尝试过导入其他3D文件格式(所有这些格式都得到了框架的官方支持)，但是除了.obj之外，任何其他格式都会在调用MDLAsset的init()时引起不透明的init()。

我正在使用Xcode 7.2并以OSX10.11为目标。

Answer 1

我也经历过类似的问题，虽然我是一名金属新手，但我发现了一些事情。

我试图进口梅丽塔茶壶，但我也有一个“爆炸”的面孔，而不是标志性的泡茶设备。在阅读了MDLVertexBufferLayout的文档之后，我找到了解决方案，该文档内容如下：

网格可以将顶点数据存储在阵列模型的结构中，其中每个顶点属性(例如顶点位置或表面法线)的数据位于单独的顶点缓冲器中，或者存储在结构模型数组中，其中多个顶点属性共享相同的缓冲区。

• 在数组结构中，网格的vertexBuffers数组包含多个MDLMeshBuffer对象，网格的vertexDescriptor对象为每个缓冲区包含一个单独的MDLVertexBufferLayout对象。
• 在结构数组中，网格包含单个顶点缓冲区，其描述符包含单个顶点缓冲区布局对象。要确定缓冲区中的哪些字节引用了哪些顶点和顶点属性，请使用布局的步长以及描述符的顶点属性的格式和偏移量属性。

通过查看默认实现的.layouts和.attributes属性，它们为每个属性类型创建一个缓冲区(如上面的引号，第一个例子)，其中我想使用混合模式。

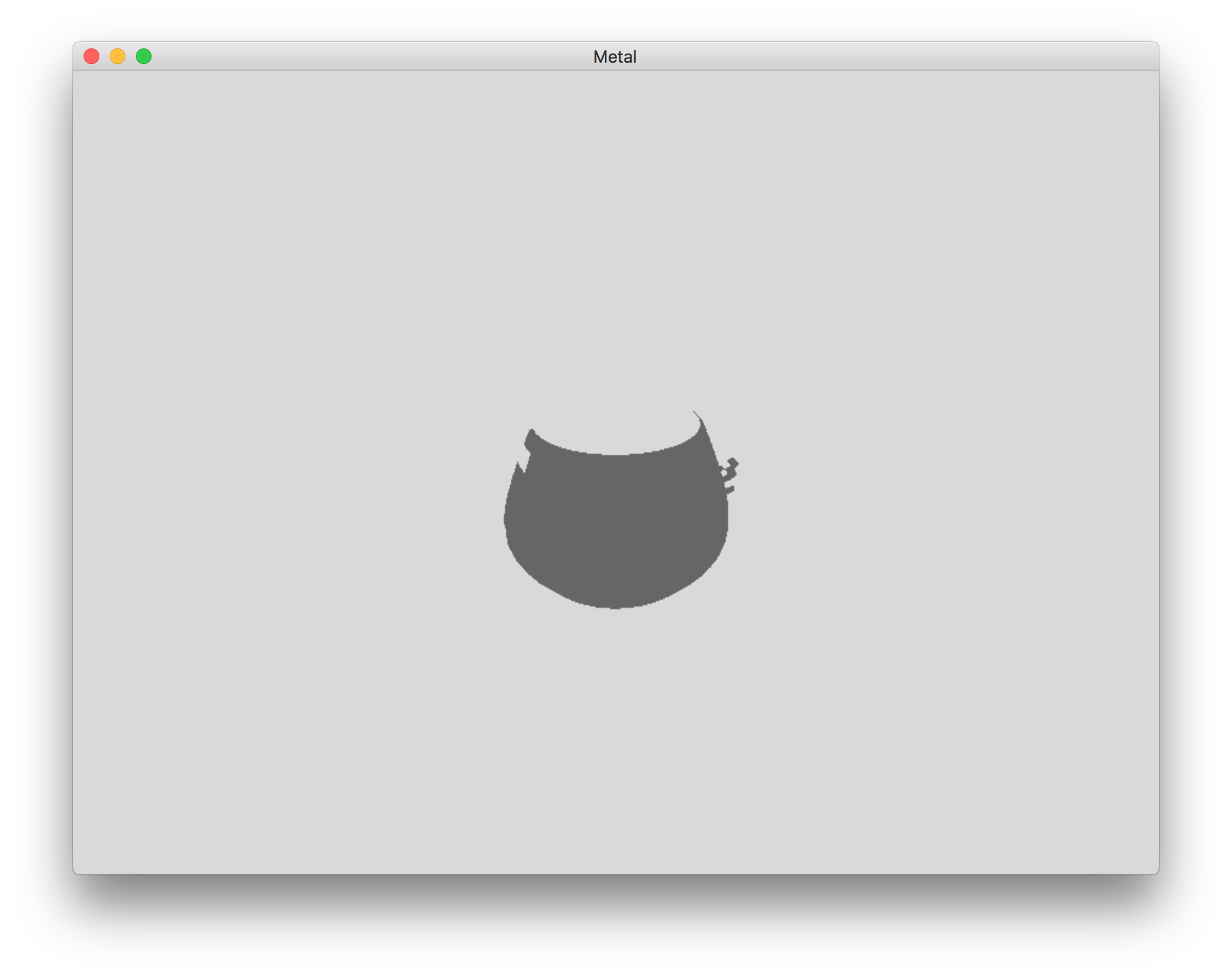

我用自己的数组手动设置了.layouts和.attributes，然后，我得到了.半个梅丽塔壶？

​

​

class func setup(meshWithDevice device: MTLDevice) -> MTKMesh
{
    // Allocator
    let allocator = MTKMeshBufferAllocator(device: device)

    // Vertex Descriptor, tells the MDLAsset how to layout the buffers
    let vertexDescriptor = MDLVertexDescriptor()

    // Vertex Buffer Layout, tells how many buffers will be used, and the stride of its structs
    // (the init(stide: Int) crashes in the Beta)
    let vertexLayout = MDLVertexBufferLayout()
    vertexLayout.stride = MemoryLayout<Vertex>.size

    // Apply the Layouts
    vertexDescriptor.layouts = [vertexLayout]

    // Apply the attributes, in my case, position and normal (float4 x2)
    vertexDescriptor.attributes =
    [
        MDLVertexAttribute(name: MDLVertexAttributePosition, format: MDLVertexFormat.float4, offset: 0, bufferIndex: 0),
        MDLVertexAttribute(name: MDLVertexAttributeNormal, format: MDLVertexFormat.float4, offset: MemoryLayout<float4>.size, bufferIndex: 0)
    ]

    var error : NSError? = nil

    // Load the teapot
    let asset = MDLAsset(url: Bundle.main.url(forResource: "teapot", withExtension: "obj")!, vertexDescriptor: vertexDescriptor, bufferAllocator: allocator, preserveTopology: true, error: &error)

    if let error = error
    {
        print(error)
    }

    // Obtain the teapot Mesh
    let teapotModel = asset.object(at: 0) as! MDLMesh

    // Convert into MetalKit Mesh, insted of ModelIO
    let teapot = try! MTKMesh(mesh: teapotModel, device: device)

    return teapot
}

( XCode 8 Beta 6中的Swift 3.0 )

如果我能把整件事都呈现出来，我就会更新我的帖子。

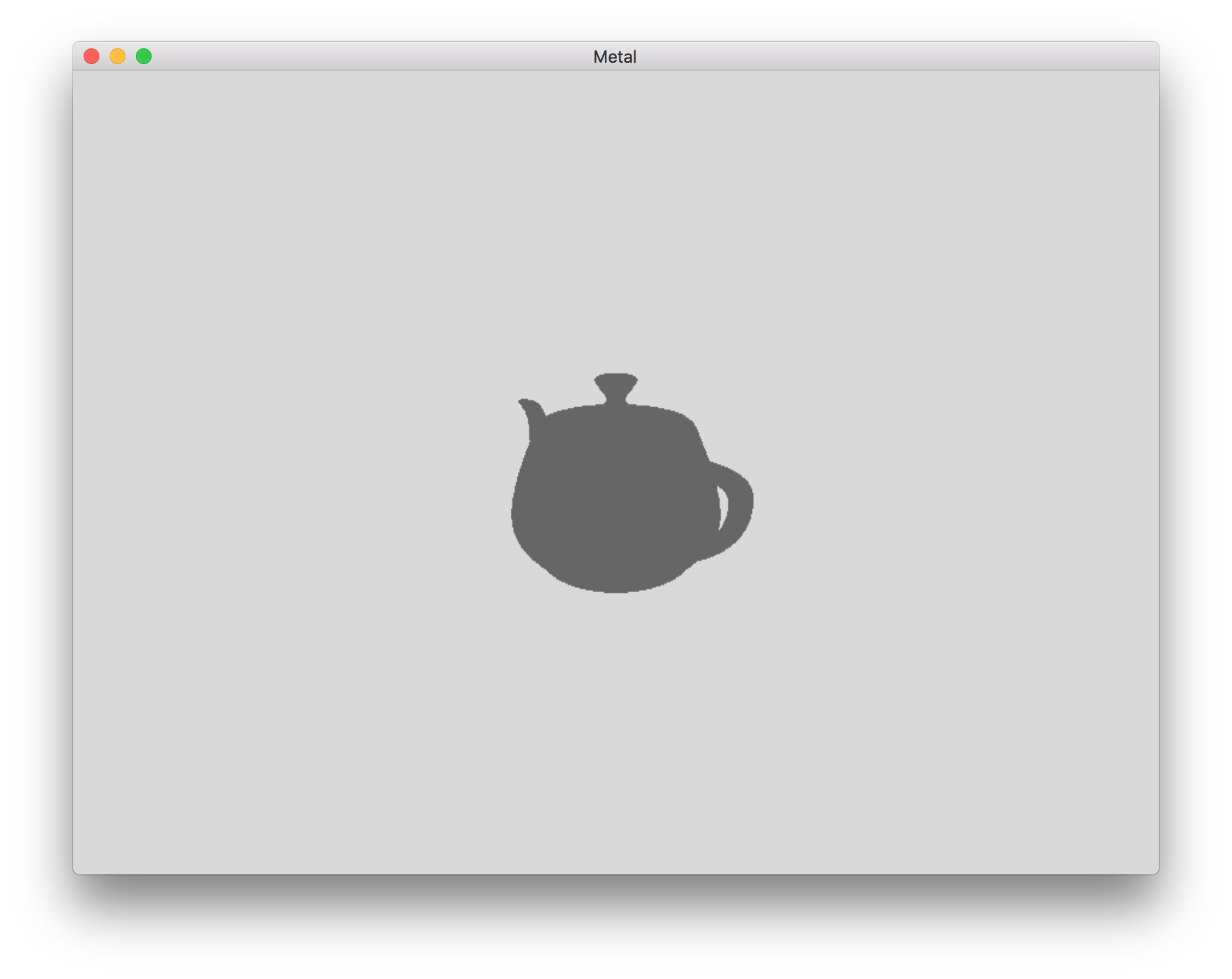

编辑:现在开始工作

​

​

孩子，这个错误在我的头上，我在指数上错了：

//// Buffers
renderPass.setVertexBuffer(mesh.vertexBuffers[0].buffer, offset: 0, at: 0)
renderPass.setVertexBuffer(uniformBuffer, at: 1)

let submesh   = mesh.submeshes[0]
let indexSize = submesh.indexType == .uInt32 ? 4 : 2

//// Draw Indices
renderPass.drawIndexedPrimitives(submesh.primitiveType,
                                 indexCount:  submesh.indexBuffer.length / indexSize,
                                 indexType:   submesh.indexType,
                                 indexBuffer: submesh.indexBuffer.buffer,
                                 indexBufferOffset: 0)

问题在于let indexSize = submesh.indexType == .uInt32 ? 4 : 2，在我从右边做32 : 16之前，但是.length属性是以字节(而不是位)的形式出现的，非常愚蠢。

无论如何，我成功地用Metal加载了一个Obj文件，所以问题要么是:我前面提到的单个缓冲每个属性的问题，要么是代码中的一个完全不同的问题。
