ggplot2中小面的旋转

Question

我想我有个棘手的案子。我在用geom_raster：X和y表示任意的场坐标，并且z是在几个时间点上测量的疾病级别，我希望在不同的方面绘制每个日期。到目前为止没问题。下面是一个模拟数据集和代码：

library(ggplot2)
data <- data_frame(month=factor(rep(c("march","april","may","june"), each=100), levels=c("march","april","may","june")),
              x=rep(rep(1:10, each=10), 4),
              y=rep(rep(1:10, 10), 4),
              z=c(rnorm(100, 0.5, 1), rnorm(100, 3, 1.5), rnorm(100, 6, 2), rnorm(100, 9, 1)))
ggplot(data, aes(x=x, y=y, fill=z)) +
  geom_raster(color="white") +
  scale_fill_gradient2(low="white", mid=mean(range(dat$z)), high="red") +
  scale_x_discrete(limit=1:10, expand = c(0, 0)) +
  scale_y_discrete(limit=1:10, expand = c(0, 0)) +
  coord_equal() +
  facet_wrap(~month)

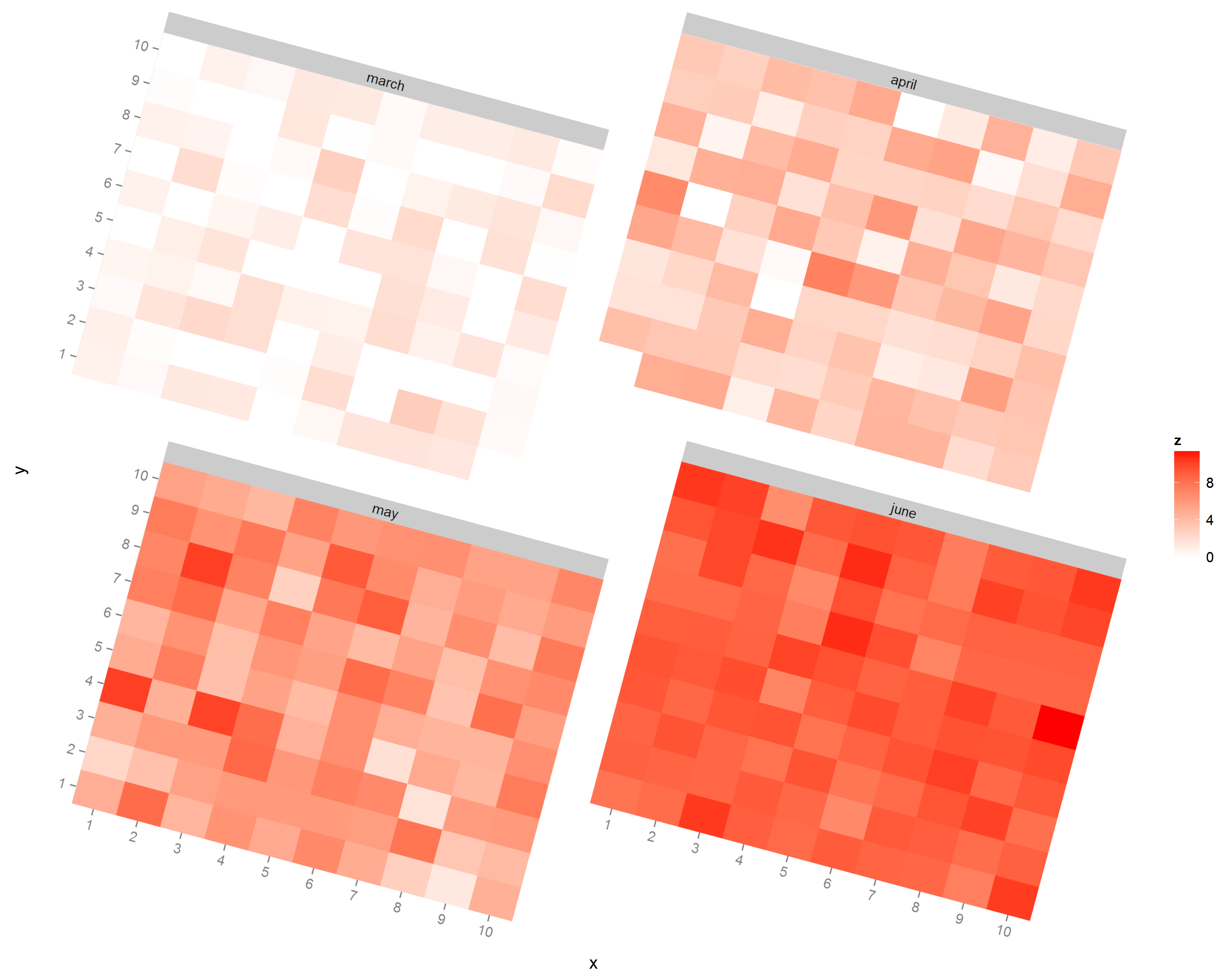

但是我真正想要的是，让每个面以一定的角度旋转(例如15°)，以反映这样一个事实，那就是我的场不是按照北完全定向的(即顶部不是北，底部不是南)。在ggplot2或任何与网格相关的工具中，是否有可能自动完成此操作？即使是自动保存图像的各个方面，旋转它们，并在新的页面上打印旋转的图像将足以满足我的需要。下面是我想要获得的图像示例(图像编辑器中的小面旋转了15°)：http://imgur.com/RYJ3EaR

​

Answer 1

这是一种独立旋转小面的方法。我们为每个级别的month创建一个包含单独旋转图的列表，然后使用grid.arrange将这四个图排列在一起。我还从个别情节中删除了传说，并分别策划了这个传说。下面的代码包括一个帮助函数来提取图例。

我将图例对象提取到下面的lapply函数中的全局环境中(更不用说多次重复提取)。也许有更好的方法，但这条路很快。

library(gridExtra)

# Helper function to extract the legend from a ggplot
# Source: http://stackoverflow.com/questions/12539348/ggplot-separate-legend-and-plot
g_legend<-function(a.gplot){
  tmp <- ggplot_gtable(ggplot_build(a.gplot))
  leg <- which(sapply(tmp$grobs, function(x) x$name) == "guide-box")
  legend <- tmp$grobs[[leg]]
  legend
}

# Create a list containing a rotated plot for each level of month
pl = lapply(unique(data$month), function(m) {

  # Create a plot for the current level of month
  p1 = ggplot(data[data$month==m,], aes(x=x, y=y, fill=z)) +
    geom_raster(color="white") +
    scale_fill_gradient2(low="white", high="red",
                         limits=c(floor(min(data$z)), ceiling(max(data$z)))) +
    scale_x_discrete(limit=1:10, expand = c(0, 0)) +
    scale_y_discrete(limit=1:10, expand = c(0, 0)) +
    coord_equal() +
    facet_wrap(~month)

  # Extract legend into global environment
  leg <<- g_legend(p1)

  # Remove legend from plot
  p1 = p1 + guides(fill=FALSE)

  # Return rotated plot
  editGrob(ggplotGrob(p1), vp=viewport(angle=-20, width=unit(0.85,"npc"),
                                       height=unit(0.85,"npc")))
})

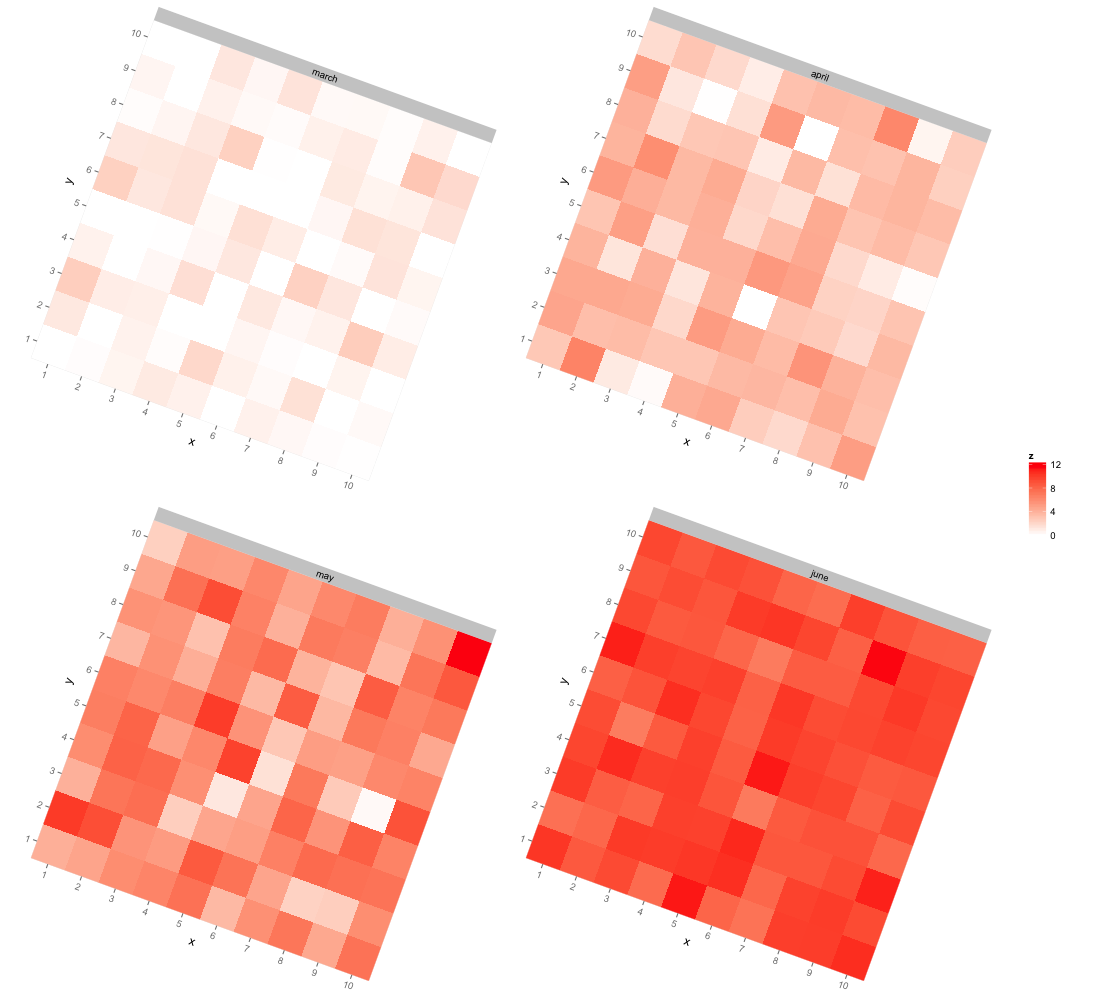

# Lay out the rotated plots and the legend and save to a png file
png("rotated.png", 1100, 1000)
grid.arrange(do.call(arrangeGrob, c(pl, ncol=2)),
             leg, ncol=2, widths=c(0.9,0.1))
dev.off()

​

​
