当满足一定条件时，可以停止Simulink仿真吗？

Question

假设您有一个Simulink仿真，其中某个信号首先是正的，在给定的时间间隔内经过一段时间t之后，它就变成了负值。你的目标是找到过零点。

第一种方法是绘制给定间隔上的信号，保存它并计算过零。

当对不同的参数重复多次仿真时，当信号变为负值时，能够停止仿真是很有帮助的。然后，在Matlab中已经有足够的信息用于计算过零.你怎么能这么做？

Answer 1

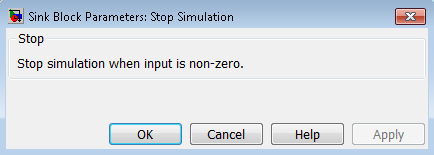

是的，使用具有适当逻辑输入的停止模拟块：

​

​

Answer 2

您可以使用if / else块来控制Simulink模型中的流。在if / else块中，您可以选择条件if u > 0，如果条件为真则继续正常，并使用else-option绕过您本来要运行的其他流。例如，直接跳转到作用域。

​

​

Answer 3

另一种方式：

1. 您可以使用命中交叉口在Simulink中寻找时间，在时刻达到零。
2. 另一种方法-使用任何触发器或可重新部署的系统。它也能检测到过零点。例如：这个问题是如此。
3. 当然，您也可以使用User Defined function通过您的手检测零交叉，并在同一时间对信号做任何您想做的事情。

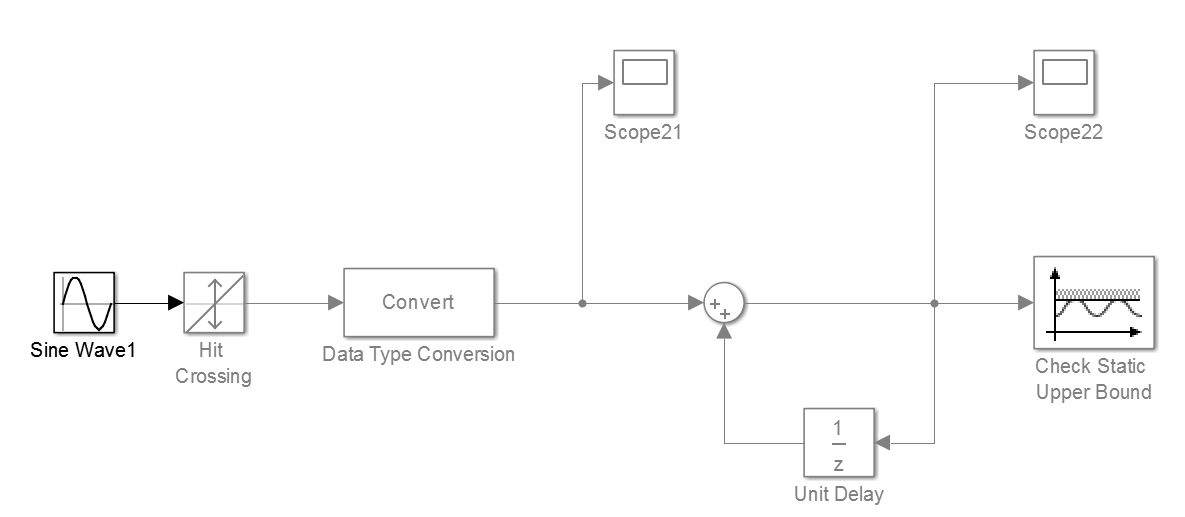

关于做大量的模拟，然后停止:您可以使用检查上静态界自动停止模拟，在n第四次过零的时刻。例如：

我把upper bound = 10设为这个街区，在第十个十字路口停下来。有很多方法可以保存函数值在这个点或只是数组的时间，但这是另一个问题:)
