为什么在其他子图中使用桶形图时，子图中的线条图会被扭曲？

Question

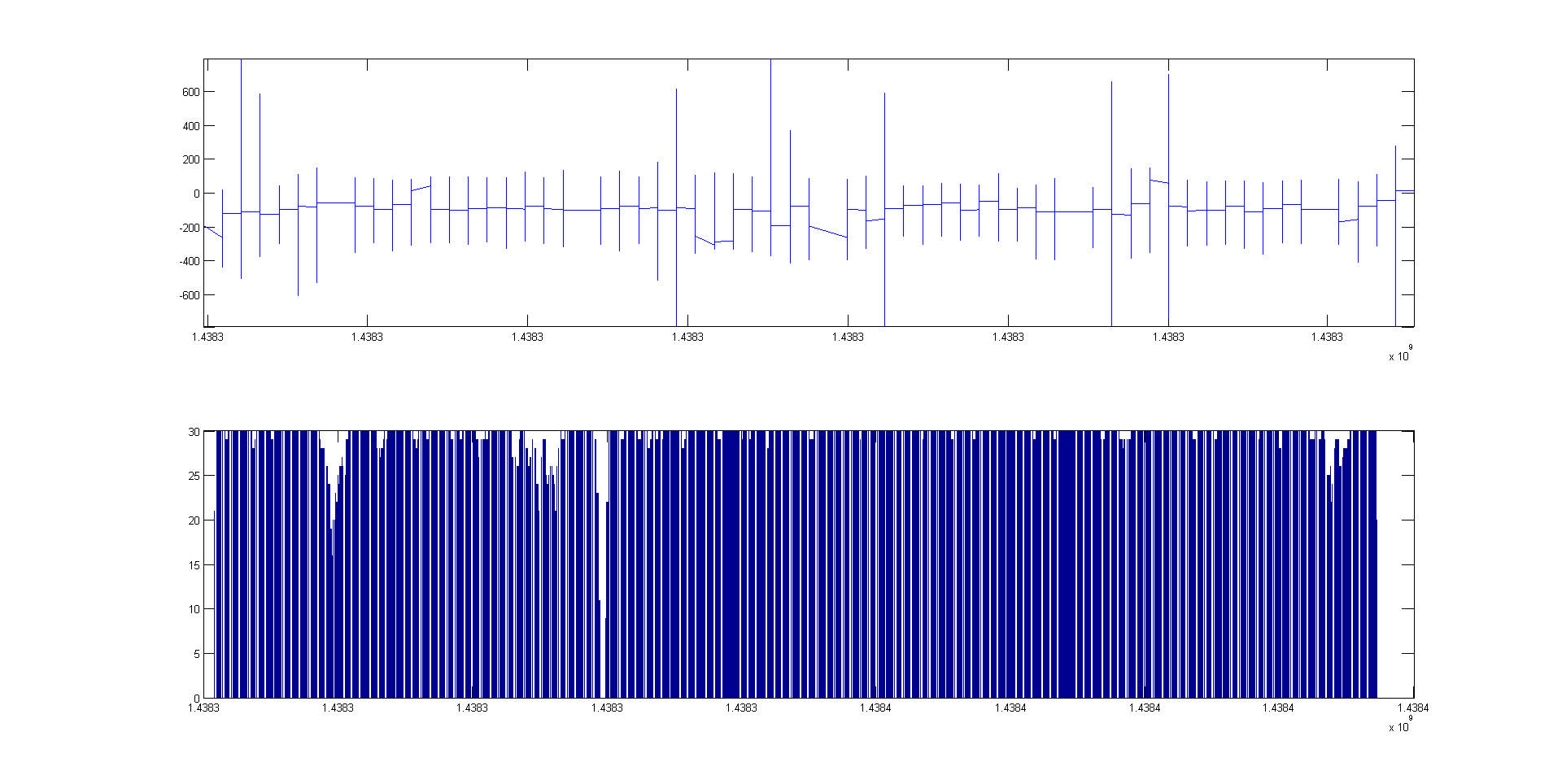

上面的子图是一个完全正常的心电信号。下面的子图是条形图。

只有在windows matlab 2014 a上，心电信号才会出现故障。它似乎分组数据何时放大，它似乎之间的距离是相同的宽度的一个酒吧。

代码中没有什么特别的事情发生。

为什么会发生这种事。这两个子情节都不应该相互了解。在我看来是个虫子..。

figure;
subplot(211)
plot(decg.time,decg.values)

subplot(212)

h=bar(d.time,d.values)

​

​

Answer 1

如果我正确理解，您遇到的问题是您的条形图中的栏间距不均匀；要解决这个问题，我将尝试以下方法：

• 将“barwidth”属性设置为1：bar(d.time, d.values, 'barwidth', 1)
• 将图形的渲染器更改为画家：figure('renderer', 'painters');

一般来说，当有大量的数据点时，条形图和区域图都会变得“乱七八糟”，因此将数据重定向到更低的分辨率可能会有所帮助。此外，图形引擎已经在matlab 2015b更新，所以简单的更新也可能有帮助，如果没有上述任何建议。
