Matlab和contour3，剪辑顺序？

Question

我在matlab中把数据绘制成一个曲面。我有三个数据矩阵，x,y,z.，z的值可能不在0~1的范围之内。

我制作的情节如下：

surf(x,y,z);
[c,h] = contour3(x,y,z,'LevelList',[0 : 0.1 : 1],'Color','k');
clabel(c,h,[0 : 0.1 : 1]);

我还对曲面做了一些修改，比如设置shading interp。

​

​

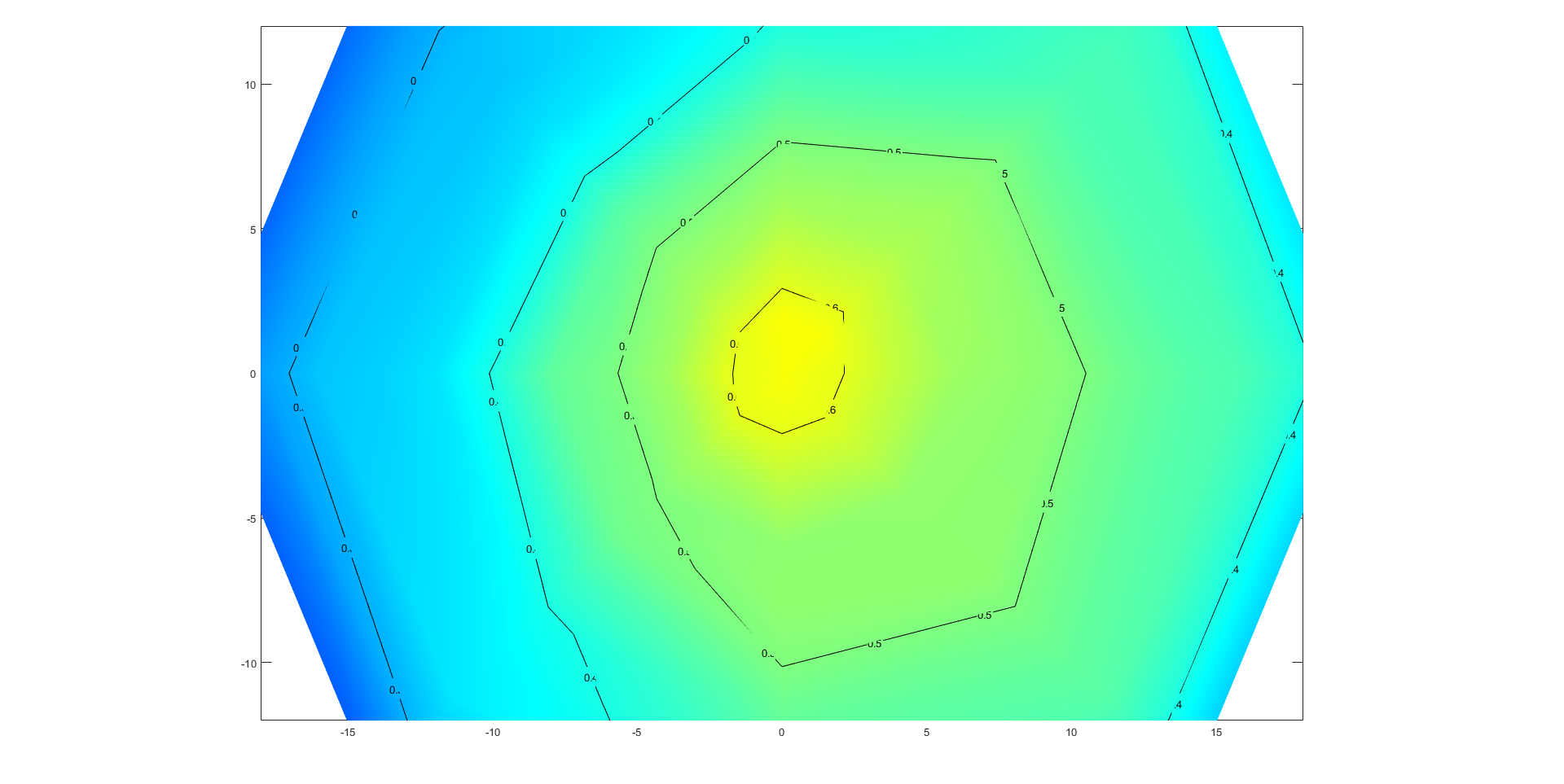

正如您可以看到的，结果图像剪辑的轮廓与下表面。如何确保轮廓和标签被绘制在表面之上？

Answer 1

经过深入研究，我找到了最好的解决方案。

裁剪顺序在axes级别指定。

下面是一个完整的MWE，它的轮廓总是在表面的顶部：

fig = figure;
ax = get(gca);
ax.SortMethod = 'childorder'; % this is the important line
surf(x,y,z);
[c,h] = contour3(x,y,z,'LevelList',[0 : 0.1 : 1],'Color','k');
clabel(c,h,[0 : 0.1 : 1]);

Answer 2

您可以尝试处理contour修补程序的属性:增加修补程序边缘的linewidth：默认值为0.5: 1或1.5的linewidth就足够了。

按照同样的方式，您可以设置clabel生成的make的属性:您可以设置font size和font weight，以使它们更加可见。此外，还可以通过指定labelspacing属性来设置要添加的标签数量。

一个有趣的选项也可以是手动设置标签:这可以通过在manaul调用中指定clabel属性来完成。

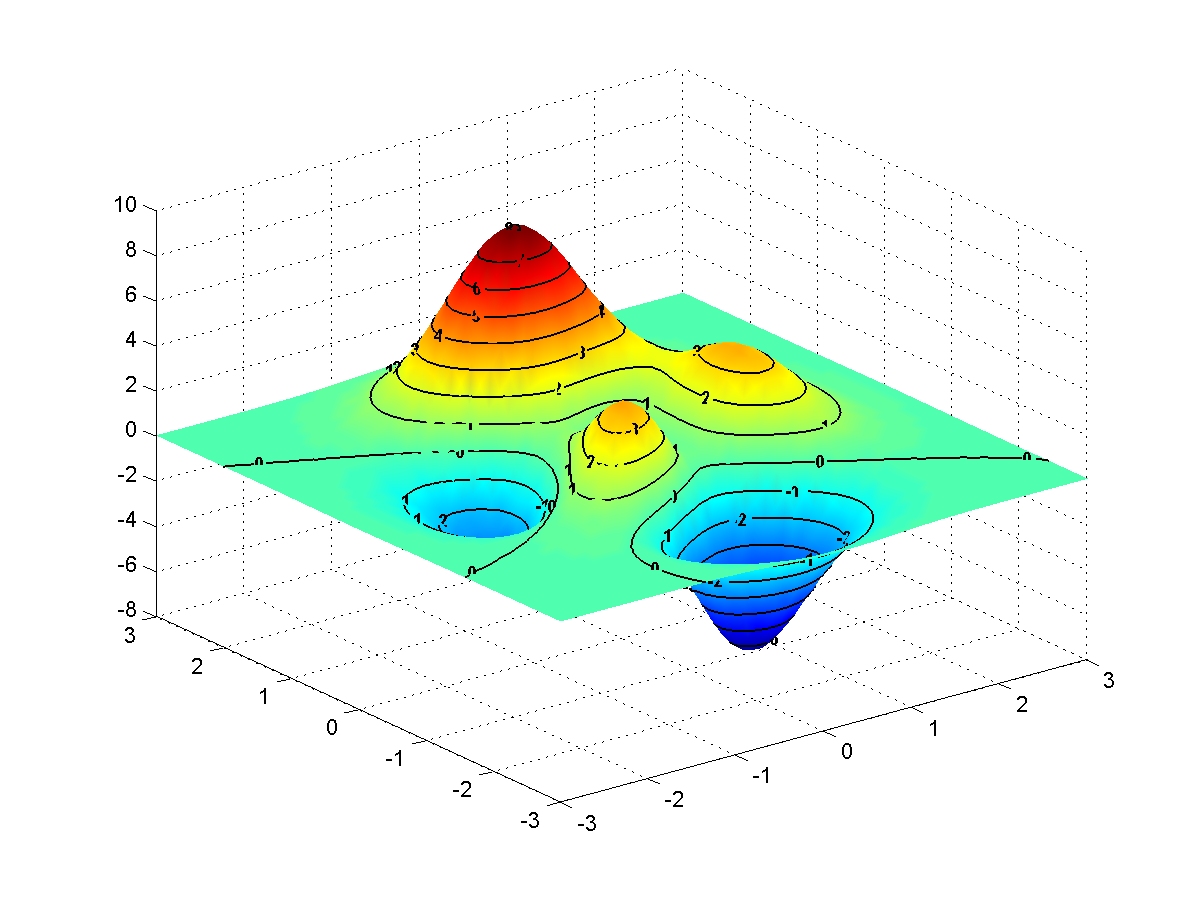

在下面的示例中，您可以找到一个基于peaks曲面的示例：

[x,y,z]=peaks
surf(x,y,z);
shading interp
hold on
[c,h] = contour3(x,y,z,[-10:1:10]);
set(h(:),'linewidth',1,'edgecolor','k')
clabel(c,h,[-10:1:10],'fontsize',9,'fontweight','bold','rotation',0,'labelspacing',99);
% clabel(c,h,'manual','fontsize',9,'fontweight','bold','rotation',0);

​

​

​

​

希望这能有所帮助。
