UML用例图工作计划

Question

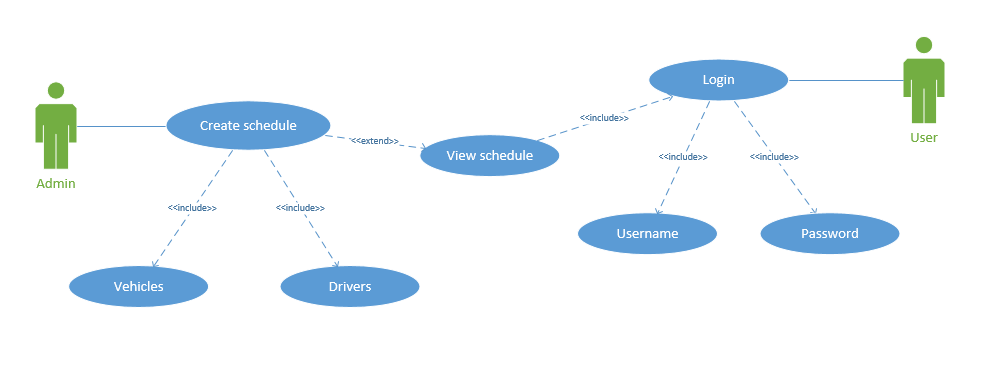

最近，我一直在学习UML用例图，对于我创建的这个UML用例图，我有几个小问题。

​

​

1. 是否从create中查看调度<<extend>>？
2. 如果是，那么这是否通过包括登录正确地工作？
3. 登录时是否需要<<include>>用户名/密码，还是应该只使用“登录”而不使用用户名/密码

附注：我知道这是非常基本的，但我不确定我是否掌握了这个窍门。

谢谢。

Answer 1

有几个问题。

• <<include>>的目的是包括UC，而不是对象。自从Vehicles/Drivers/..。不是UCs --这是错误的。
• Create schedule扩展View schedule的事实似乎很奇怪。对我来说，两者都是独立的，独立的。
• 最后，Login不是(商业) UC。它是一个应用于View schedule的约束。将<<invariant>> {must be logged on}附加到连接器到User上

记住: UC是指演员的附加值。这就是加州大学的名字。因此，Login不是UC (而是一个约束)。避免包含/扩展，因为它是使用功能分解的标志。UC的情况正好相反:综合属于单一附加值的工作步骤。
