如何在matlab中从图形中提取数据？

Question

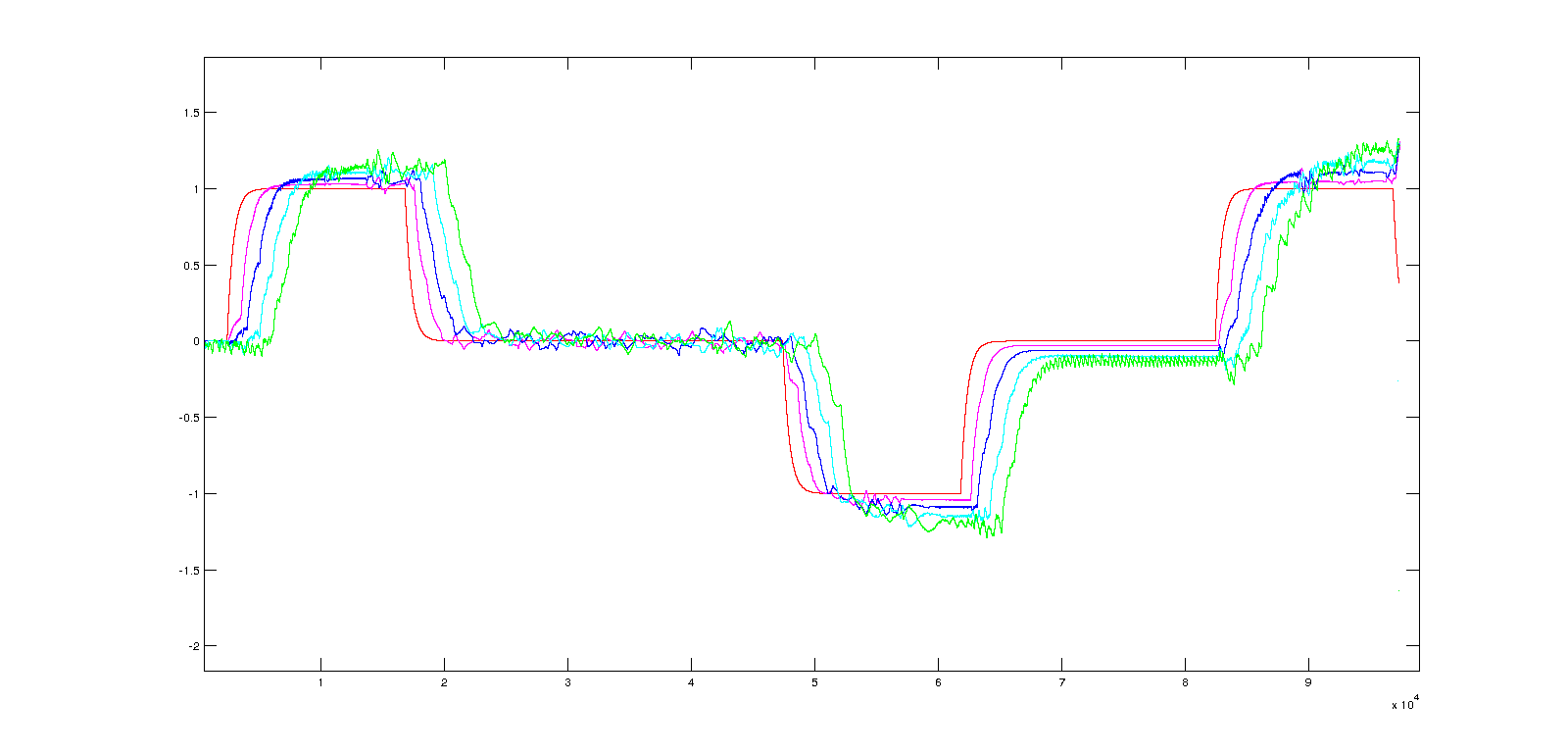

我在一个独特的.fig中保存了不同的Matlab图形。数字如下：

现在，我想在这些图中引入一个过滤器，以减少噪音，但不幸的是，我丢失了生成这些信号的代码。

是否有方法提取该图形中每个信号的数据？我试过这个：

open('ttc_delay1000.fig');
h = gcf; %current figure handle
axesObjs = get(h, 'Children');  %axes handles
dataObjs = get(axesObjs, 'Children'); %handles to low-level graphics objects in axes

objTypes = get(dataObjs, 'Type');  %type of low-level graphics object

xdata = get(dataObjs, 'XData');  %data from low-level grahics objects
ydata = get(dataObjs, 'YData');

但我很困惑，我不知道这是否是正确的行为方式。谢谢!

Answer 1

一条解决你问题的单线：

data = get(findobj(open('ttc_delay1000.fig'), 'Type','line'), {'XData','YData'});

步骤在那里(从内部调用到外部调用)：

• 打开档案；
• 调查它的线系列；
• 返回数据。

data{n,1}将包含XData of LineSeries number n，wile data{n,2}将包含所述LineSeries的YData。

如果您想在图中直接平滑线条，则想法是相同的：

    %//Prepare moving average filter of size N
    N = 5;
    f = @(x) filter(ones(1,N)/N, 1, x);

    %//Smooth out the Y data of the LineSeries
    hf = open('ttc_delay1000.fig');
    for hl = transpose(findobj(hf,'Type','line'))
            set(hl, 'YData', f(get(hl,'YData')));
    end;
    saveas(hf, 'ttc_delay1000_smooth.fig');
