<h1>How to convert a SolidWorks file into a WebGL JSON file</h1>

The best solution I came across is simply to use <a href="https://www.solidworks.com/product/solidworks-visualize" rel="nofollow noreferrer">SolidWorks Visualize</a> (formerly Bunkspeed) to export the geometry and the materials using a combination of <code>OBJ</code> and <code>MTL</code> files.

Then, you'll be able to import it into a WebGL scene using the <a href="https://github.com/mrdoob/three.js/blob/dev/examples/js/loaders/OBJLoader.js" rel="nofollow noreferrer">Three.js/OBJLoader</a>. A big problem that can arise is the dimension and the memory required to load the exported file. To solve this latency/memory problem you can then convert the exported <a href="http://people.sc.fsu.edu/%7Ejburkardt/data/obj/obj.html" rel="nofollow noreferrer">OBJ files</a> into Three.js JSON format using the <a href="https://github.com/makesites/three-obj" rel="nofollow noreferrer">three-obj</a> and minifying them using the <a href="https://github.com/makesites/three-obj#minify-source-destination-callback" rel="nofollow noreferrer"><code>minify()</code> method</a>. After that you'll have to load the minified files using the <a href="https://github.com/mrdoob/three.js/blob/dev/examples/js/loaders/BinaryLoader.js" rel="nofollow noreferrer">Three.js/BinaryLoader</a>.

Hope this can help someone else.

blocks|key|1233687|text|查看WebGL+3D模型查看器，使用http://www.radiatedpixel.com/wordpress/2013/03/27/webgl-3d-model-viewer-using-three-js/的three.js指南|type|unstyled|depth|inlineStyleRanges|entityRanges|offset|length|data|1233688|从SolidWorks导出obj文件。|1233689|通过JavaScript添加您自己的控件应该是直接的。|1233690|entityMap|0|LINK|mutability|MUTABLE|url|http://www.radiatedpixel.com/wordpress/2013/03/27/webgl-3d-model-viewer-using-three-js/^0|I|2F|0|0|0|0^^$0|@$1|2|3|4|5|6|7|P|8|@]|9|@$A|Q|B|R|1|S]]|C|$]]|$1|D|3|E|5|6|7|T|8|@]|9|@]|C|$]]|$1|F|3|G|5|6|7|U|8|@]|9|@]|C|$]]|$1|H|3|-4|5|6|7|V|8|@]|9|@]|C|$]]]|I|$J|$5|K|L|M|C|$N|O]]]]

Have a look at the WebGL 3D model viewer using three.js guide at <a href="http://www.radiatedpixel.com/wordpress/2013/03/27/webgl-3d-model-viewer-using-three-js/" rel="nofollow">http://www.radiatedpixel.com/wordpress/2013/03/27/webgl-3d-model-viewer-using-three-js/</a>

Export the obj file from SolidWorks.

It should be straight forward to add your own controls via JavaScript.

With the launch of SolidWorks 2016, Dassault Systèmes has promoted a new web portal that enables the embedding of Edrawings models into web pages: <a href="http://www.3dcontentcentral.com/" rel="noreferrer">3dcontentcentral.com</a>.
Their web 3D viewer uses WebGL to show model inside a browser window (<a href="http://www.3dcontentcentral.com/model-preview.aspx?format=3D&amp;catalogid=364&amp;modelid=1254&amp;width=250&amp;height=250&amp;edraw=true" rel="noreferrer">here</a> you can find a live example). Moreover, there is the possibility to embed an iframe with the viewer to embed it onto another web page, like the following:

<pre><code>&lt;iframe scrolling='no' frameborder='0' allowfullscreen='true'
src='http://www.3dcontentcentral.com/external-site-embed.aspx?format=3D&amp;catalogid=364&amp;modelid=1254&amp;width=250&amp;height=250&amp;edraw=true'
name='PreviewFrame3D' id='PreviewFrame3D' width='400' height='355'&gt;
&lt;/iframe&gt;
&lt;br/&gt;
&lt;a href='http://www.3dcontentcentral.com/download-model.aspx?catalogid=364&amp;id=1217'&gt;
Download&lt;/a&gt;
</code></pre>

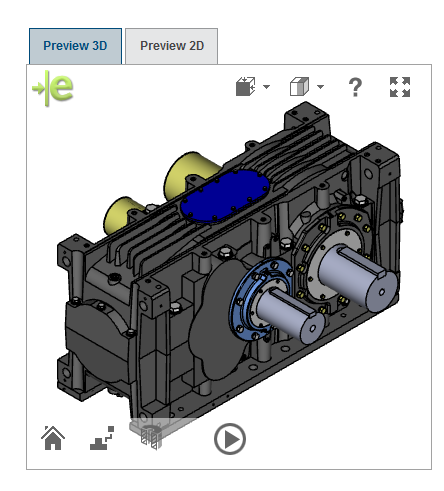

The <a href="http://www.3dcontentcentral.com/parts/part.aspx?id=1254&amp;catalogid=364" rel="noreferrer">final result</a> is something like the following:

<a href="https://i.stack.imgur.com/eATSM.png" rel="noreferrer"><img src="https://i.stack.imgur.com/eATSM.png" alt="enter image description here"></a>

<a href="http://www.3dcontentcentral.com/model-preview.aspx?format=3D&amp;catalogid=364&amp;modelid=1254&amp;width=250&amp;height=250&amp;edraw=true" rel="noreferrer">Full screen example</a>

So, is there any chance to export a 3D model (part) in the same way and embed as a WebGL without uploading into 3D Content Central website? I have also access to the Edrawings/SolidWorks SDK (2015), if it could be helpful in any way.

How to export SolidWorks/eDrawings file in WebGL?
