可转换的DrawingBrush

Question

我试图以透明的方式创建DrawingBrush，但是我想不出如何设置这个透明性:(以下是XAML：

<Border Grid.Column="1" Grid.Row="1" BorderBrush="Yellow" Background="Green">
        <Rectangle>
            <Rectangle.Fill>
                <DrawingBrush>
                    <DrawingBrush.Drawing>
                        <DrawingGroup>
                            <GeometryDrawing Brush="Red">
                                <GeometryDrawing.Geometry>
                                    <CombinedGeometry GeometryCombineMode="Exclude">
                                        <CombinedGeometry.Geometry1>
                                            <RectangleGeometry Rect="0, 0, 110, 110" />
                                        </CombinedGeometry.Geometry1>
                                        <CombinedGeometry.Geometry2>
                                            <RectangleGeometry Rect="10, 10, 90, 90" />
                                        </CombinedGeometry.Geometry2>
                                    </CombinedGeometry>
                                </GeometryDrawing.Geometry>
                                <GeometryDrawing.Pen>
                                    <Pen Brush="Blue" Thickness=".3" />
                                </GeometryDrawing.Pen>
                            </GeometryDrawing>
                        </DrawingGroup>
                    </DrawingBrush.Drawing>
                </DrawingBrush>
            </Rectangle.Fill>
        </Rectangle>
    </Border>

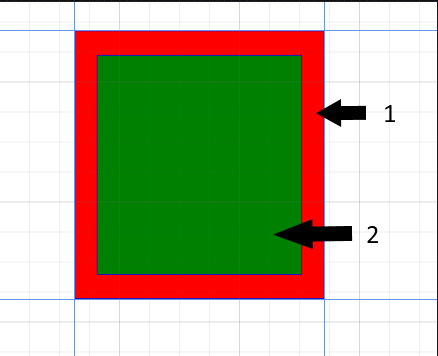

产出如下：

​

​

1. <GeometryDrawing Brush="Red">
2. <Border Background="Green">

如何将画笔的背景色设置为Transparent？

如果我在XAML (GeometryDrawing Brush="Transparent")中设置它，则画笔将从上控件Border获得背景色，并且所有内容都将是绿色。

其主要思想是在控制/刷的中间中绘制。

Answer 1

从你的评论：

DrawingBrush只在内部矩形中绘制，并将所有“红色”区域设置为透明

WPF中的呈现模型不是这样工作的。在XAML中声明要绘制的内容时，您正在描述要呈现的对象的集合。透明的颜色(即alpha值为0，就像内置的Transparent值一样)不会将其下的像素“设置”为透明的；它只是不呈现自身。在对象中使用透明颜色只会显示该对象下面的任何内容。

如果要在边框内绘制由透明像素构成的绿色框，则根本不需要填充边框(因为这将通过透明像素显示)，还需要定义一个Drawing，它可以绘制您想要的内容。即透明矩形，用于定义所需矩形的实际范围，然后在该矩形内定义一个较小的填充矩形。

例如：

<Window x:Class="TestSO33761293InsetRectangleBorder.MainWindow"
        xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation"
        xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml"
        Title="MainWindow" Height="525" Width="525">

  <Window.Resources>
    <DrawingBrush x:Key="drawingBrush1">
      <DrawingBrush.Drawing>
        <DrawingGroup>
          <GeometryDrawing Brush="Green">
            <GeometryDrawing.Geometry>
              <RectangleGeometry Rect="10, 10, 90, 90" />
            </GeometryDrawing.Geometry>
            <GeometryDrawing.Pen>
              <Pen Brush="Blue" Thickness=".3" />
            </GeometryDrawing.Pen>
          </GeometryDrawing>
          <GeometryDrawing Brush="Transparent">
            <GeometryDrawing.Geometry>
              <RectangleGeometry Rect="0, 0, 110, 110" />
            </GeometryDrawing.Geometry>
          </GeometryDrawing>
        </DrawingGroup>
      </DrawingBrush.Drawing>
    </DrawingBrush>
  </Window.Resources>

  <Grid>
    <Grid.RowDefinitions>
      <RowDefinition Height="*"/>
      <RowDefinition Height="2*"/>
      <RowDefinition Height="*"/>
    </Grid.RowDefinitions>
    <Grid.ColumnDefinitions>
      <ColumnDefinition Width="*"/>
      <ColumnDefinition Width="2*"/>
      <ColumnDefinition Width="*"/>
    </Grid.ColumnDefinitions>
    <Border Grid.Column="1" Grid.Row="1" BorderBrush="Yellow" BorderThickness="1">
      <Rectangle Fill="{StaticResource drawingBrush1}"/>
    </Border>
  </Grid>
</Window>
