设计用例图的正确方法

Question

原始标题:参与者需要直接指向用例图吗？

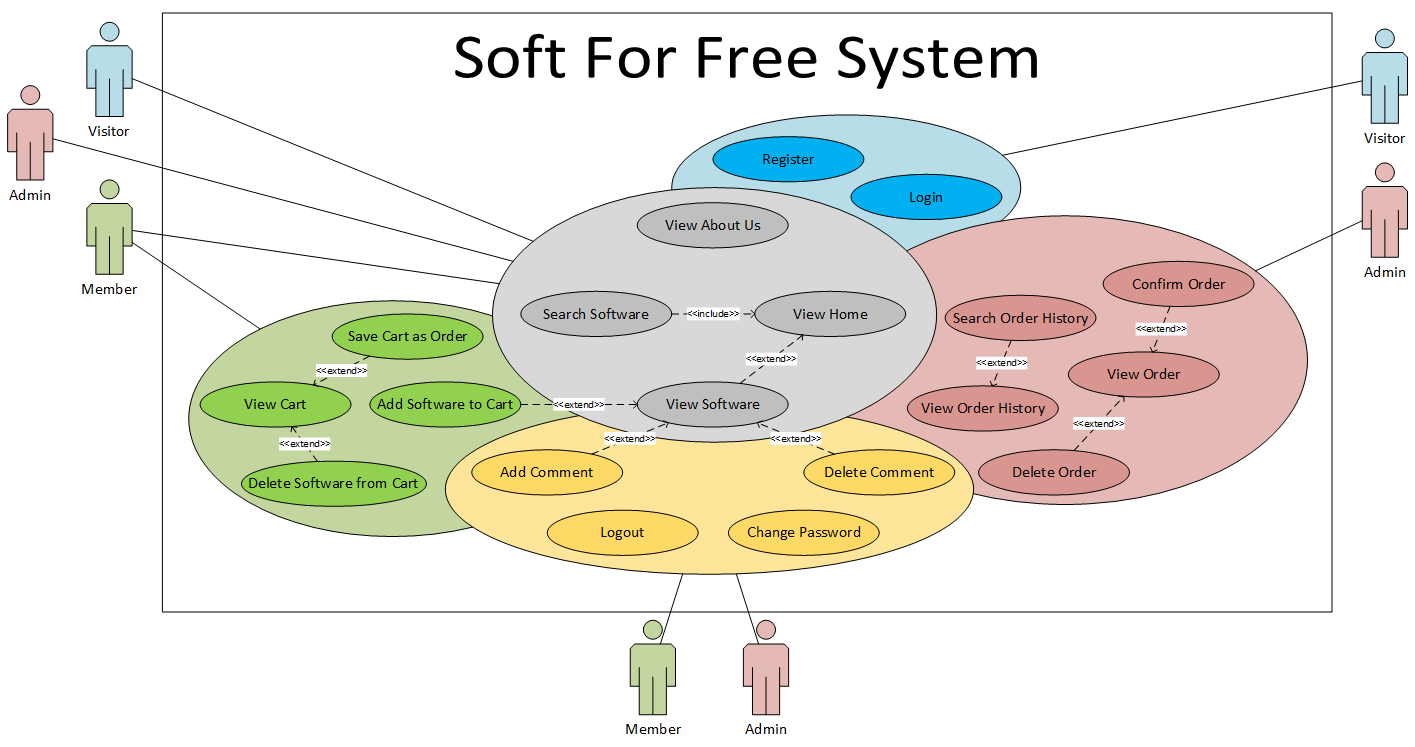

或者我可以这样做？

​

​

在这个用例图中，我想说参与者可以在指定的用例组中使用任何用例。

这种事允许吗？

编辑#1

我问这个问题的原因，是因为当我创建这个用例时，有很多行交叉在一起，这让我很困惑。

还有一条评论：

最好把它分成更小的图。

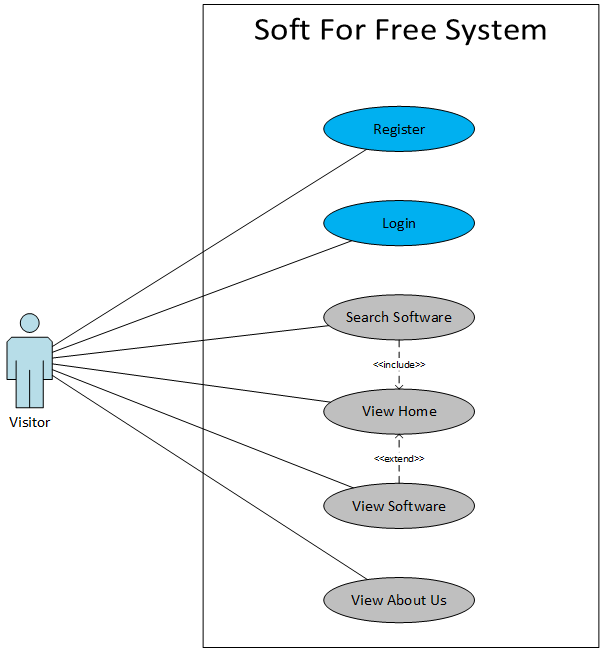

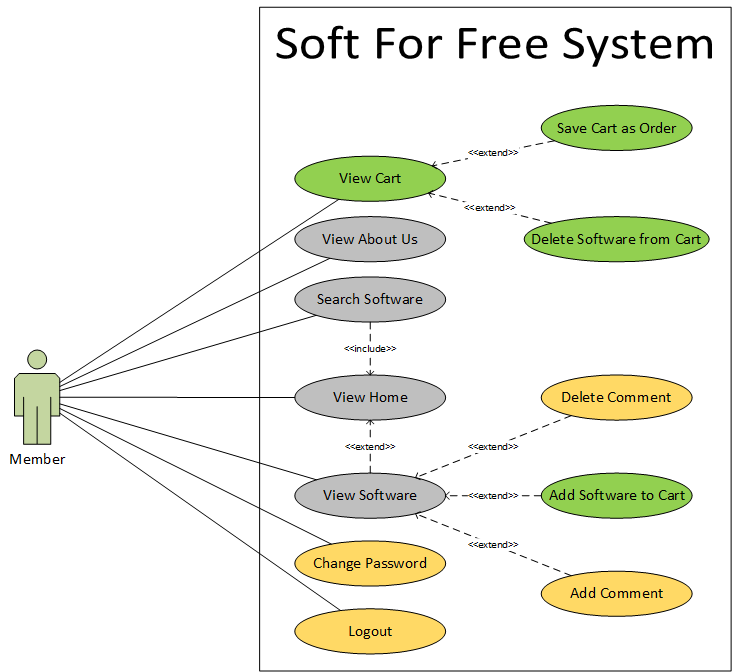

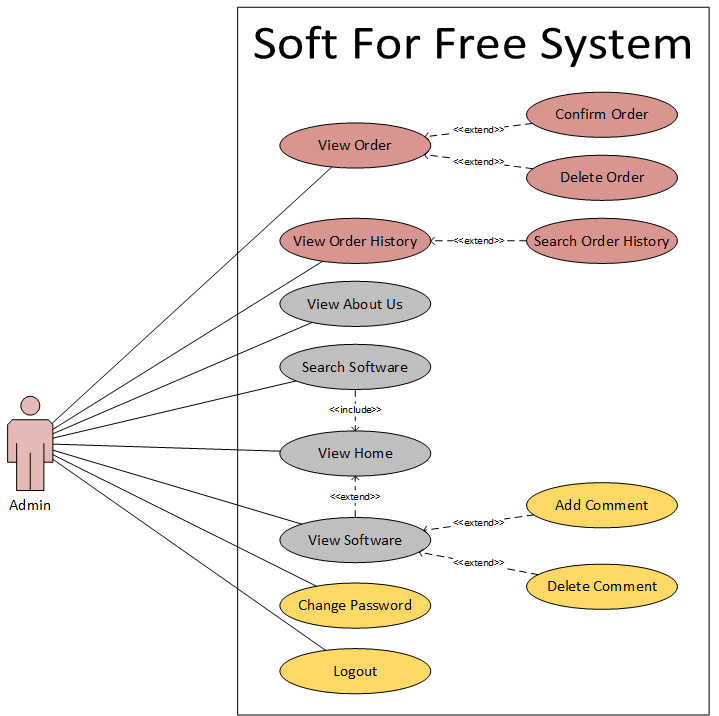

是这样的意思吗？

​

​

​

​

​

​

编辑#2

阅读评论后：

UseCase指定由其主体执行的一组操作，这将产生一个可观察的结果，对每个主题的一个或多个参与者或其他涉众都有价值。

所以我决定改为：

​

​

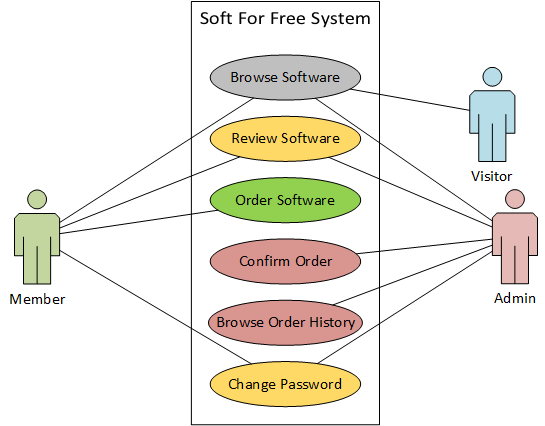

用例图应该是这样的吗？

编辑#3

结论

• 参与者应该直接指向用例。
• 阅读更多关于用例图应该如何在这个问题的注释中的细节

Answer 1

为了符合UML的要求，您不能这样做。但我想一个人可以理解你想要沟通的东西。

顺便提一句：Login不是业务用例。这是一种限制。另外，对于CRUD用例，我不会将它们分开，而是有一个Maintain <object> (这本身就是一些边缘用例，因为维护某些东西与业务无关)。您可以将维护操作分别约束到特定的参与者。

编辑有关Login (我的最爱之一)：用例最常用于描述业务上下文(与您所做的完全一样)。因此，从业务角度来看，Login不是一个用例，而是一个简单的约束(只有在登录时才能执行与业务相关的事情)。

​

​

现在对于Manage/Maintain用例。他们的水平是相似的。通常，“管理”本身并不与业务直接相关。在许多情况下，对真实业务的关注已经失去。因此，您管理某些东西的原因是真正的用例(例如，正确的用户数据，收集用户数据)。这是相当具有挑战性的，我承认，有时我也会回到Manage。大多数人都不费事，但是要做好一份好的工作需要考虑基本的问题，而不是养成坏习惯。
