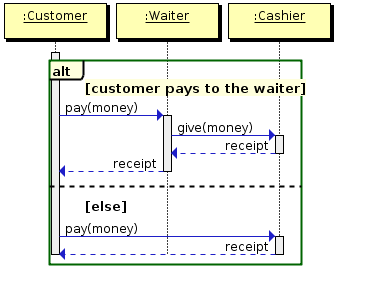

blocks|key|1793943|text|这不是真正的“或”，因为这意味着你可以同时支付服务员和出纳员(+"+or“是一个，另一个，或两者兼而有之)。所以你想要的是如果/否则。这是由组合碎片表示的。|type|unstyled|depth|inlineStyleRanges|entityRanges|data|1793944|​|1793945|📷|atomic|offset|length|1793946|1793947|entityMap|0|IMAGE|mutability|IMMUTABLE|imageUrl|https://developer.qcloudimg.com/http-save/yehe-900000/61d799dd56f2897e9ab1f08575a216c1.png|imageAlt^0|0|0|0|1|0|0|0^^$0|@$1|2|3|4|5|6|7|S|8|@]|9|@]|A|$]]|$1|B|3|C|5|6|7|T|8|@]|9|@]|A|$]]|$1|D|3|E|5|F|7|U|8|@]|9|@$G|V|H|W|1|X]]|A|$]]|$1|I|3|C|5|6|7|Y|8|@]|9|@]|A|$]]|$1|J|3|-4|5|6|7|Z|8|@]|9|@]|A|$]]]|K|$L|$5|M|N|O|A|$P|Q|R|-4]]]]

This is not really "OR", because that would imply that you can pay both Waiter and Cashier at the same time ("OR" is one, the other, or both). So what you want instead is if/else. This is denoted by combined fragments.

<a href="https://i.stack.imgur.com/uJi53.png" rel="nofollow noreferrer"><img src="https://i.stack.imgur.com/uJi53.png" alt="enter image description here"></a>

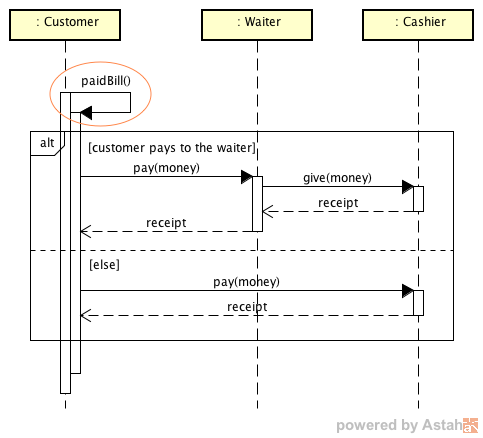

blocks|key|3652233|text|除图表上显示的"paidBill()函数“外，对Peter的回答完全相同。|type|unstyled|depth|inlineStyleRanges|entityRanges|data|3652234|​|3652235|📷|atomic|offset|length|3652236|3652237|entityMap|0|IMAGE|mutability|IMMUTABLE|imageUrl|https://developer.qcloudimg.com/http-save/yehe-900000/d12da0cd370778a0e72e661d6cdbc20c.png|imageAlt^0|0|0|0|1|0|0|0^^$0|@$1|2|3|4|5|6|7|S|8|@]|9|@]|A|$]]|$1|B|3|C|5|6|7|T|8|@]|9|@]|A|$]]|$1|D|3|E|5|F|7|U|8|@]|9|@$G|V|H|W|1|X]]|A|$]]|$1|I|3|C|5|6|7|Y|8|@]|9|@]|A|$]]|$1|J|3|-4|5|6|7|Z|8|@]|9|@]|A|$]]]|K|$L|$5|M|N|O|A|$P|Q|R|-4]]]]

Exact same answer with Peter except "paidBill() function" showing on the diagram.

<img src="https://i.stack.imgur.com/pkxVH.png" alt="Sequence diagram">

When drawing a sequence diagram , I saw that I need to implement an "OR" statement.Such as,

CUSTOMER can pay the bill to either WAITER or CASHIER.

Now,I have a paidBill() function which can pay either waiter or cashier. Please help to draw this.

How to show "OR" statement in sequence diagram?

翻译质量差，导致语言生硬或混乱。

没有提供实际的解决方法或示例。

解答不清晰，无法理解或解决问题。

页面排版不美观，阅读体验差。

文章

问答

视频

教程

学习中心

腾讯云实验室

直播

竞赛

腾讯云代码分析专区

腾讯iOA零信任安全管理系统专区

腾讯云架构师技术同盟交流圈

腾讯云数据库专区

腾讯云智能顾问专区

腾讯云原生专区

腾讯混元专区

腾讯云TCE专区

腾讯云Lighthouse专区

腾讯云HAI专区

腾讯云Edgeone专区

腾讯云存储专区

腾讯云智能专区

腾讯轻联专区

腾讯云开发专区

TAPD专区

腾讯轻量云游戏服专区

腾讯云最具价值专家

腾讯云架构师技术同盟

腾讯云创作之星

腾讯云开发者先锋

腾讯云AI代码助手

云原生构建

TAPD 敏捷项目管理

Cloud Studio

SDK中心

API中心

命令行工具

功能1上新10个字符

功能2描述100个字符功能2描述100个字符功能2描述100个字符功能2描述100个字符功能2描述100个字符功能2描述100个字符功能2描述100个字符功能2描述100个字符功能2描述100个字符。

功能2上新100个字符功能2上新100个字符功能2上新100个字符功能2上新100个字符功能2上新100个字符功能2上新100个字符功能2上新100个字符功能2上新100个字符功能2上新100个字符。

功能5描述100个字符功能5描述100个字符功能5描述100个字符功能5描述100个字符功能5描述100个字符功能5描述100个字符

功能5上新100个字符功能5上新100个字符功能5上新100个字符功能5上新100个字符功能5上新100个字符功能5上新100个字符功能5上新100个字符功能5上新100个字符功能5上新100个字符功能5上新100个字符

功能4上新

文章&问答评论现已支持表情

全新交互，全新视觉，新增快捷键、悬浮工具栏、高亮块等功能并同时优化现有功能，全面提升创作效率和体验

社区富文本编辑器全新改版！诚邀体验～

精选全网热门MCP server，让你的AI更好用 🚀

💥开发者 MCP广场重磅上线！

涵盖代码开发、场景应用、自动测试全流程，助你从零构建专属AI助手

一站式MCP教程库，解锁AI应用新玩法

聚焦“写作效率、视觉美观与运行性能”三方面进行全面升级，为您提供更高效、稳定的创作环境

社区富文本&Markdown编辑器全新改版上线，欢迎大家体验!

诚挚邀请您参与本次调研，分享您的真实使用感受与建议。您的反馈至关重要，感谢您的支持与参与！

社区新版编辑器体验调研

在绘制序列图时，我看到需要实现一个“或”statement.Such，顾客可以向服务员或出纳员付款。现在，我有一个paidBill()函数，它可以支付服务员或出纳员的费用。请帮我画这个。

问如何在顺序图中显示“或”语句？
