Android位图掩蔽(Xfermode)留下不透明的黑色背景。

Question

我有一个自定义视图，在onDraw()中，我试图执行位图掩蔽。我有一个填充整个视图的squareBitmap (红色)，还有一个充当掩码的circleBitmap (蓝色)。我使用的模式是：PorterDuff.Mode.DST_IN。

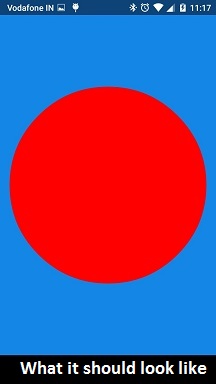

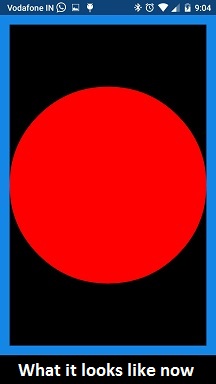

我期待的结果是一个红色的圆圈。我明白，但我也有一个黑色的不透明的背景。我不想要这个不透明的背景，而应该是透明的。Figure 1是我得到的结果，Figure 2是我正在寻找的结果。

​

​

我的代码：(为了这个问题，我在onDraw()中移动了所有东西)

protected void onDraw(Canvas canvas) {

    final int width = canvas.getWidth();
    final int height = canvas.getHeight();

    Bitmap circleBitmap = Bitmap.createBitmap(width, height, Bitmap.Config.ARGB_8888);
    Canvas circleCanvas = new Canvas(circleBitmap);
    Paint p = new Paint(Paint.ANTI_ALIAS_FLAG);
    p.setStyle(Paint.Style.FILL_AND_STROKE);
    p.setColor(Color.BLUE);
    circleCanvas.drawCircle(width / 2, height / 2, width / 2, p);

    p.setColor(Color.RED);
    Bitmap squareBitmap = Bitmap.createBitmap(canvas.getWidth(), canvas.getHeight(), Bitmap.Config.ARGB_8888);
    Canvas squareCanvas = new Canvas(squareBitmap);
    final Rect squareRect = new Rect(0, 0, width, height);
    squareCanvas.drawRect(squareRect, p);

    Paint q = new Paint(Paint.ANTI_ALIAS_FLAG);
    canvas.drawBitmap(squareBitmap, 0, 0, q);
    q.setXfermode(new PorterDuffXfermode(PorterDuff.Mode.DST_IN));
    canvas.drawBitmap(circleBitmap, 0, 0, q);
    q.setXfermode(null);
}

我哪里出问题了？我怎样才能避免这种黑色不透明的背景？

Answer 1

似乎要完成Xfermode，我需要将绘图重定向到屏幕外的位图。因此，添加以下内容解决了我的问题。

canvas.saveLayer(0, 0, canvas.getWidth(), canvas.getHeight(), q);

但是，documentation of saveLayer又说要避免使用这种方法，因为它很昂贵。建议使用harware layer代替这种方法。

避免使用此方法，特别是如果提供的边界很大，或者如果CLIP_TO_LAYER_SAVE_FLAG从saveFlags参数中被省略。建议在View上使用硬件层来应用xfermode、颜色筛选器或alpha，因为它的性能要比这个方法好得多。

因此，可以通过添加以下内容来修复saveLayer方法的整数：

setLayerType(LAYER_TYPE_HARDWARE, q);
