二元化心电信号数据

Question

我使用清晰的画布库( ecg电压值)对原始信号数据进行了二分法处理，但在心电通道的分离方面遇到了一些问题。当我在PACS系统上显示二分数据时，所有的通道都会相互附加，并显示为单一波形。(然而，我把12个波形通道的数目变了，因此必须有12个不同的通道。)

我已经将正确的值放入“波形样本的数量”和“波形通道的数量”变量中，但是肯定有错误。

如何根据通道信息将单个心电信号分成多个通道？

这是一个简单的文件，我试图在pacs服务器上可视化。

http://www.ikincidoktor.com/tmp/I00000006679.dcm

它有两个通道，但通道相互附加，并在pacs上可视化。

谢谢你的帮助。

Answer 1

我在DICOM属性编码中没有看到任何问题，您只需要验证波形数据是否与DICOM属性中的值匹配。请注意，波形数据值需要进行交织编码，按信道递增，然后通过示例(即C1S1、C2S1、C3S1、…)进行增量。CnS1，C1S2，C2S2，C3S2，…( CnSm)，在连续样品之间没有填充或明确的划界。Cx表示在项目号x中的通道定义序列项中定义的通道。

Answer 2

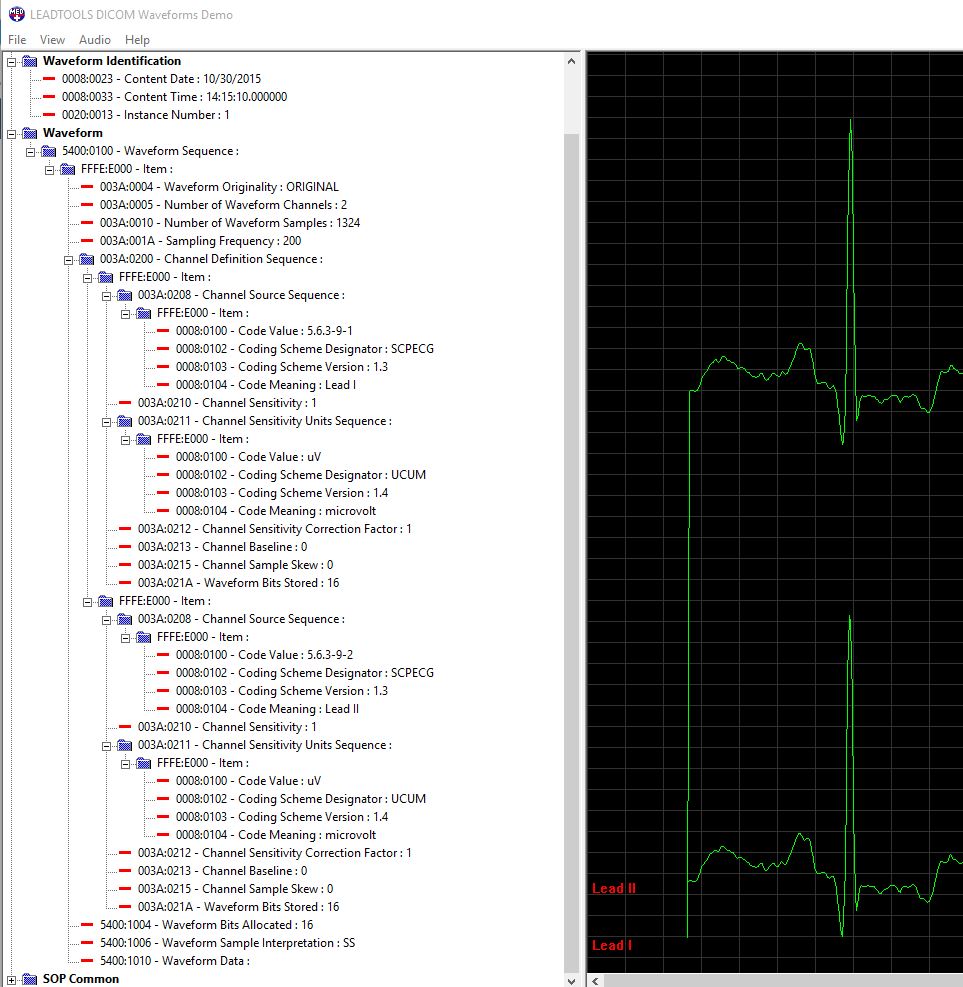

根据您的DICOM文件，dataset只有两个波形通道。

​
