ADC移动平均

Question

嗨，我正在做一个项目，我要计算ADC读数的移动平均值。ADC输出的数据代表正弦波。

这是我用来获取给定信号的移动平均值的代码。

longNew = (8 bit data from ADC);
longNew = longNew << 8;
//Division
longNew = longNew >> 8;    //255 Samples
longTemp = avgALong >> 8;

avgALong -= longTemp;// Old data
avgALong += longNew;// New Data

avgA = avgALong >> 8;//256 Point Average

​

​

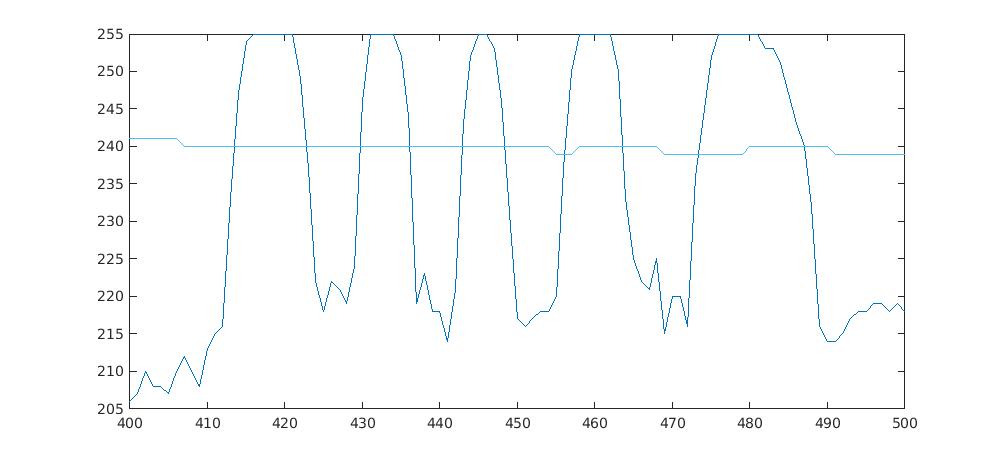

参考图像

​

​

请参考此图像作为相对于参考(或avgA)的上限和下限。

目前，我正在使用一个常量值来为我的应用程序获得电压的上限和下限，我正在计算以下内容

upper_limit = avgA + Delta(x)；lower_limit = avgA - Delta(x);

在我的例子中，我取Delta(x) = 15。

我想根据信号强度计算这个常数表达式或Delta(x)。信号的最大电压电平为255伏特或5伏特。信号的最小电压电平经常变化，因为一个恒定的值对我的应用没有帮助，因为它决定了下限和上限。

请帮帮忙

谢谢

Answer 1

现在描述一下正在发生的事情，我认为您需要三个运行平均值：

1. 输入信号。轻轻平均它，以帮助压制噪音。
2. upper_limit当您确定局部最大值时，将它们推入这个平均值。
3. lower_limit当您确定局部最小值时，将它们推到这个平均值中。

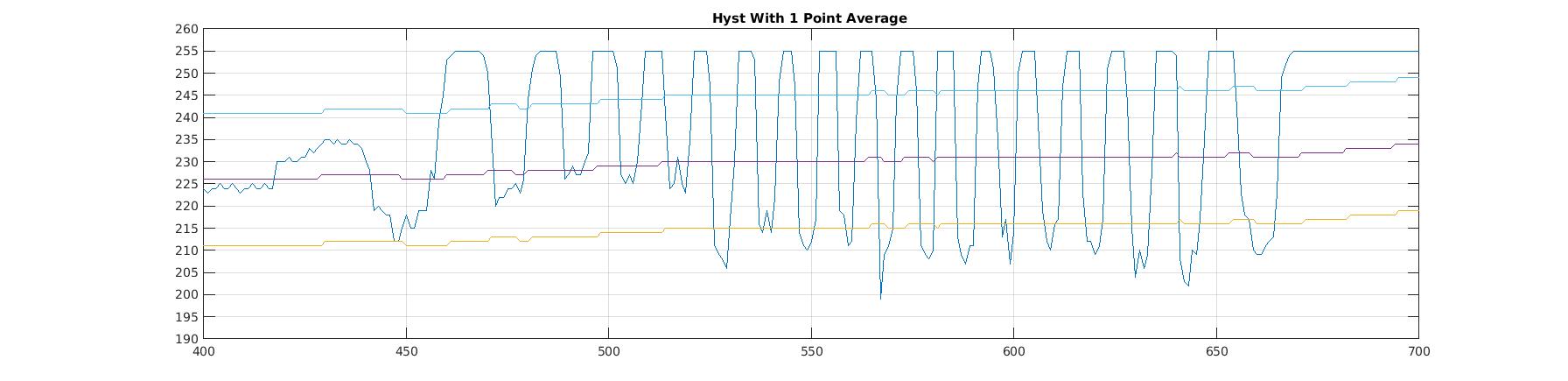

您的增量将是(upper_limit-lower_limit)/8 (或4，或其他什么)。你的迟滞点是upper_limit - delta和lower_limit + delta。

每次转换到“1”时，将当前的局部最小值推入lower_limit移动平均线，然后开始搜索新的局部最大值。当您转换到“0”时，将局部最大值推入upper_limit移动平均线，并开始搜索新的局部最小值。

如果你的信号强度变化很大，就会有一个问题(你的信号会突然下降到磁滞带，再也不会有任何转变了)。你可以用几种方法解决这个问题：

1. 数一数你花在迟滞带上的时间，如果你花费太多的时间，就重新设置所有的时间。

或

1. 对于滞后带中的每一个样本，将upper_limit和lower_limit稍微靠近一点。最终，它们会崩溃到你再次开始检测过渡的程度。

吃点盐吧。如果你这样做是为了一个学校的项目，它几乎肯定不会匹配任何学术方法，您的教授正在寻找。
