如何根据一定规律改变散点图颜色

Question

我必须做一个散点图，它的颜色取决于第三个变量。如果变量介于0到1之间，给出“蓝色”，1-2，红色，2-3，紫色，3-4，绿色，4-5灰色。我怎么能这么做？

x = [1,2,3,4,5]
y = [3,4,2,3,4]
c = [1,2,4,0.5,5]

Answer 1

如果您想要颜色映射的特定边界，可以将mpl.colors.BoundaryNorm与mpl.colors.ListedColormap一起使用。

import matplotlib.pyplot as plt
import matplotlib as mpl

x = [1,2,3,4,5]
y = [3,4,2,3,4]
c = [1,2,4,0.5,5]

cmap = mpl.colors.ListedColormap(['blue','red','magenta', 'green', 'gray'])
c_norm = mpl.colors.BoundaryNorm(boundaries=[0,1,2,3,4,5], ncolors=5)
plt.scatter(x, y, c=c, s=200, cmap=cmap, norm=c_norm)
plt.colorbar()
plt.show()

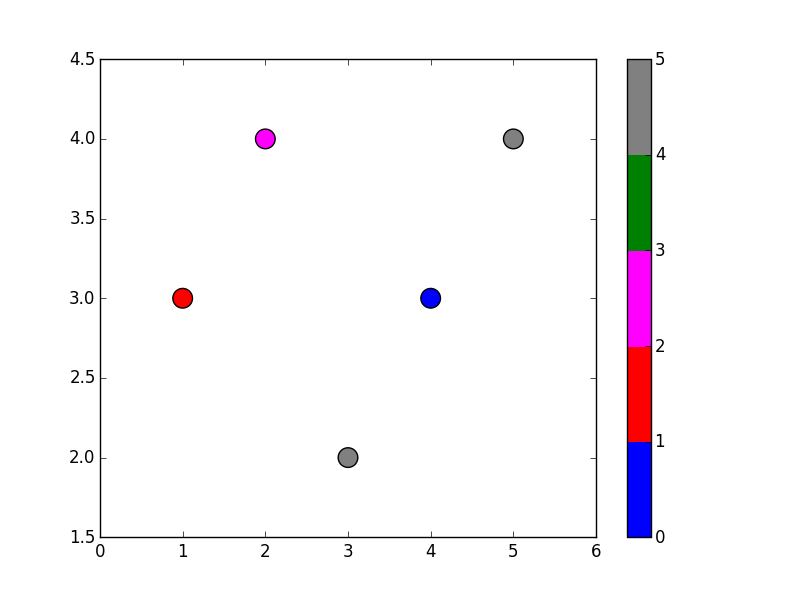

这给出了这个情节：

​

​

Answer 2

您可以创建和使用列出的颜色图：

import matplotlib as mpl
import matplotlib.pyplot as plt

x = [1,2,3,4,5]
y = [3,4,2,3,4]
c = [1,2,4,0.5,5]
cmap = mpl.colors.ListedColormap( [[1., 0., 0.],
                                   [0., 1., 0.],
                                   [0., 0., 1.]])
plt.scatter(x, y, c=c, s=100, cmap=cmap)
plt.show()

Answer 3

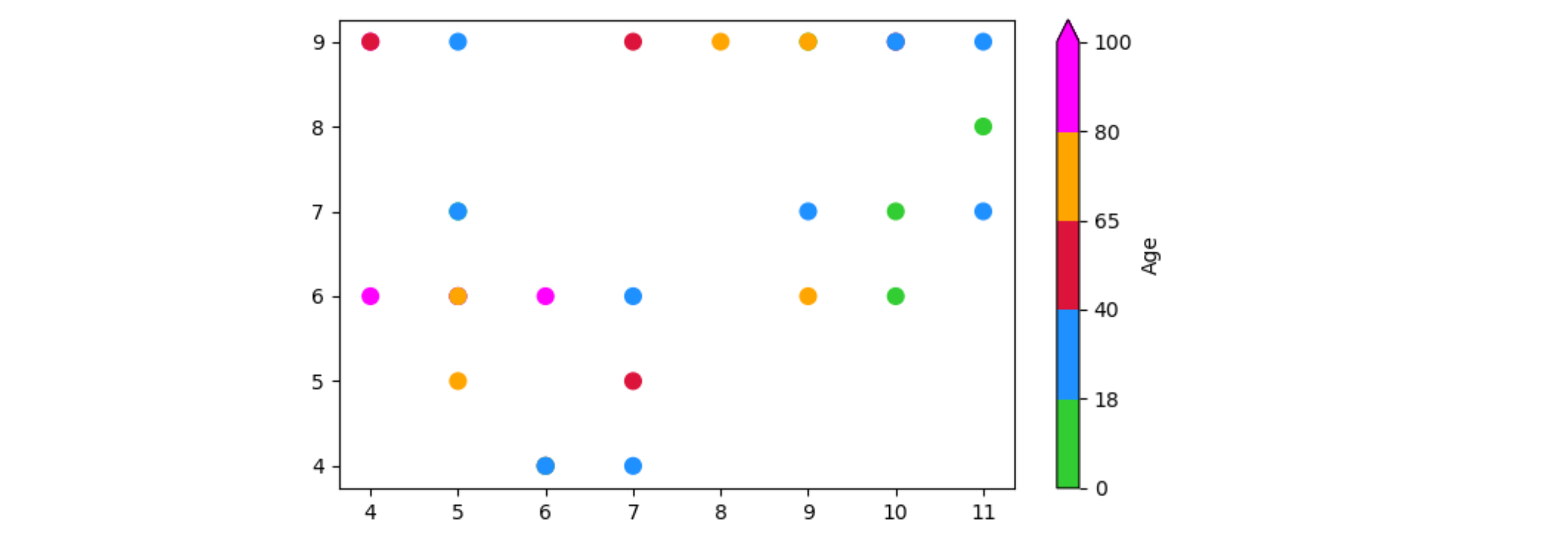

下面是另一个例子，根据年龄对散点图进行着色。

BoundaryNorm为每个年龄范围设置边界，并将颜色关联到每个年龄范围。

例如，如果存在年龄范围< 18, 18-40, 40-65, 65-80, > 80，则可以将这些边界列出为[18,40,65,80]。BoundaryNorm需要比颜色数多一个绑定，所以您可以在前面添加0，在末尾添加100。

您可以从现有的颜色映射创建一个颜色映射，给出所需的颜色数：plt.cm.get_cmap('plasma_r', len(boundaries)+1)或ListedColormap，给它一个显式的颜色列表：matplotlib.colors.ListedColormap([...])。

示例代码：

import matplotlib
from matplotlib import pyplot as plt
import pandas as pd
import numpy as np

N = 30
df = pd.DataFrame({'x': np.random.randint(4,12,N),
                   'y': np.random.randint(4,10,N),
                   'birthdt': np.random.randint(1,95, N)})
boundaries = [18, 40, 65, 80]
cmap = matplotlib.colors.ListedColormap(['limegreen', 'dodgerblue', 'crimson', 'orange', 'fuchsia'])
# cmap = plt.cm.get_cmap('plasma_r', len(boundaries) + 1)
norm = matplotlib.colors.BoundaryNorm([0]+boundaries+[100], len(boundaries)+1)

plt.scatter(df.x, df.y, s=60, c=df.birthdt, cmap=cmap, norm=norm)
cbar = plt.colorbar(extend='max')
cbar.ax.set_ylabel('Age')
plt.show()

​

​

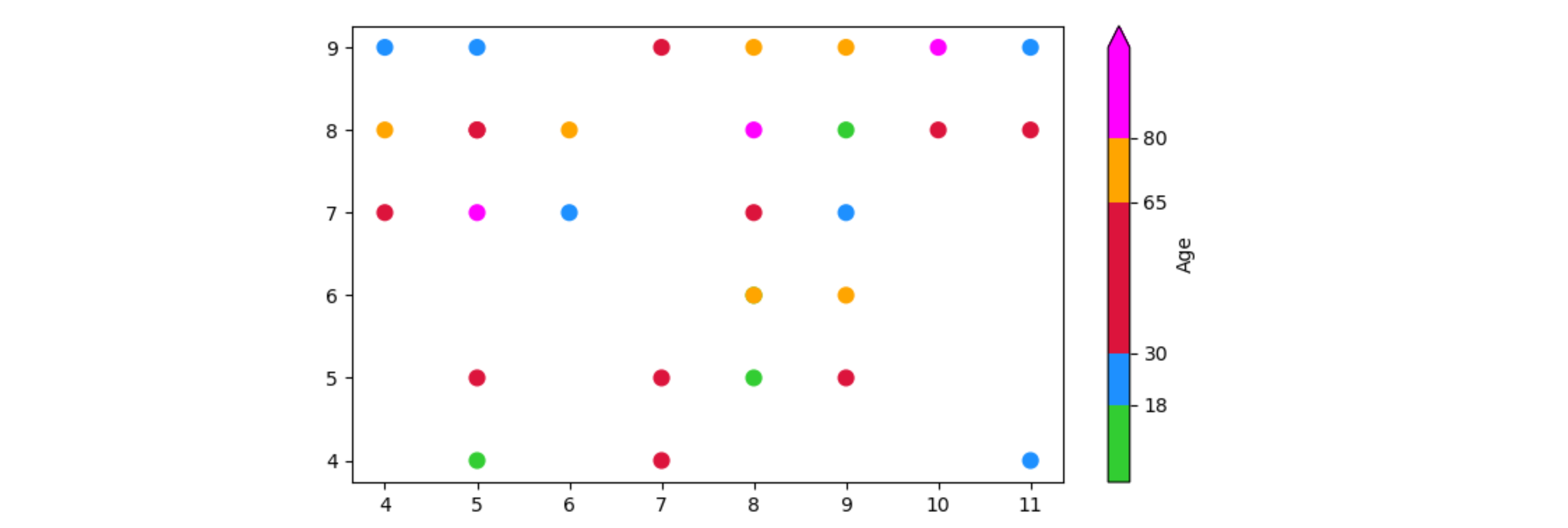

如果您希望按年龄范围按比例进行色条分离，则可以尝试：

import matplotlib
from matplotlib import pyplot as plt
import pandas as pd
import numpy as np

N = 30
df = pd.DataFrame({'x': np.random.randint(4, 12, N),
                   'y': np.random.randint(4, 10, N),
                   'birthdt': np.random.randint(1, 95, N)})
boundaries = [18, 30, 65, 80]
max_age = 100
base_colors = ['limegreen', 'dodgerblue', 'crimson', 'orange', 'fuchsia']
full_colors = [c for c, b0, b1 in zip(base_colors, [0] + boundaries, boundaries + [max_age]) for i in range(b1 - b0)]
cmap_full = matplotlib.colors.ListedColormap(full_colors)
norm_full = matplotlib.colors.Normalize(vmin=0, vmax=max_age)
plt.scatter(df.x, df.y, s=60, c=df.birthdt, cmap=cmap_full, norm=norm_full)
cbar = plt.colorbar(extend='max', ticks=boundaries)
cbar.ax.set_ylabel('Age')
plt.show()

​

​
