在c#中用颜色填充视觉形状

Question

嗨，我正在用visio2013 c# .Now创建形状，我需要用c#填充这个形状，我尝试了以下代码，但是没有任何意义:(：)

   Visio.Cell cqellname;
            cqellname = shape.get_CellsSRC(
            (short)Visio.VisSectionIndices.visSectionObject,
            (short)Visio.VisRowIndices.visRowFill,
            (short)Visio.VisCellIndices.visFillBkgnd);
            cqellname.FormulaU = "rgb(255,0,0)";

当单元格被保护时，上面的代码抛出一个错误。

  shape.get_CellsSRC((short)Visio.VisSectionIndices.visSectionObject,
        (short)Visio.VisRowIndices.visRowFill,
   (short)Visio.VisCellIndices.visFillBkgnd).FormulaForceU = "RGB(" + R + "," + G + "," + B + ")";

尝试以上方法，它不会抛出任何异常，但没有改变形状。

我已经尝试过这个解决方案-- 从堆叠溢出，它太不起作用了。

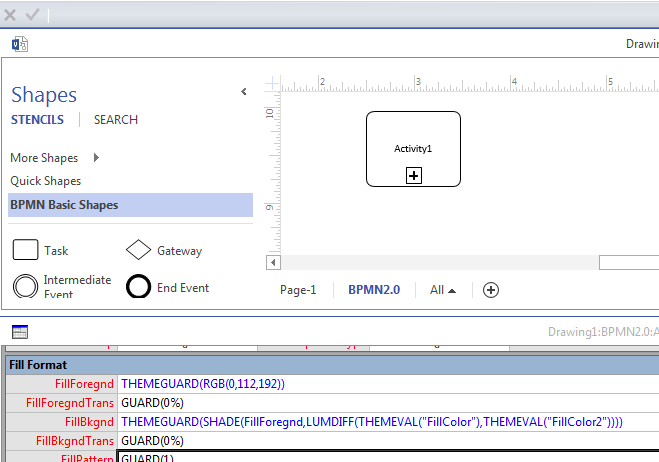

我可以看到我在变形表FillForeGnd和FillBkGnd中指定的值，但是这个形状并没有填充我给出的颜色。

​

​

有谁能告诉我怎么做吗？

Answer 1

正如我在上面的答案中提到的(您已经标记为无用)，您的目标是错误的形状。

现在你已经准备好了你的问题，包括更多的细节，这是清楚的，你正在处理的形状。

您所针对的形状似乎是"BPMN基本形状“模板中的”折叠子进程“。这是一组形状，顶层没有几何图形，所以改变它的颜色，就像你在问题中所做的那样，没有视觉上的变化。要解决这个问题，您需要找到用于显示背景的子形状。在这个特定的母版中，包含目标填充的子形状的索引大于父级，所以您可以在代码中使用它。该形状缺乏任何其他明确的功能(如用户单元格)，以使一个更好的候选人，所以请注意，这个方法只是这个特定的形状。

考虑到你似乎对这个模板做了相当多的工作，我的方法是创建一个模板副本，并对模板进行一些修改，以使这种交互更容易一些，但同时我希望下面的代码能够回答您的问题。

如果是这样的话，请把它标记成答案。

public void OnCheckFillBPMN()
{
    Color fillColor = Color.FromArgb(1, 255, 0, 0);
    CollapsedSubProcessFill(this.Application.ActiveWindow.Selection.PrimaryItem, fillColor);
}

private void CollapsedSubProcessFill(Visio.Shape vShpIn, Color fillColor)
{
    if (vShpIn != null && vShpIn.Master != null && vShpIn.Master.NameU.StartsWith("Collapsed Sub-Process"))
    {
        //The sub-shape that provides the fill colour in
        //the 'Collapsed Sub-Process' master is the first index
        //after the group shape.
        //If you want to use a different method to locate the
        //correct sub-shape then do that here.
        var targetSubShpId = vShpIn.ID + 1;
        var targetShp = TryGetShapeInCollection(vShpIn.Shapes, targetSubShpId);
        if (targetShp != null)
        {
            var targetCell = targetShp.get_CellsSRC(
                (short)Visio.VisSectionIndices.visSectionObject,
                (short)Visio.VisRowIndices.visRowFill,
                (short)Visio.VisCellIndices.visFillForegnd);
            targetCell.FormulaU = "RGB(" + fillColor.R
                                    + ',' + fillColor.G
                                    + ',' + fillColor.B + ')';
        }
    }
}


private Visio.Shape TryGetShapeInCollection(Visio.Shapes vShps, int shpId)
{
    try
    {
        if (vShps != null)
        {
           var targetShp = vShps.ItemFromID[shpId];
           return targetShp;
        }
    }
    catch (System.Runtime.InteropServices.COMException ex)
    {
        if (ex.ErrorCode == -2032465756) //Invalid sheet identifier
        {
            return null;
        }
    }
    return null;
}

Answer 2

如果FormulaForceU可以工作，但是没有视觉上的改变，那么我假设您没有设置正确的单元格。通常，您会设置FillForegnd单元格(visFillForegnd)，除非有不同的模式集。还请注意(对于Visio 2013+)，如果FillGradientEnabled设置为true，这将覆盖纯色。

最后要记住的一点是，你所瞄准的形状可能没有几何学，或者它的NoFill单元格设置为真，你真的应该瞄准一个子/子形状。

在这两种情况下，您都应该裂纹打开ShapeSheet并查看形状处于何种状态。
