LED最有效的计时方法是什么？

Question

我需要创建一个包含大约50个LED的面板。LED需要单独地打开/关闭，并且一起打开(计时器是基于每周一所有50 LED的打开和每周10 LED的每一天都被打开)。

在我的研究中，我发现了LM555计时器，但是这会导致一个由50个不同定时器组成的巨大电路。

控制这些LED最有效的方法是什么？

Answer 1

我的第一个回答真的很愚蠢(对此我很抱歉)，我也不知道为什么我以前没有想到惊人的“轮班登记表”。

你的Arduino没有那么多的引脚来点亮你所有的LED。但是使用移位寄存器是可能的。从一个8位移位寄存器，你可以点燃8发光二极管仅使用2-3 PIN在您的Arduino板(一个时钟，一个数据和一个锁存)。因此，要亮起50个PIN，您只需要7 这个组件 (例如)。

怎么用？网上有很多教程，通常sparkFun教程是我最喜欢的。

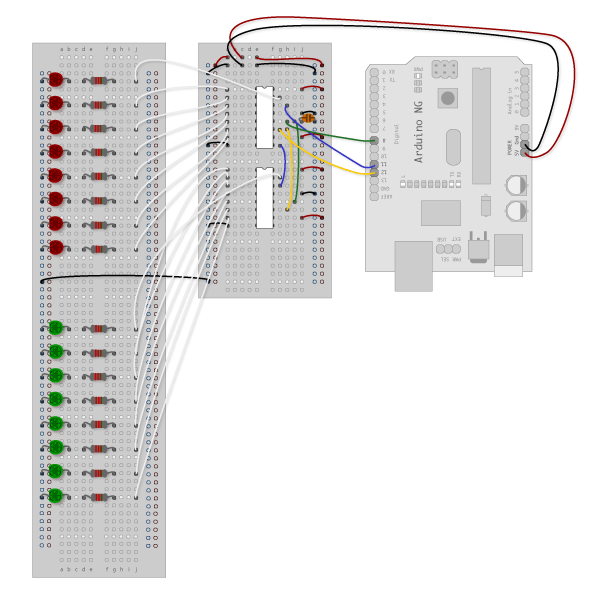

下面是一张来自Arduino网站的图片。它解释了如何连接16个发光二极管。

​

无论如何，从软件方面来说，您必须了解ShiftOut函数。之后，您必须使用时间函数。

首先，初始化您的时间变量，正如您在我上面发布的链接中看到的那样。之后，在你的循环中：

• 把你的数据连接到50个发光二极管时，当previousMonth != month。
• 把高dataPin连接到10 leds当daySum == 10 (所以，当previousDay != day你必须增加使用daySum++的daySum )。
