STM32F4立体微机电系统

Question

我一直在致力于STM32F4发现的音频项目，我注意到一件事，所有的I2S标准只使用一个麦克风(取决于标准使用不同的位)。为了前场比赛。与飞利浦，MSB或LSB标准，使用下降边缘作为位触发器，只捕获接地L/R麦克风，如果我使用PCM标准，使用上升边缘作为位触发器，只捕获高L/R麦克风。我找不到办法在一段时间内捕捉到两个MEMS麦克风样本。如果没有外部集成电路的话，STM32F4是不是不能立即用于集成电路？

Answer 1

解决方案是选择I2S数据时钟比Mems麦克风输入的时钟快一倍，这样处理器就可以在任一Mems时钟脉冲上捕获样本。

Answer 2

您可以尝试使用I2S2和I2S3，第二个用于为mics生成时钟，第一个用于生成采样pdm值的时钟(以双倍速率)，共享相同的PLL，时钟应该是同步的。这样做，我认为您可以通过读取I2S2的recv寄存器来获得pdm位，但我也认为来自2个mics的位将被交织(从麦克风1中的一个位，从麦克风2的另一个位，等等)。

Answer 3

只是跟进同样的问题。从这两个麦克风获取数据的一种方法是使麦克风时钟变小两倍。您可以通过将I2S生成的时钟路由到计时器(该定时器被设置为输出捕获模式)到ETR引脚处来做到这一点。然后使用计时器，你可以根据你的意愿来分割它。在这种情况下两次。定时器输出时钟到两个mics，它们的数据连接到I2S数据线(生成时钟的相同数据线)。最后，I2S的工作速度是中等收入国家的两倍。

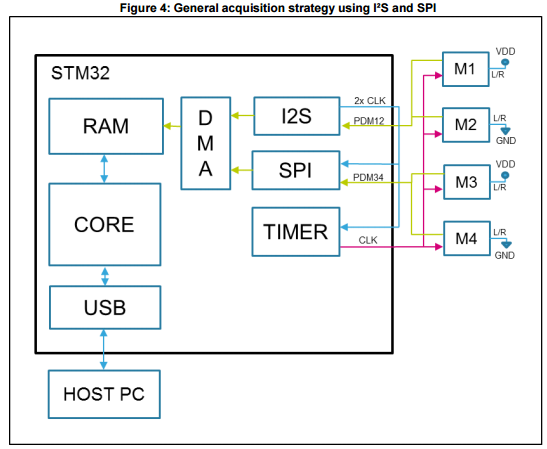

下面是一个有四个麦克风的例子。(在您的情况下，只需删除SPI)

​

​

有关此问题的更多信息，请阅读。

manual/f5/06/94/40/a6/01/49/ae/DM00187405.pdf/files/DM00187405.pdf/jcr:content/translations/en.DM00187405.pdf
